Algam Audio MZR 1005 - rack-mountable 5-input stereo mixer/zone 3 zones

Ein Mixer/Zoneur für die Audioverteilung in professionellen Umgebungen

Der MZR-1005 gehört zur Familie der Audio-Management-Tools für Installationen: Er zielt nicht darauf ab, wie ein Live-Mischpult zu "performen", sondern eine zuverlässige, übersichtliche und kontrollierbare Wiedergabe im Alltag zu gewährleisten. Sein Ansatz ist klar: Mehrere Quellen (Ambiente-Musik, TV, Player, Regie, Smartphone) zentralisieren und intelligent auf verschiedene Zonen verteilen, mit den nötigen Prioritäten für Ansagen und Sicherheit.

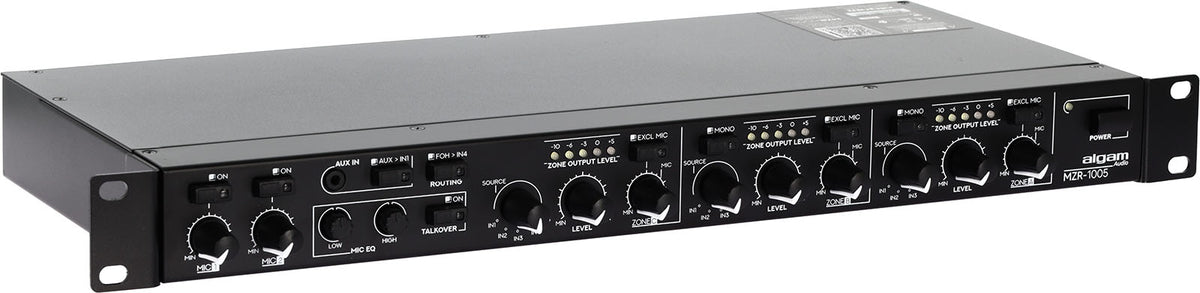

Sein rackfähiges 1U-Format ermöglicht eine saubere Integration in einen Technikschrank oder 19-Zoll-Rack, mit einer Steuerlogik, die zwischen Frontbedienung (tägliche Bedienung) und Rückseite (Installationseinstellungen) trennt.

Für wen ist der MZR-1005 geeignet und in welchen Anwendungsbereichen?

Der MZR-1005 ist besonders geeignet für Bars, Restaurants, Geschäfte, Hotels, Coworking-Spaces oder jede Einrichtung, die eine Mehrraum-Beschallung ohne unnötige Komplexität wünscht. Er ermöglicht die Wiedergabe unterschiedlicher Musik je nach Bereich, hält die Pegel kohärent und behält die Kontrolle über Mikrofone (Ansagen, Empfang, Animation), ohne jede Quelle einzeln bedienen zu müssen.

Er eignet sich auch für Installationen, bei denen Zonen mit unterschiedlichem Verhalten getrennt werden sollen: zum Beispiel eine Stereo-Zone für den Hauptraum, eine Stereo-Zone für einen zweiten Bereich und eine Mono-Zone für Flur, Sanitäranlagen, Eingang oder Verkaufsstelle.

Multizonen-Steuerung, Prioritäten und Anschlüsse: eine effiziente Installationslogik

5 Stereo-Eingänge und 2 Mikrofone zur Zentralisierung aller Quellen

Der MZR-1005 stellt 4 Kanäle mit Rca-Line-Level-Eingängen und Gain-Regelung bereit, die auf die Zonen-Ausgänge geroutet werden können. Ein 5. Kanal ist für spezielle Anforderungen vorgesehen: Er ist nur auf Zone C routbar und verfügt über keine Gain-Regelung. Für "Plug and Play"-Anwendungen ermöglicht ein AUX-Eingang im Mini-Jack-3,5-mm-Format an der Front den schnellen Anschluss eines Geräts mit Routing auf Kanal 1 über die Taste AUX>IN1.

Zwei Mikrofon-Eingänge im symmetrischen Jack 6,35 mm-Format ergänzen das System. Jedes Mikrofon verfügt über Gain- und Volume-Regler, eine gemeinsame 2-Band-EQ und einen allgemeinen Aktivierungsschalter für die Talkover-Funktion zur Erleichterung von Ansagen.

Drei unabhängige Zonen: 2 Stereo + 1 Mono

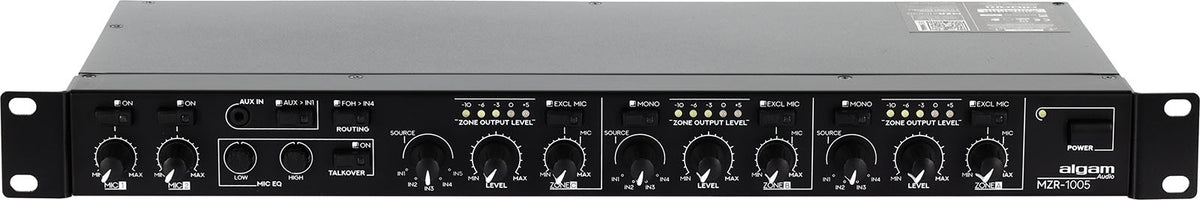

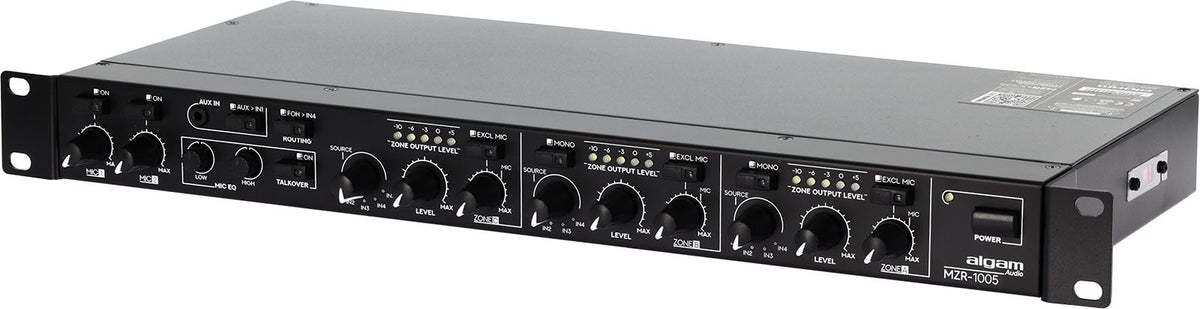

Das Herzstück des MZR-1005 ist die Verwaltung von 3 Zonen: Die Zonen A und B sind für Stereo-Wiedergabe ausgelegt, während die Zone C einen Mono-Ausgang bietet, praktisch wenn nur ein Lautsprecher oder ein Mono-Verstärker verwendet wird. An der Front verfügt jede Zone über einen Quellwahlschalter, eine Gesamtpegelregelung, eine Mikrofonpegelregelung, eine Funktion zur Ausblendung des Mikrofonsignals (sehr nützlich, um Ansagen in bestimmten Bereichen zu unterdrücken) sowie Optionen wie die Mono-Summierung je nach Zone.

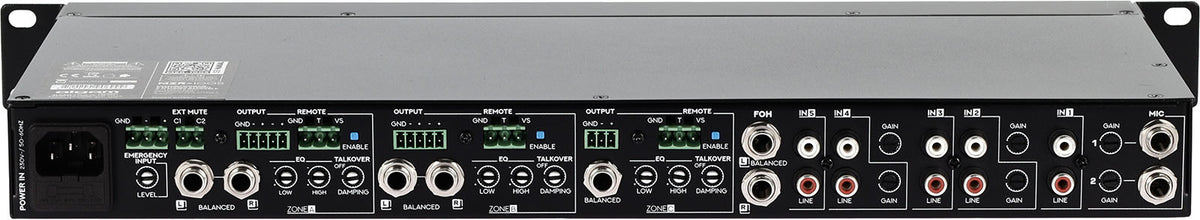

Für die Feineinstellung auf der Installationsseite bietet die Rückseite eine 2-Band-EQ pro Zone, eine Einstellung für den Talkover-Dämpfungspegel sowie einen Euroblock-Eingang für die Fernsteuerung der Lautstärke. Schließlich ermöglicht ein Pegelanzeiger mit 5 LEDs pro Zone eine schnelle visuelle Kontrolle des Ausgangs.

FOH, Emergency, Output Mute: Schlüsselfunktionen für öffentlich zugängliche Orte

Der MZR-1005 integriert einen FOH-Stereo-Eingang (Rückseite) und einen Mini-Jack-Aux-Eingang (Front), die auf alle Zonen geroutet werden können und die Rca-Eingänge von Kanal 4 (für FOH) bzw. Kanal 1 (für AUX) ersetzen. Dies ist eine praktische Lösung, wenn eine "Regie-Prioritätsquelle" ohne Umverdrahtung der Installation Vorrang erhalten soll.

Für Umgebungen mit strengen Prioritäten ermöglicht der Emergency-Eingang im Euroblock-Format bei Signal-Erkennung das Deaktivieren der Quellwiedergabe am Hauptausgang und die Übertragung der Notfallnachricht. Die Funktion Output Mute schaltet den Hauptausgang durch Kurzschließen der Kontakte stumm, nützlich zur Integration externer Abschaltvorrichtungen.

Schließlich bieten erweiterte Einstellungen über Jumper auf der Platine Anpassungen für die Installation: Phantomspeisung für Mikrofone 1 und 2, Hochpassfilter für Mikrofone 1 und 2 sowie Stummschaltung der Mikrofone in verschiedenen Zonen bei Signal am Emergency-Eingang. Diese Optionen erlauben die Anpassung des Systemverhaltens an die tatsächlichen Anforderungen vor Ort (Verständlichkeit, Sicherheit, Prioritäten, interne Vorschriften).

Technische Daten

Anzahl Kanäle	7	Anzahl Mikrofonvorverstärker	2
EQ	2 Kanäle	Farbe	Schwarz
für Rackeinbau geeignet	Ja	Gewicht (kg)	2.76 kg
Rack-Einheit	1	Maße (mm)	483 x 44,5 x 183,5
Kategorie	zone/mixer

Mikrofon-Eingangssteuerung

Gain und Volume je Eingang

Erweiterte Einstellungen über Jumper auf der Platine

Phantomspeisung für Mikrofone 1 und 2
