Allen & Heath DT164-W

DT164-W: Eine Dante-Erweiterung speziell für Allen & Heath dLive und SQ Konsolen

Der DT164-W folgt dem Allen & Heath Ökosystem-Ansatz: Bereitstellung entfernter, sauberer und robuster I/O-Punkte zur Vereinfachung der Verkabelung und zur Erhöhung der Zuverlässigkeit fester Installationen sowie technischer Bühnen. Als Dante-Netzwerk-Audioerweiterung konzipiert, liegt der Fokus auf hochwertiger Wandlung und konsistenter Steuerung in Allen & Heath Umgebungen, insbesondere durch die direkte Steuerung der Vorverstärker von dLive und SQ Systemen. Das Ergebnis ist eine nahtlose Integration in moderne Regien, ohne die Anzahl der Wandlergehäuse oder heterogenen Lösungen zu erhöhen.

Für welche Anwendungen ist der DT164-W am besten geeignet?

Der DT164-W richtet sich in erster Linie an Installateure und technische Teams, die einen diskreten, sicheren und langlebigen Audiozugangspunkt wünschen: Theater, Auditorien, Kirchen, Konferenzzentren, multifunktionale Bühnen, Musikschulen, pädagogische Studios oder Veranstaltungsräume. Dank seines wand- und einbaufähigen Formats sowie seiner auf permanente Installationen ausgerichteten Stromversorgungsoptionen ermöglicht er die Schaffung von "Mikrofonpunkten" und Line-Returns genau dort, wo sie benötigt werden (Bühnenvordergrund, Bühnenrand links/rechts, Saalhintergrund, Pult, Graben, Bühne). Bei Tour- oder Eventeinsätzen erleichtert die Montage in einer Bodentasche zudem eine saubere Bühneninstallation mit geschützter Verkabelung.

Schlüsselfunktionen: Dante-Netzwerk, flexible Montage und sichere Stromversorgung

16 Allen & Heath Mikrofonvorverstärker mit 96 kHz Wandlung

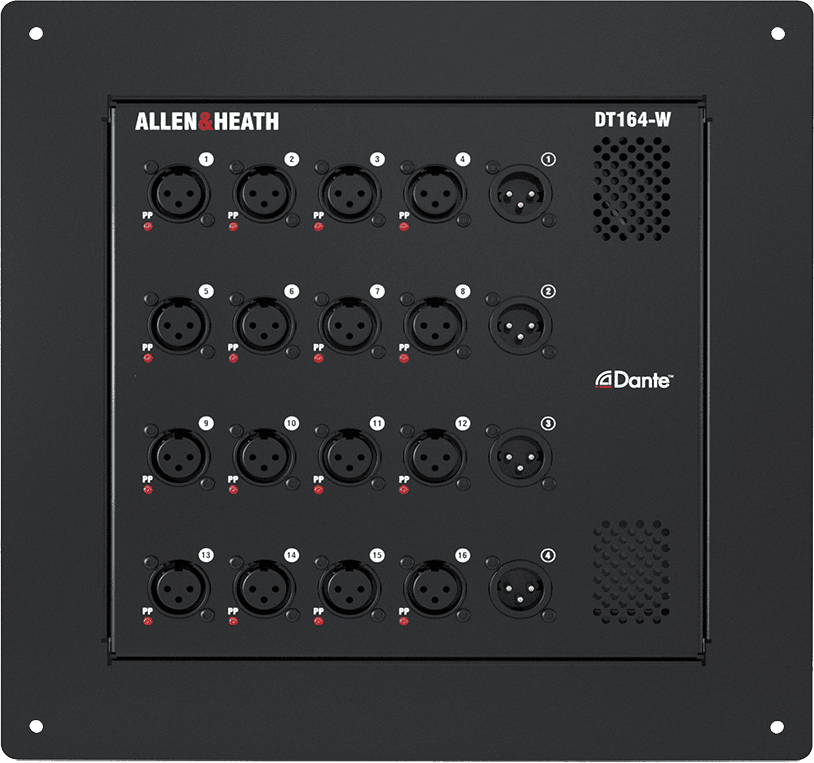

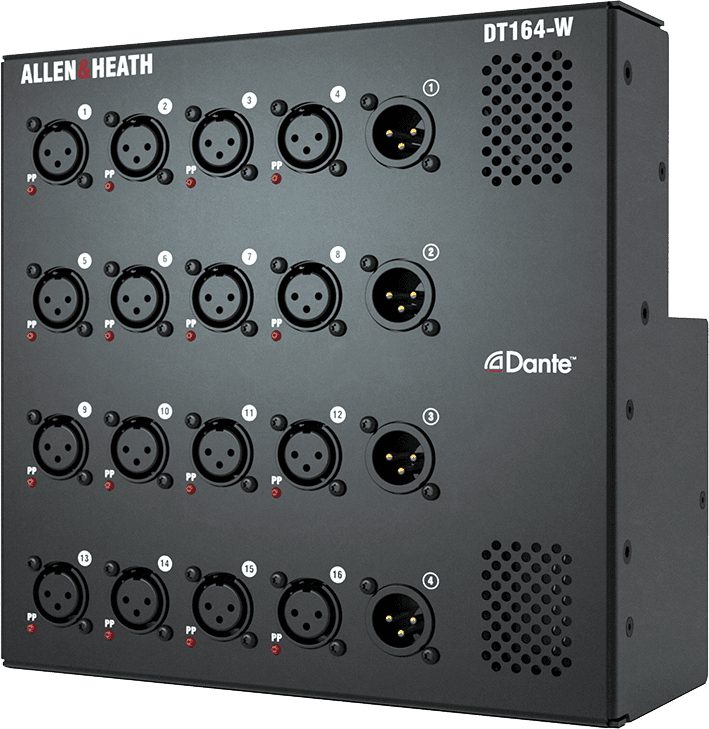

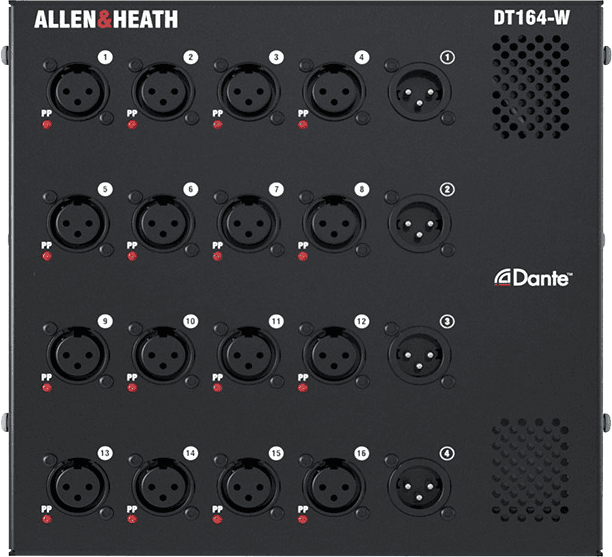

Der DT164-W verfügt über 16 Mikrofonvorverstärker mit XLR-Anschlüssen und Phantomspeisungs-Status-LEDs, ein wertvolles Detail im Betrieb zur schnellen Überprüfung der Kanalzustände am Anschlussort. Die Einheit basiert auf 96 kHz Wandlern, um ein sauberes, präzises und in anspruchsvollen Workflows (Sprache, Theater, Live-Musik, Aufnahme) nutzbares Signal über Dante zu übertragen. Das Gerät unterstützt zudem den Betrieb in 96 kHz / 48 kHz, je nach Netzwerk- und Systemanforderungen.

4 XLR-Line-Ausgänge für Monitore, Sends und Zonen

Mit seinen 4 XLR-Line-Ausgängen erleichtert der DT164-W die lokale Verteilung: kabelgebundene Monitore, Sends zu aktiven Lautsprechern, Versorgung einer Zone, eines Recorders oder eines internen Verteilungssystems. Diese Ausgänge nahe an den Bedarfspunkten reduzieren analoge Kabellängen und verbessern die Übersichtlichkeit der Installation.

Dante-Netzwerk: Primär-/Sekundär-Ports und redundanter/geschalteter Modus

Für eine zuverlässige Audio-over-IP Infrastruktur bietet der DT164-W primäre und sekundäre Dante-Ports mit verriegelbaren EtherCon Steckverbindern. Je nach Netzwerkarchitektur kann zwischen redundantem Modus (maximale Sicherheit mit Backup-Netzwerk) und geschaltetem Modus (Daisy-Chain und vereinfachte Verkabelung) gewählt werden. Diese Flexibilität ist besonders in öffentlichen Veranstaltungsorten wichtig, wo Audio-Kontinuität und robuste Netzwerkverbindungen essentiell sind.

Installation: Wandmontage, Einbau, NEMA-Gehäuse und Bodentasche

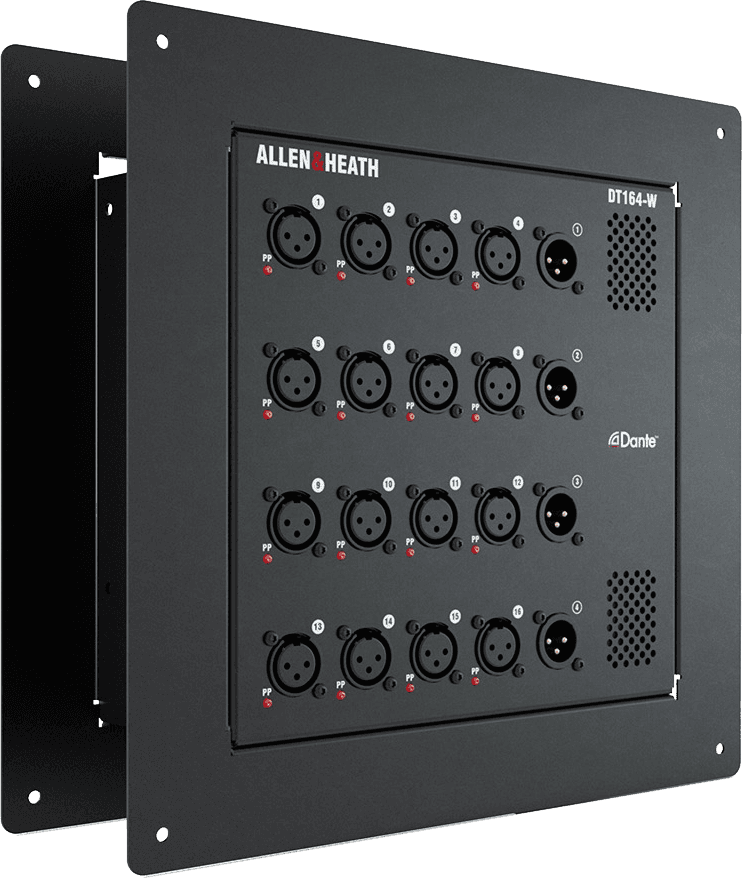

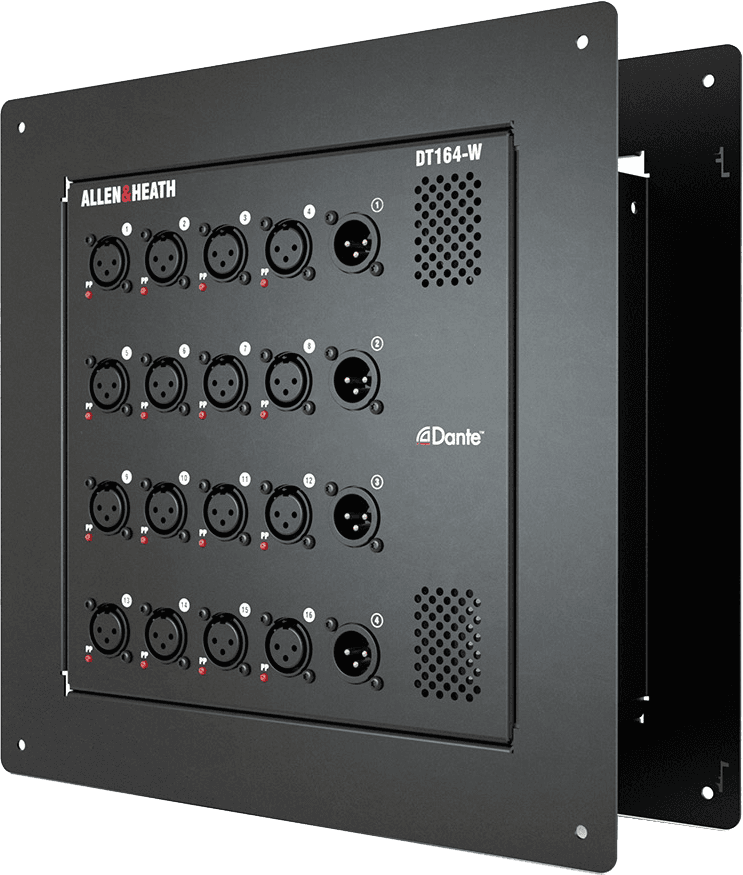

Der DT164-W ist für eine permanente Installation mit kompaktem Platzbedarf konzipiert. Sein umkehrbarer Montagerahmen erlaubt Wand- oder Wand-Einbaumontage je nach Konfiguration. Die Einheit ist kompatibel mit einem standardisierten NEMA-Gehäuse 12 x 12 Zoll (oder äquivalent), was die Integration in gängige Installationsstandards erleichtert. Für Bühneneinsätze kann er auch in einer kompatiblen Bodentasche montiert werden, um einen sauberen und geschützten Zugang direkt auf der Bühne zu bieten.

Stromversorgung: für feste Installation und Notstrom ausgelegt

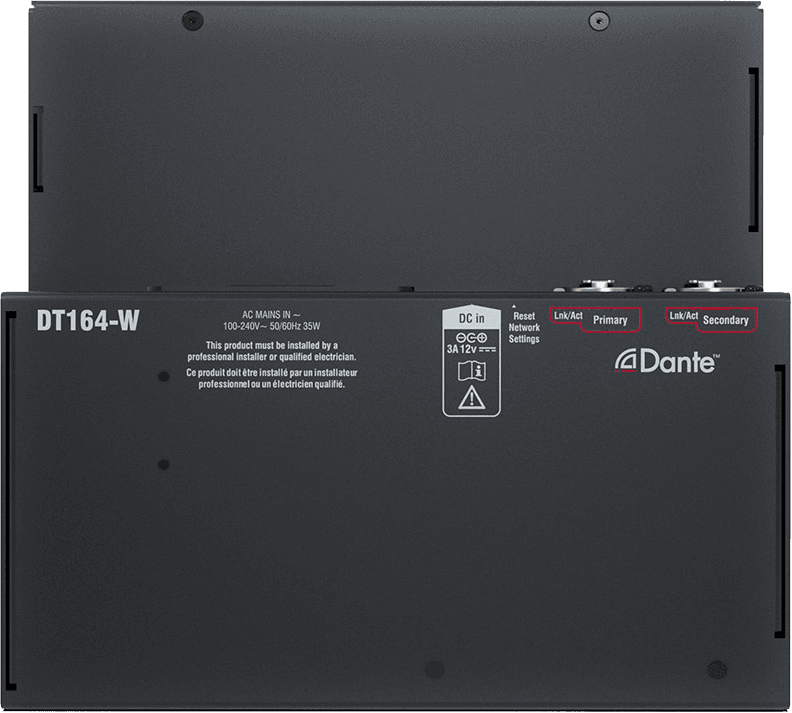

Der DT164-W bietet 3 Stromversorgungsoptionen, um den Anforderungen vor Ort gerecht zu werden: 100-230V AC Versorgung über IEC-Netzanschluss oder über Schraubklemmen für eine festere Integration. Der IEC-Netzanschluss kann durch ein Kabelverschraubungsmodul und Schraubklemmen ersetzt werden, um eine sicherere permanente Installation zu gewährleisten. Eine 12V DC Notstromversorgung ist ebenfalls vorgesehen, wobei die Gleichstromversorgung als redundante Stromquelle genutzt werden kann, um die Systemresilienz zu erhöhen.

Interoperabilität: AES67 und Dante Domain Manager Vorbereitung

Über Dante hinaus ist der DT164-W AES67-kompatibel, was die Integration in bestimmte Audio-over-IP Umgebungen erleichtert. Er ist zudem bereit für den Dante Domain Manager, für eine strukturierte Netzwerkverwaltung und -bereitstellung in Multi-Raum-Installationen.

Technische Daten
