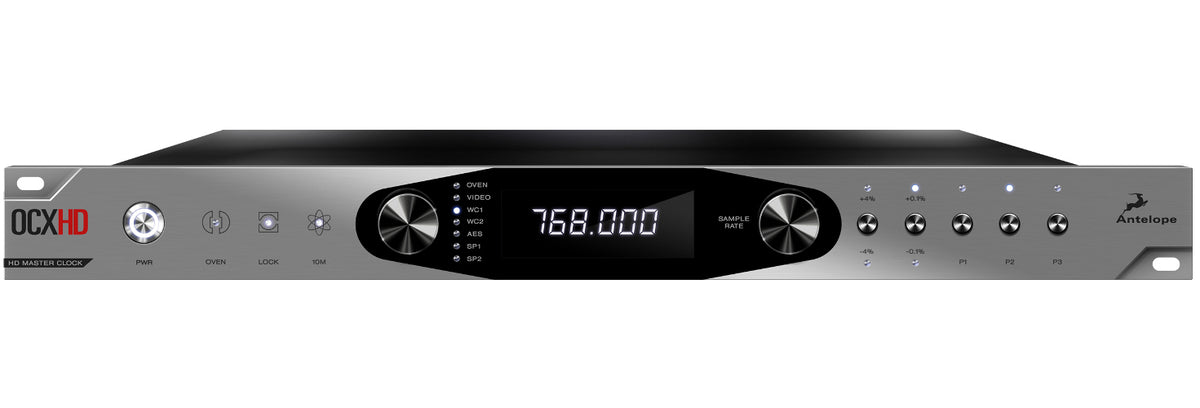

Antelope OCX HD

Eine Referenz der Antelope-Reihe: Isochrone-DNA im Dienst anspruchsvoller Studios

In einem digitalen Studio ist die Master Clock der Referenzpunkt, der die zeitliche Kohärenz der gesamten Kette bestimmt: Audio-Interfaces, Wandler, digitale Vorverstärker, Konsolen, Recorder und Broadcast-Geräte. Die Isochrone OCX reiht sich in die Serie der Antelope-Uhren ein, die für eine solide Verriegelung, zuverlässige Verteilung und drastische Reduzierung jitterbedingter Artefakte entwickelt wurden.

Diese Version hebt firmeneigene Technologien hervor, die bei Antelope zum Markenzeichen geworden sind, darunter die AFC (Acoustically Focused Clocking) der 4. Generation und einen dedizierten Verarbeitungsprozessor. Sie positioniert sich als zentrales Synchronisations-Hub für Studios, die mit Multi-Wandlern, hybriden Setups oder Audio-Video-Umgebungen arbeiten und sich über den Atomuhr-Eingang auf eine extrem präzise Referenzquelle ausrichten möchten.

Für wen ist die Isochrone OCX gedacht: Produktion, Mixing, Post-Production und Wandlernetzwerke

Die Isochrone OCX richtet sich an Studios, die ihren digitalen Workflow absichern wollen, wenn mehrere Geräte dieselbe Clock-Referenz teilen müssen. Sie ist besonders relevant, wenn Sie mehrere Audio-Interfaces, externe AD/DA-Wandler, AES/EBU-Geräte oder S/PDIF-Quellen kombinieren und Klicks, Drift, Lock-Instabilitäten oder subtile Klangveränderungen bei langen Sessions minimieren möchten.

In Produktion und Mixing hilft eine stabile Clock, die Integrität der Transienten, die Fokussierung des unteren Frequenzbereichs und die Präzision der Stereoabbildung zu erhalten, insbesondere wenn das System mit unterschiedlichen Samplingraten arbeitet. In der Post-Production erleichtert der universelle Videoeingang in BNC die Integration in Systeme, bei denen Audio streng mit dem Bild synchronisiert bleiben muss. Für technische Regien und feste Installationen verhindern Speicherfunktionen und Lock-Mechanismen unbeabsichtigte Änderungen und garantieren einen entspannten Betrieb im Alltag.

Jitter-Reduktion, thermische Stabilität und Kontrolle: Technologien, die den Unterschied machen

Fortschrittliche Jitter-Verarbeitung im Kern des Referenzsignals

Jitter ist einer der stillen Feinde komplexer digitaler Systeme: Selbst minimale Jitterwerte können die wahrgenommene Stabilität, die Präzision der Attacken und die Sauberkeit der Höhen beeinträchtigen. Die Isochrone OCX basiert auf der AFC der 4. Generation und einer fortschrittlichen Verarbeitung, die ein "Adaptive Loop Filtering" mit einem dedizierten Chip kombiniert, der auf einem mehrstufigen IIR-Filter mit DSP basiert. Das Ziel ist klar: eine saubere, reproduzierbare und robuste Referenzclock bereitzustellen, damit alle synchronisierten Geräte unter optimalen Bedingungen arbeiten.

Oven Controlled Crystal Oscillator: eine zuverlässige Clock, wenn das Studio warm wird

Die Genauigkeit eines Oszillators kann temperaturabhängig schwanken. Um dem entgegenzuwirken, integriert die OCX einen "Oven Controlled" Quarzoszillator: Der Oszillator wird in einem geschlossenen Gehäuse auf einer kontrollierten Temperatur gehalten, was eine konstante Stabilität der Zeitreferenz fördert. Dies ist ein entscheidender Faktor in realen Umgebungen, in denen sich Raum- und Rack-Temperaturen im Tagesverlauf verändern.

Atomuhr-Eingang, Videoeingang und intelligente Samplingratenverwaltung

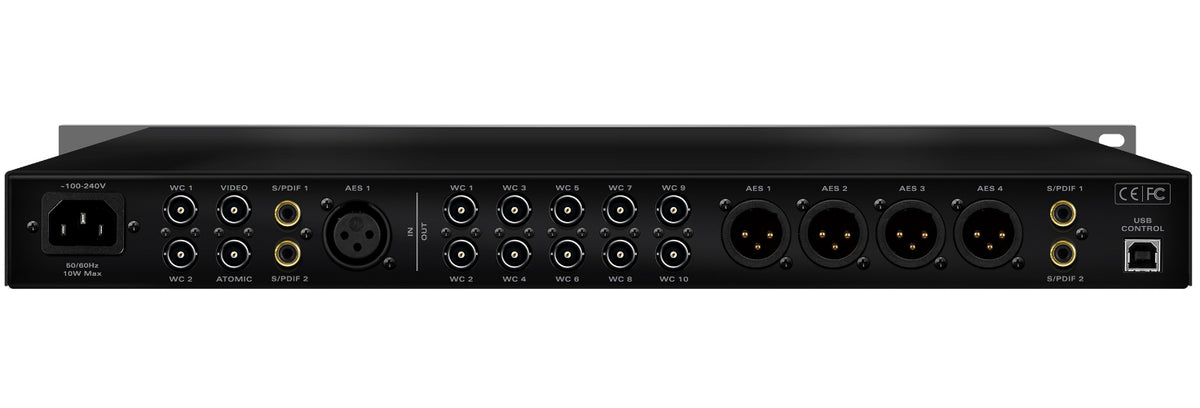

Die Isochrone OCX kann über einen dedizierten Eingang mit einer Atomuhr synchronisiert werden, um ein besonders hohes Maß an Präzision und Kohärenz in Installationen zu erreichen, die dies erfordern. Außerdem bietet sie einen universellen Videoeingang in BNC, der für Studios nützlich ist, die mehrere Referenzen (Audio, Video, Broadcast) verwalten müssen, ohne Kompromisse bei der Stabilität einzugehen.

Die Verwaltung der Samplingraten ist für moderne Setups ausgelegt: Die Word Clock-Verteilung reicht bis 768 kHz, und ein Multiplikator/Teiler-System ermöglicht die Anpassung der Ausgänge an verschiedene Samplingraten, praktisch wenn einige Geräte innerhalb derselben Konfiguration auf einem Vielfachen, Untervielfachen oder einer anderen Frequenz bleiben müssen.

Speicher, Lock und Fernsteuerung: entwickelt für Studios mit vielen Sessions

Zur Erleichterung des täglichen Betriebs bietet die OCX speicherbare Parameter, eine Frequenzsperre am Bedienfeld zur Vermeidung unerwünschter Änderungen sowie ein Software-Bedienfeld für Fernsteuerung und Firmware-Updates über USB. Das ist ein echter Vorteil für Studios, die zwischen mehreren Setups (Tracking, Mixing, Post-Production) wechseln und schnell einen stabilen Zustand wiederherstellen wollen, ohne riskante Eingriffe während der Session.
