Blackmagic Design Hyperdeck Studio HD Mini

Ein HyperDeck für moderne Setups: kompakt, rackfähig und produktionsorientiert

Das HyperDeck Studio HD Mini folgt der Philosophie der Blackmagic Broadcast-Recorder/Player: ein kompaktes Deck im 1U-Format und einem Drittel der Rackbreite, entwickelt, um Aufnahmen zu sichern, Medien im Regieraum abzuspielen und den Austausch zwischen Set, Regie und Postproduktion zu vereinfachen.

In einem Umfeld, in dem schnelle Lieferung zählt, setzt dieses "Mini"-Format auf das Wesentliche: Broadcast-Anschlüsse, gängige Codecs, Frontbedienung und Netzwerkoptionen, dabei bleibt die Ergonomie für technische Teams klar und übersichtlich.

Für wen ist dieses Broadcast-Deck gedacht?

Dieses Deck richtet sich an Regisseure, Kameraleute, Video-Regisseure und Streaming-Teams, die einen zuverlässigen SDI-Recorder benötigen, um ein Programm, einen Clean Feed oder ein Kamerarücksignal aufzunehmen und den Inhalt sofort in konstanter Qualität wiederzugeben.

Es eignet sich auch für Content-Creation-Studios und ausgestattete Räume (Events, Konferenzen, Gottesdienste, Unterricht): USB-C ermöglicht die Nutzung als "Webcam"-Quelle am Computer, während die professionelle SDI/HDMI-Kette erhalten bleibt.

Schlüsselfunktionen: Aufnahme, Wiedergabe und Steuerung ohne Reibung

Flexible Aufnahme: SD-Karten oder externe Festplatte via USB-C

Dank der 2 SD-Kartenslots können Sie auf UHS-I/UHS-II SD-Karten aufnehmen und während der Aufnahme die Karte wechseln, um Unterbrechungen zu vermeiden. Für längere Sessions erlaubt die USB-C 3.0 Schnittstelle (bis zu 5 Gb/s) die direkte Aufnahme auf externe Festplatten - praktisch am Set und im Regieraum.

Codecs und Bildqualität für Broadcast geeignet

Das HyperDeck unterstützt H.264 (inklusive 4:2:2 10 Bit und 4:2:0 8 Bit Profile je nach Modus) bis zu 1080p/60 für leichte Dateien, die sich einfach versenden und archivieren lassen. Für komfortablere Postproduktion stehen auch ProRes (bis 1080p/60) und DNxHD (bis 60 fps in 720p/1080p) zur Verfügung, um sich in gängige Schnitt-Pipelines einzufügen.

Die Videosignal-Kette ist "broadcast"-orientiert mit 4:2:2 YUV Sampling, 10-Bit Präzision und Unterstützung der Farbräume Rec. 601, Rec. 709 und Rec. 2020. HDR-Kompatibilität (Hybrid Log-Gamma und ST2084 auf verschiedenen Stufen) erleichtert die Integration in moderne Produktionsumgebungen.

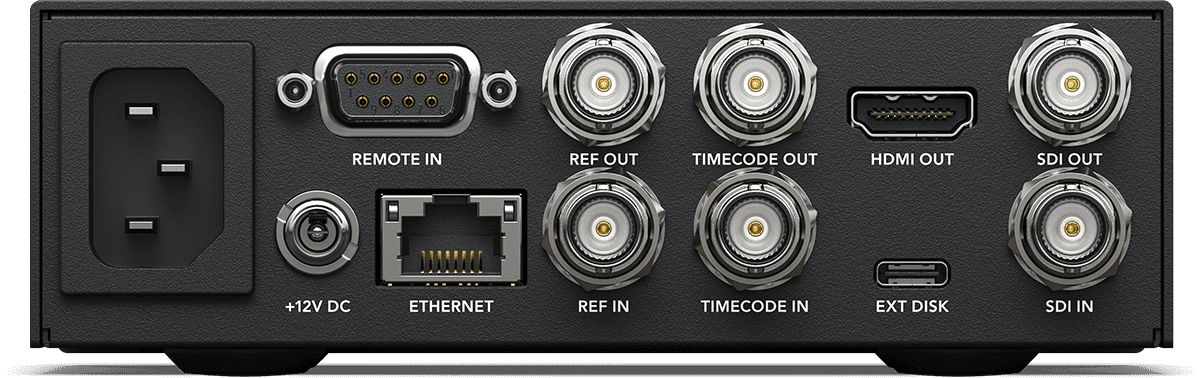

SDI/HDMI-Anschlüsse, integrierter Audio und Synchronisation

Der 3G-SDI Ein-/Ausgang gewährleistet Kompatibilität mit vielen Mischern, Kameras und Konvertern, während der HDMI-Ausgang das Monitoring vereinfacht. Audio folgt dem SDI-Signal mit bis zu 16 integrierten Kanälen am Ausgang, und der HDMI-Ausgang kann 8 integrierte Audiokanäle übertragen.

Für synchronisierte Umgebungen helfen die integrierten Clock- und Timecode-Generatoren sowie die BNC-Anschlüsse (Timecode und Tri-Sync/Black Burst Referenz) dabei, saubere und konsistente Aufnahmen über mehrere Geräte hinweg zu gewährleisten.

Frontbedienung, RS-422 und Netzwerkfunktionen

Die Frontseite bietet dedizierte Transportsteuerungen, einen Suchschieber und ein 2,2-Zoll Farbdisplay für schnelles Navigieren in Medien. Im Regie-Setup passen sich die RS-422 Steuerung und SDI-Trigger (Start/Stopp, Timecode) an professionelle Installationsgewohnheiten an.

Das HyperDeck Ethernet-Protokoll ist integriert, und das Gerät unterstützt Remote-Datei-Downloads via FTP - ein echter Zeitgewinn, um Rohmaterial zu zentralisieren, Freigaben zu beschleunigen oder Content-Server zu befüllen.

"Webcam"-Modus: Vorteil für Streaming und Videokonferenzen

Einmal per USB-C mit einem Computer verbunden, kann das HyperDeck als Webcam fungieren. So erhalten Sie eine Videoquelle aus Ihrer SDI-Kette, die von gängiger Videosoftware erkannt wird, ohne das Setup zu verkomplizieren.

Technische Daten

Kategorie	tragbarer Videorekorder	Ausgänge	TM_SortiesEnregHomeStudio001, TM_SortiesEnregHomeStudio005, TM_SortiesEnregHomeStudio006, HDMI
Fernbedienung	TM_ControleDistEnregHomeStudio001, Ethernet-Anschluss	Netzteil	Externe Stromversorgung, 100 - 240 V AC - 50/60 Hz
Maximale Auflösung	TM_ResolutionEnregHomeStudio004	Anzeige	TM_AffichageEnregHomeStudio001
Speicher	2 SD-/SDHC-Anschlüsse	Gewicht (kg)	820 g
Eingänge	TM_EnregistHomeStudio002, TM_EntreesEnregHomeStudio004, TM_EntreesEnregHomeStudio005	Maße (mm)	140 x 177 x 44,2

SDI Videoeingänge	1	Integriertes Bedienfeld	8 Tasten für Transport und Gerätebedienung mit Suchschieber und 2,2-Zoll Farbdisplay
SDI Videoausgänge	1	Externe Steuerung	RS-422 Decksteuerung, SDI Start/Stopp, Timecode-Ausführung
SDI Datenraten	270 Mbit, 1,5 G, 3 G	Fernsteuerung	1 RS-422 Eingang
HDMI Videoausgänge	1	Computer-Schnittstelle	1 USB-C 3.0 (bis zu 5 Gb/s) für Aufnahme auf externe Festplatten, Webcam-Ausgabe, Konfiguration und Software-Updates
Timecode-Anschlüsse	1 BNC Eingang, 1 BNC Ausgang	Videosampling-Frequenz	4:2:2 YUV
Referenzanschlüsse	1 BNC Eingang, 1 BNC Ausgang, Tri-Sync oder Black Burst	Farbpräzision	10 Bit
SDI Audio Ein- und Ausgänge	16 integrierte Audioausgänge	Farbräume	Rec. 601, Rec. 709, Rec. 2020
HDMI Audioausgänge	8 integrierte Audiokanäle	HDR-Unterstützung	Hybrid Log-Gamma, ST2084
