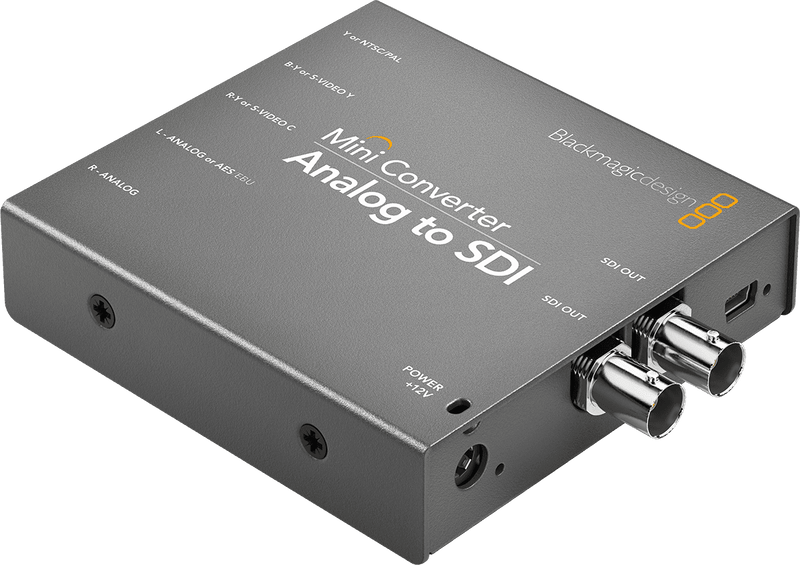

Blackmagic Design Mini-Konverter - Analog zu SDI 2

Eine zuverlässige Brücke zwischen Analog und SDI-Workflows

Der Mini Converter Analog to SDI gehört zu einer Familie von Konvertern, die für die Anforderungen vor Ort entwickelt wurden: Stabilität, sofortige Integration und konstantes Verhalten von Setup zu Setup. Er erfüllt ein nach wie vor aktuelles Bedürfnis in Studios, Regiewagen und ausgestatteten Sälen: die Einspeisung analoger Quellen (Archivmaterial, Player, ältere Kameras oder Consumer-Geräte) in eine moderne SDI-Infrastruktur, dabei eine konsistente 4:2:2-Verarbeitung und eine saubere YUV-Konvertierung beibehaltend.

Für Digitalisierung, Live-Regie und AV-Integration

Dieser Konverter ist für audiovisuelle Techniker, Digitalisierungsverantwortliche und Live-Teams konzipiert, die Zeit sparen müssen, ohne auf Zuverlässigkeit zu verzichten. Er ermöglicht den Anschluss von analogen Playern und Quellen (Composite, S-Video, Komponente) an Videomischer, Recorder, SDI-Monitore oder Capture-Karten. Sowohl bei Events als auch im Studio erhalten Sie einen stabilen SDI-Ausgang, der einfach zu verteilen und sofort in Produktions- oder Übertragungs-Workflows nutzbar ist.

Schlüsselmerkmale für ein sauberes und nutzbares SDI-Signal

Vielseitige analoge Eingänge und automatische Umschaltung

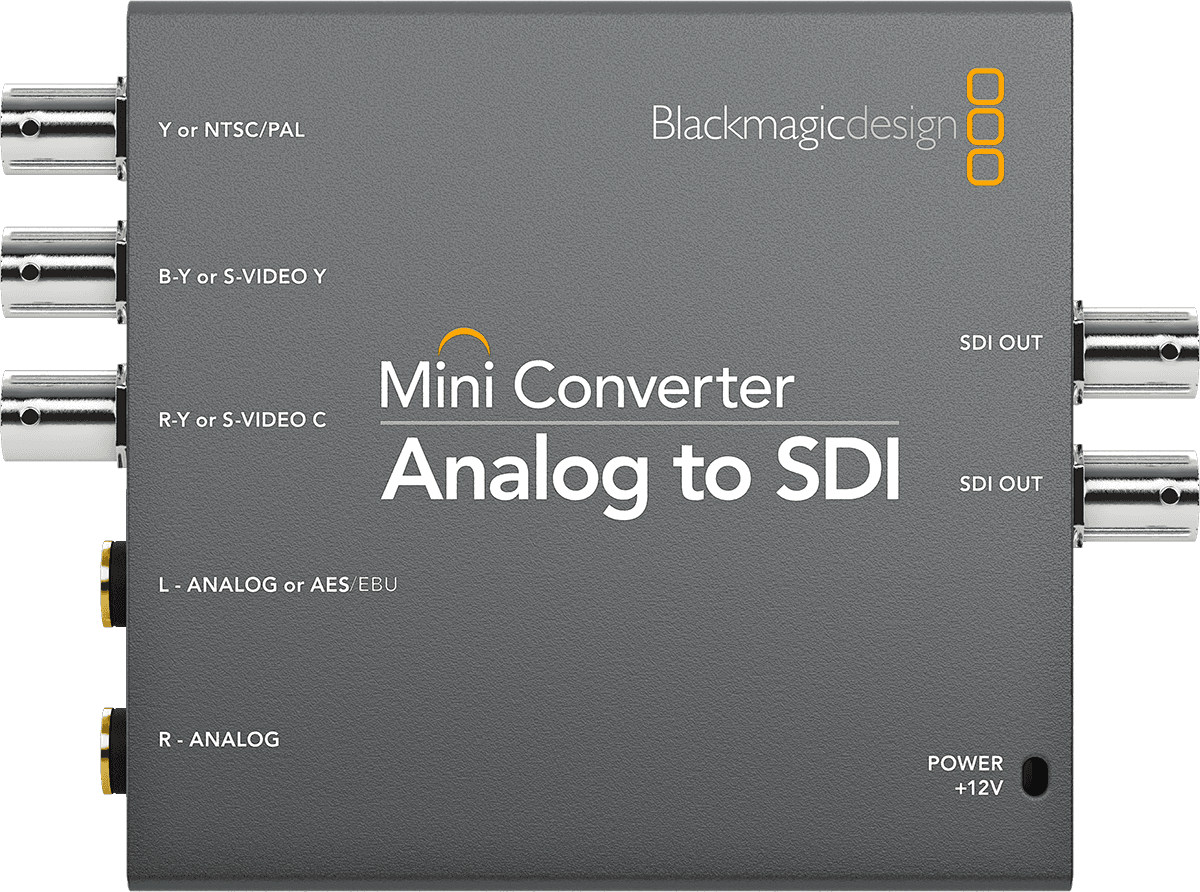

Der Mini Converter akzeptiert analoge Signale in Composite NTSC/PAL, S-Video und Komponente SD/HD. Die automatische Umschaltung passt sich dem erkannten Format an, was Einstellfehler bei wechselnden Quellen vermeidet. So können Sie von einem 525i59,94 oder 625i50 Signal auf HD-Formate wie 720p oder 1080i wechseln, während die 4:2:2-konforme Produktionserfassung erhalten bleibt.

Integrierter Ton: symmetrisch analog oder AES/EBU

Die Audiointegration erfolgt direkt im SDI-Stream, mit klarer Wahl je nach Umgebung: 2 symmetrische analoge Kanäle für Standardquellen oder 2 symmetrische digitale AES/EBU-Kanäle für professionellere Broadcast-Ketten. Die SDI-Audioabtastrate entspricht den Fernsehstandards mit 48 kHz und 24 Bit, für sauberen Klang und synchronisierte professionelle Workflows.

Zwei SDI-Ausgänge für sofortige Verteilung

Die zwei SDI-Ausgänge erleichtern den Betrieb im Studio und Regieraum: Ein Ausgang kann den Recorder versorgen, während der andere für Monitoring reserviert bleibt, oder Sie verteilen das Signal an zwei Ziele ohne zusätzlichen Konverter oder Splitter. Dieser Ansatz unterstützt auch Redundanz und schnelle Konfigurationen vor Ort.

Schnelle Einstellungen und vereinfachte Wartung via USB

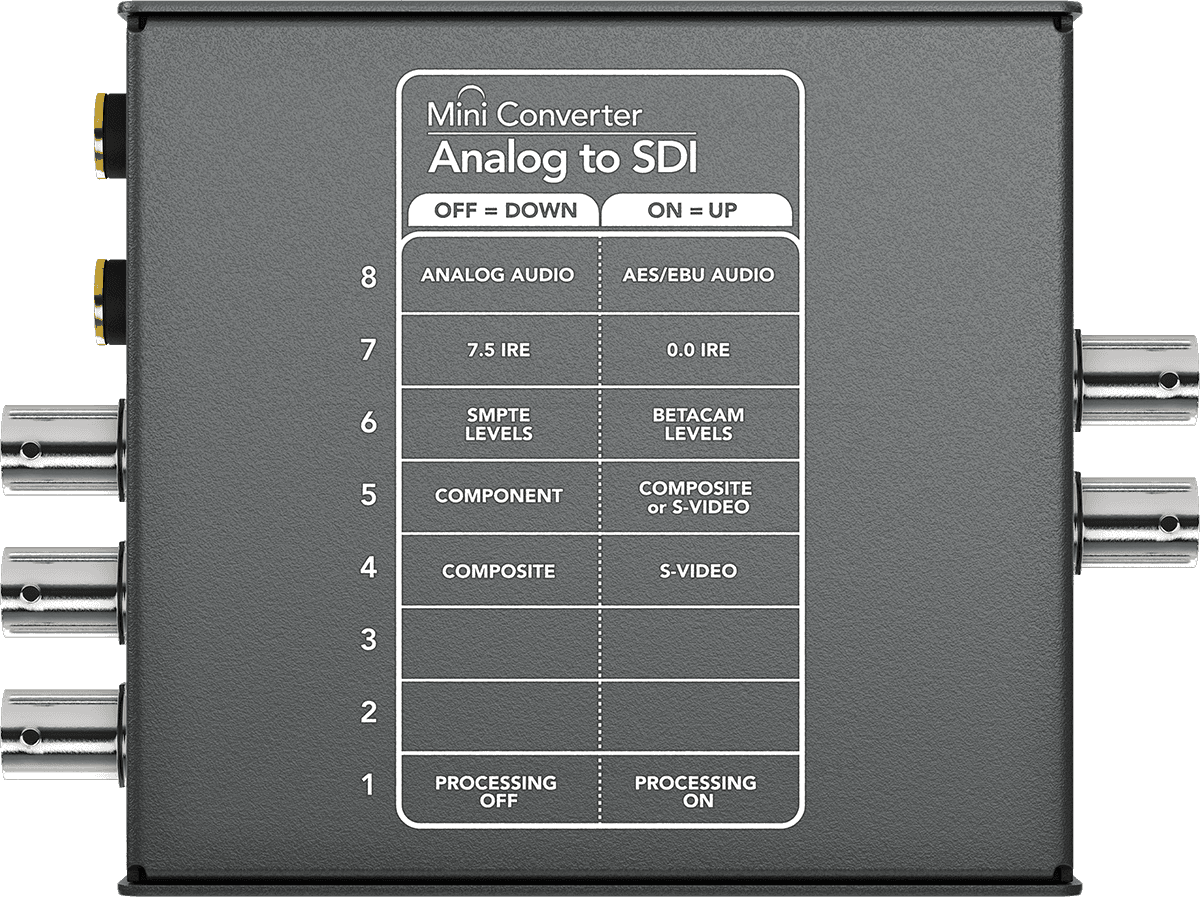

Die wichtigsten Parameter lassen sich über Mini-Schalter einstellen, während erweiterte Steuerung (Fernbedienung und Firmware-Updates) über USB 2.0 High Speed mit Mac- und Windows-Kompatibilität erfolgt. Das ist ein großer Vorteil, um eine Konverter-Flotte aktuell und einheitlich zu halten und ein Setup in wenigen Minuten vor einer Aufnahme oder Digitalisierung anzupassen.

Technische Daten

Mitgeliefertes Zubehör	Externes Netzteil	Ausgänge	4x SDI, TM_SortiesConvertisseurAV013, TM_SortiesConvertisseurAV014
Kategorie	SDI-Konverter	Netzteil	Externe Stromversorgung
Netzteil erforderlich	Ja	Verbrauch	8.04 W
maximale Datengenauigkeit	1080i	Gewicht (kg)	228 g
Art	Video	Maße (mm)	123x92x23
Eingänge	1x SDI

Analoge Videoeingänge	NTSC, PAL, S-Video und Komponente SD/HD.	SDI-Audioabtastrate	48 kHz, 24 Bit (Fernsehstandards).
SDI Videoausgänge	2 x SDI Videoausgänge.	Analoge Audioeingänge	2 symmetrische Kanäle.
Unterstützung mehrerer Datenraten	automatische Erkennung von SD oder HD.	Digitale Audioeingänge	2 symmetrische AES/EBU-Kanäle.
Synchronisation	ja.	Softwaresteuerung	Updates und Steuerung via USB für Mac und Windows.
SD Video-Standards	525i59,94 NTSC, 625i50 PAL.	Firmware-Updates	über mitgelieferte Update-Software.
HD Video-Standards	720p50, 720p59,94, 720p60, 1080i50, 1080i59,94, 1080i60.	Schnittstelle	USB 2.0 High Speed (480 Mb/s).
SDI-Konformität	SMPTE 259M, SMPTE 292M, SMPTE 296M, ITU-R BT.656 und ITU-R BT.601.	Parametersteuerung	Mini-Schalter oder USB-Software.
Automatische SDI-Umschaltung	automatische Umschaltung auf das analoge Eingangssignal.	Mac	macOS 10.15 Catalina, macOS 11.1 Big Sur oder neuer.
SDI-Farbraum	YUV.	Windows	Windows 10 64-Bit.
SDI-Videobabtastrate	4:2:2.	Stromquelle	universelles 12 V Netzteil mit internationalen Adaptern.
SDI-Farbgenauigkeit	4:2:2.	Leistungsaufnahme	6,50 W.
Analoger Farbraum	YUV.	Betriebsspannungsbereich	12 bis 31 V DC.
Analoge Farbgenauigkeit	4:2:2.
