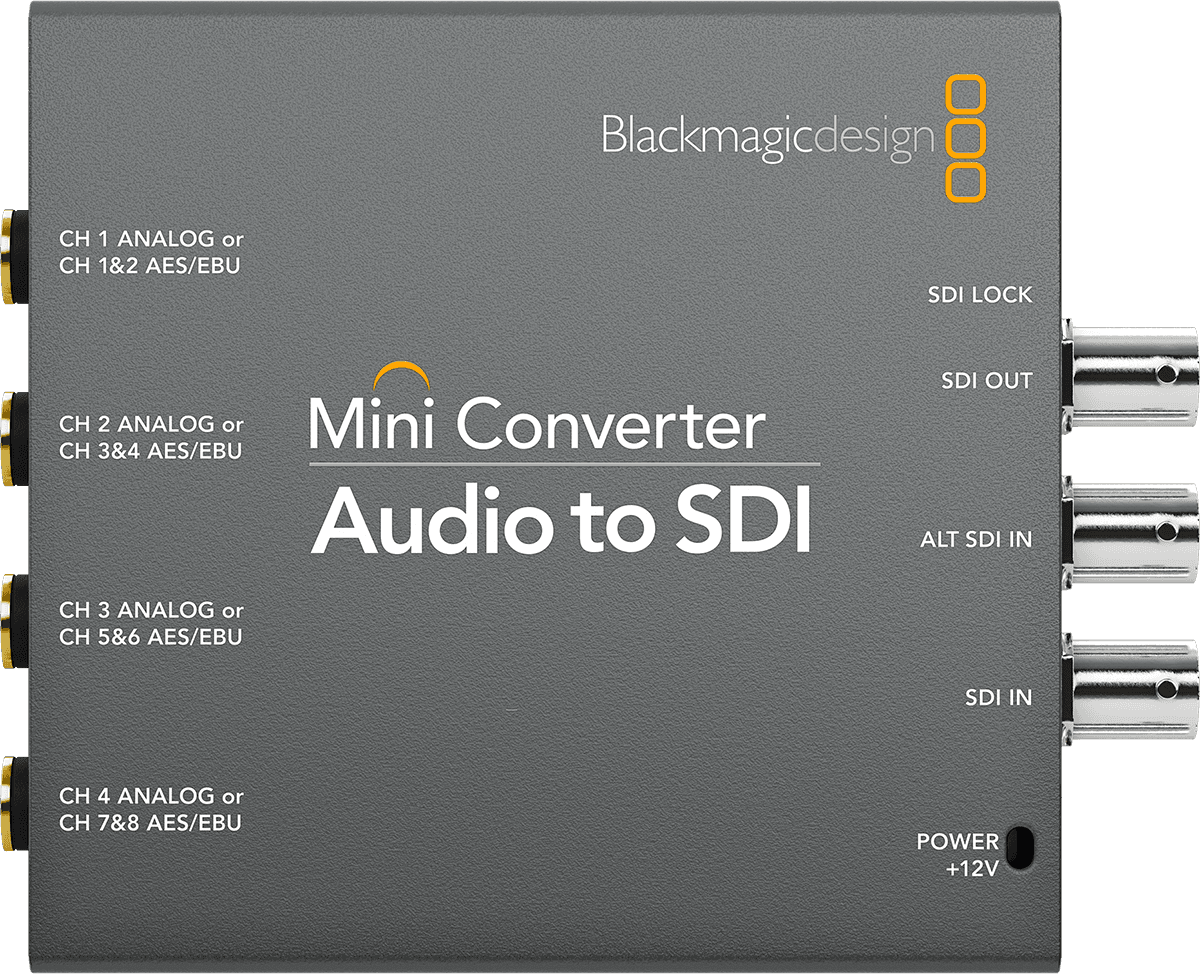

Blackmagic Design Mini-Konverter - Audio zu SDI 2

Ein Mini Converter für HD und bestehende SDI-Infrastrukturen

Der Mini Converter Audio to SDI folgt der Philosophie der Mini Converter-Serie: eine zuverlässige, einfach zu installierende und für die Produktion ausgelegte Konverterlösung. Seine Besonderheit ist die klare Ausrichtung auf SD/HD/3G-SDI (bis 1080p60), was ihn zu einer sinnvollen Alternative macht, wenn keine Ultra-HD-Funktionen benötigt werden, dabei aber solide Broadcast-Standards und eine saubere Integration in Broadcast- und Postproduktions-Pipelines erhalten bleiben.

Für wen und welche Anwendungen in Regie, Streaming und Postproduktion

Dieser Konverter richtet sich an Video-Techniker, Toningenieure und Regiebetreiber, die externes Audio in SDI einbetten müssen: Konsolenausgänge, Dynamikprozessoren, Mehrspurrekorder, Player oder digitale Audioverbindungen vom Typ AES/EBU. Sowohl bei Live-Aufnahmen als auch im Schnittstudio vermeidet er Umwege (zusätzliche Geräte, Neukabelung, unnötige Konvertierungen) und sichert die Kontinuität dank SDI-Redundanz. Ergebnis: ein sauberes SDI-Signal, das sofort von Videomischern, Routern, Rekordern und Monitoring-Stationen genutzt werden kann.

Schlüsselfunktionen zur Sicherung Ihrer HD-SDI-Streams

Analoge und AES/EBU-Audioeinspeisung, für professionelle Setups konzipiert

Der Mini Converter Audio to SDI kombiniert 4 symmetrische analoge Kanäle und 8 AES/EBU-Kanäle, um Stems, Busse oder den finalen Mix im SDI zu transportieren. Dieser Ansatz vereinfacht die Verteilung: Sobald das Audio in den Stream integriert ist, folgt es dem Video durch die gesamte SDI-Infrastruktur, mit konsistentem Verkabelungsstandard und schnellerer Handhabung im Betrieb.

SDI-Redundanz und automatische Erkennung: Sicherheit in kritischen Umgebungen

Der ALT SDI-Eingang und die automatische Umschaltung sind ein großer Vorteil bei Ausstrahlung und Events: Bei Ausfall des Hauptsignals erfolgt der Wechsel ohne Eingriff, wodurch Risiken am Sender minimiert werden. Die automatische Erkennung von SD/HD/3G-SDI (Level B) unterstützt zudem einen reibungslosen Workflow, wenn verschiedene Formate im gleichen Gerätepark koexistieren.

Schnelle Einstellungen, vereinfachte Wartung

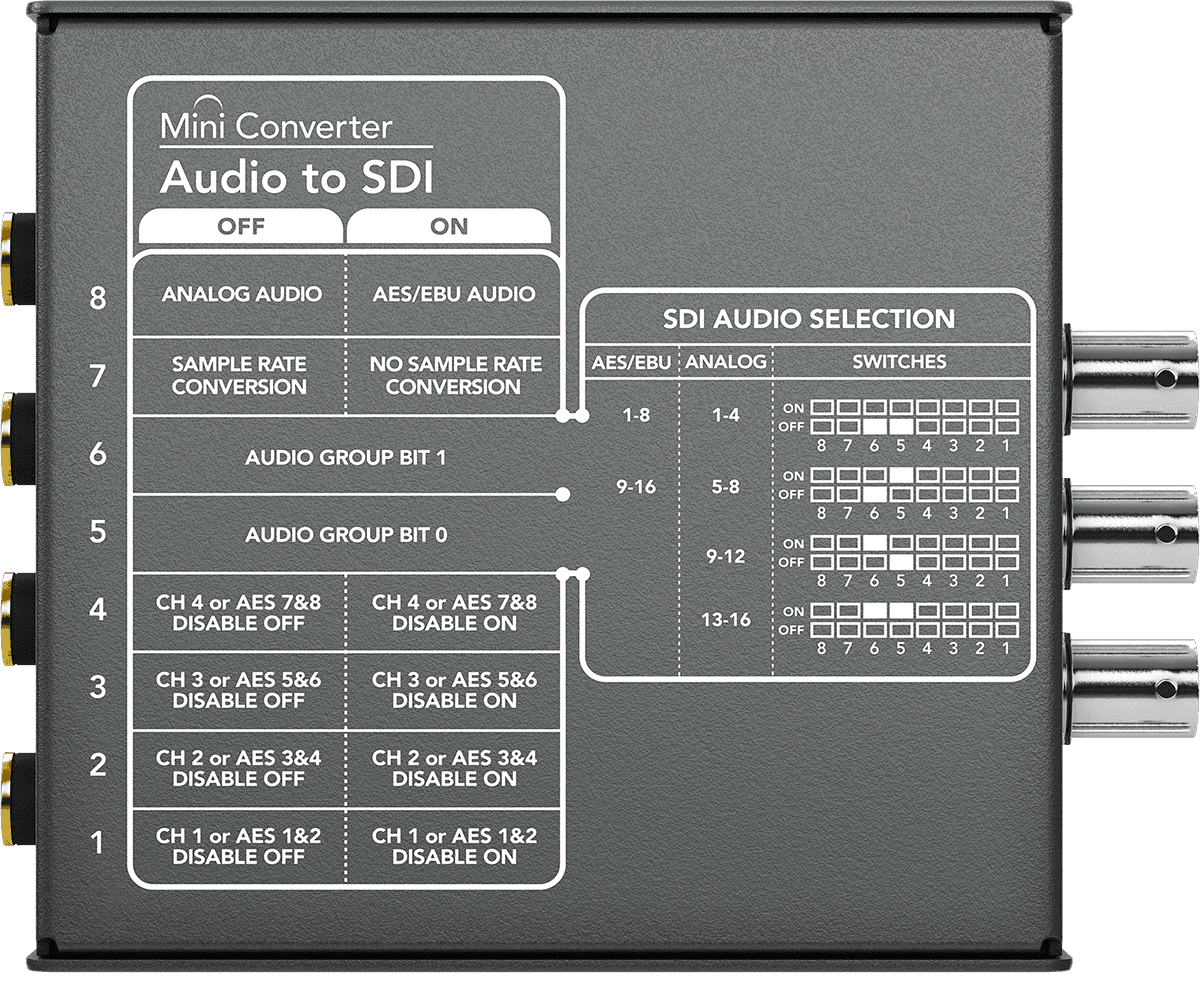

Im Feld ermöglichen Mini-Schalter sofortige Anpassungen. In Vorbereitung oder Wartung erleichtert die USB 2.0-Schnittstelle die Konfiguration und Updates von Mac oder Windows, um eine einheitliche Konfiguration über mehrere Konverter hinweg zu gewährleisten und Ausfallzeiten zu minimieren.

Technische Daten

Mitgeliefertes Zubehör	Externes Netzteil	Ausgänge	1x SDI
Kategorie	Audio-Konverter	Netzteil	Externe Stromversorgung
Netzteil erforderlich	Ja	Verbrauch	8.4 W
Art	Video	Gewicht (kg)	215 g
Eingänge	1x SDI, TM_EntreesConvertisseurAV010	Maße (mm)	115 x 92 x 23

SDI Videoeingänge	1 x SD, HD oder 3G-SDI; 1 x ALT SDI-Eingang mit automatischer Umschaltung bei Ausfall des Haupteingangs.	Automatische SDI-Umschaltung	automatische Auswahl zwischen SD, HD und 3G-SDI.
SDI Videoausgänge	1 x integrierter SDI-Ausgang.	SDI Videoabtastung	4:2:2, 4:4:4.
Analoge Audioeingänge	4 symmetrische analoge Audiokanäle auf 6,35 mm Klinkenbuchsen (1/4 Zoll).	SDI Farbgenauigkeit	4:2:2, 4:4:4.
Digitale Audioeingänge	8 symmetrische AES/EBU-Audiokanäle auf 6,35 mm Klinkenbuchsen (1/4 Zoll).	SDI Farbraum	YUV, RGB.
Redundanter SDI-Eingang	automatische Umschaltung bei Ausfall des Haupt-SDI-Signals.	SDI Audioabtastung	48 kHz, 24 Bit.
Unterstützung mehrerer Datenraten	automatische Erkennung von SD, HD oder 3G-SDI.	Softwaresteuerung	Firmware-Updates für Mac und Windows via USB.
Updates und Konfiguration	über USB 2.0 High-Speed (480 Mb/s).	Firmware-Updates	über mitgelieferte Update-Software.
Synchronisation	ja.	Betriebssysteme	Mac 10.15 Catalina, Mac 11.1 Big Sur oder neuer; Windows 10 64-Bit.
SD Video-Normen	525i59.94 NTSC, 625i50 PAL.	Parametersteuerung	Mini-Schalter oder USB-Software.
HD Video-Normen	720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60.	Stromquelle	universelles 12 V Netzteil mit internationalen Adaptern.
2K Video-Normen	2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF.	Stromverbrauch	8,40 Watt.
SDI-Standardkonformität	SMPTE 259M, SMPTE 292M, SMPTE 269M, SMPTE 372M, SMPTE 424M Level B, SMPTE 426m Level B, ITU-R BT.656, ITU-R BT.601.	Betriebsspannungsbereich	12 V DC.
SDI Video-Datenraten	automatische Erkennung zwischen SD, HD und 3G-SDI Level B.
