Blackmagic Design Mini-Konverter - UpDownCross HD

Ein kompakter "All-in-One"-Konverter für Broadcast-Workflows

Der Mini Converter UpDownCross HD gehört zur Familie robuster und stabiler kompakter Konverter, die in der Produktion geschätzt werden. Dort, wo eine Videosignal-Kette vorhersehbar bleiben muss (Multikamera-Studio, Aufnahme, Streaming, Postproduktion), vereint er in einem unauffälligen Format Up-, Down- und Cross-Konvertierung und legt dabei besonderen Wert auf Synchronisation und Signal-Kohärenz.

Diese "HD"-Variante unterscheidet sich von einfacheren Konvertern durch eine erweiterte Referenzverwaltung (unverzichtbar im Regiebereich) und eine von Teranex inspirierte Skalierungsverarbeitung, um saubere Konturen und ein stabiles Bild bei Formatwechseln zu gewährleisten.

Für wen und wofür? Ein Schlüsselwerkzeug für Aufnahme, Regie und Streaming

Dieser Videosignalwandler richtet sich an Techniker, Kameraleute, Regisseure und Content-Ersteller, die verschiedene Standards zusammenführen müssen: Kameras in 1080i, Player in 720p, Computer mit PC-Auflösungen via HDMI oder SD-Quellen, die in einen HD-Stream integriert werden sollen. Das Ziel ist klar: dem Mischer, Router oder Recorder das exakt erwartete Format liefern, ohne Bastellösungen und ohne Locking-Instabilitäten.

Im Multikamera-Studio fungiert er als "Übersetzer" zwischen heterogenen Geräten. In der Postproduktion erleichtert er Monitoring- und Verteilkonvertierungen. Im Live-Streaming sichert er den Videoeingang, indem er ein konformes und konstantes Signal garantiert, selbst wenn die Quellen wechseln.

Hauptfunktionen: saubere Konvertierung, solide Synchronisation, einfache Integration

Präzise SD/HD-Konvertierung mit Broadcast-Kompatibilität

Der Mini Converter UpDownCross HD konvertiert zwischen gängigen SD- und HD-Formaten bis zu 1080p60. Er arbeitet mit 4:2:2 Farbabtastung im YUV-Farbraum, um den Anforderungen professioneller Videosender gerecht zu werden. SDI-Metadaten wie Timecode und Untertitel werden korrekt verarbeitet, um die Informationskontinuität im Workflow zu bewahren.

Regiesynchronisation mit Referenz und automatischer Audioverzögerung

Sobald ein Signal an eine bestehende Infrastruktur angepasst werden muss, macht der Referenzeingang den Unterschied: Er akzeptiert Black Burst und Tri-Level Sync zur sicheren Verteilung in SD oder HD. Die automatische Audioverzögerung trägt dazu bei, Bild-Ton-Ausrichtung konsistent zu halten, insbesondere bei Framerate- oder Auflösungswechseln.

SDI und HDMI: einfache Brücke zwischen Geräten

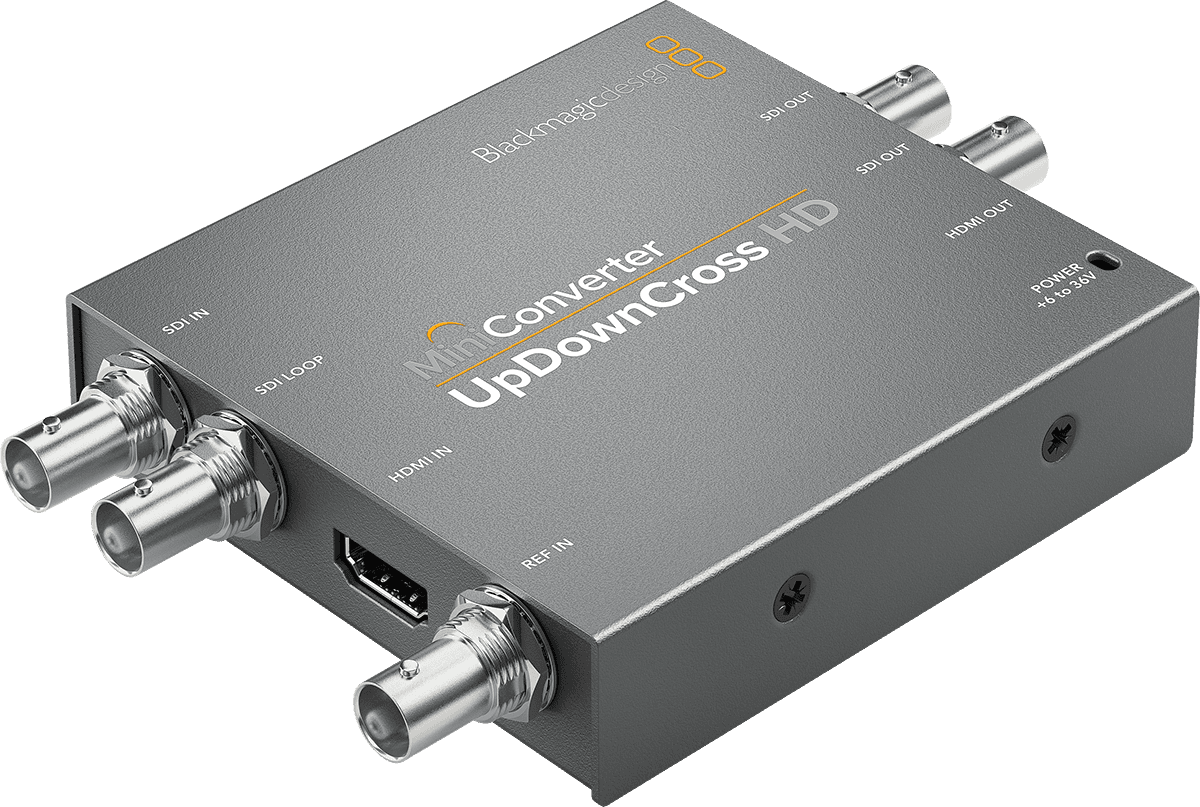

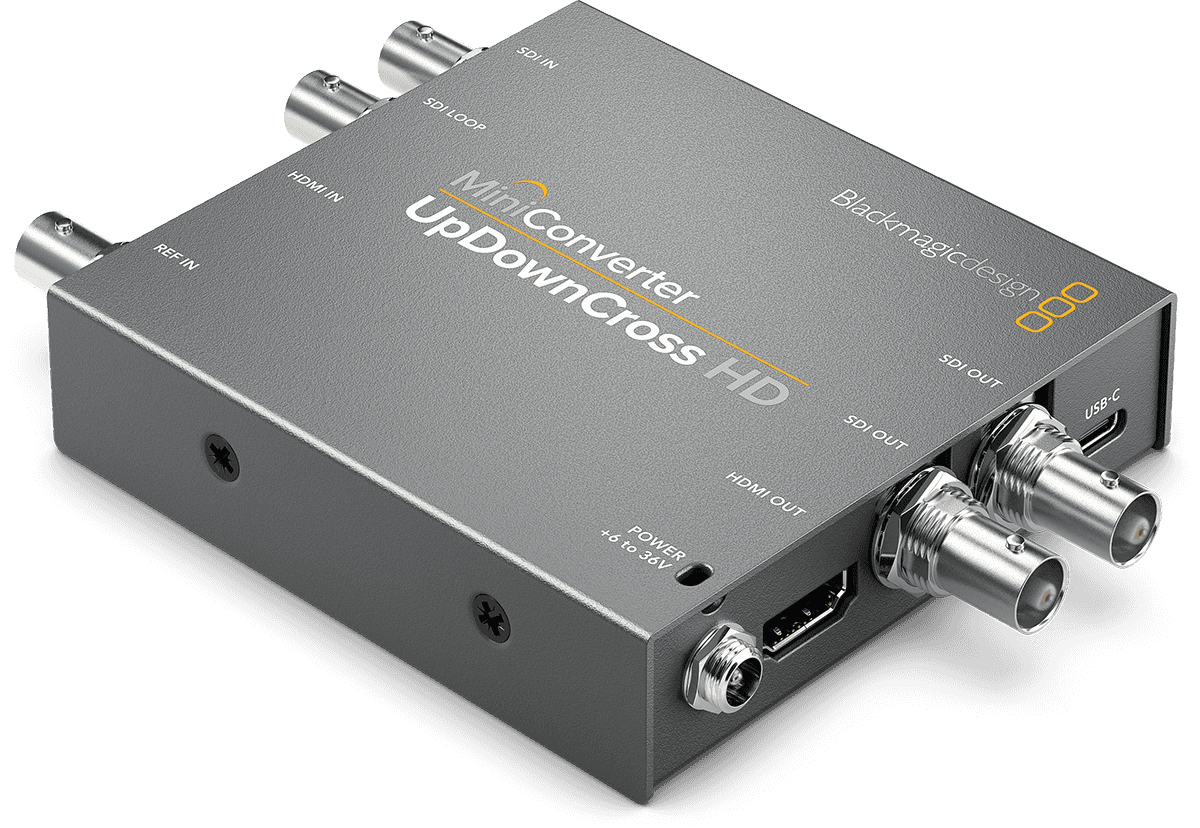

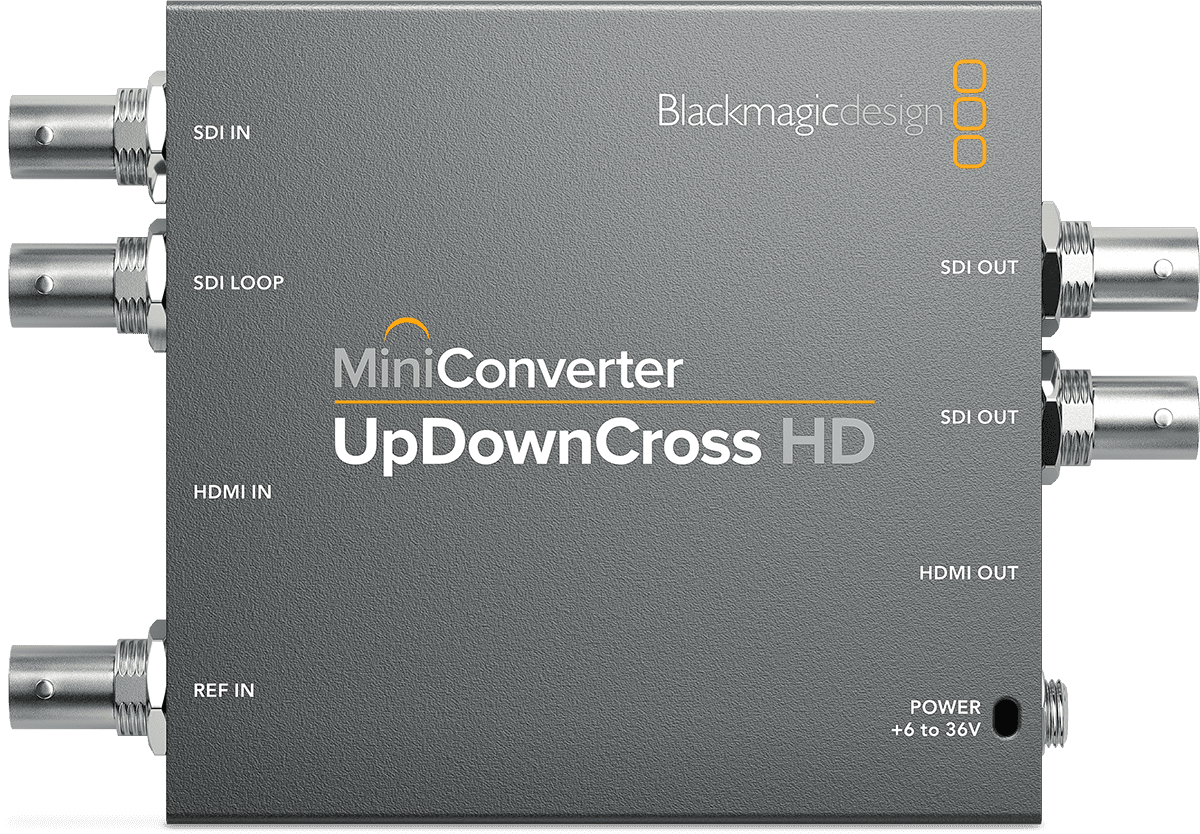

Mit einem SD/HD/3G-SDI Eingang, einem SDI Loop-Ausgang, zwei SDI Ausgängen sowie einem HDMI Typ A Ein- und Ausgang positioniert sich der Konverter natürlich zwischen Quelle und Ausspiel-System. Der HDMI-Ausgang passt sich dank EDID-Unterstützung intelligent an Monitore an, was in Live-Situationen Anzeigeprobleme vermeidet.

Schnelle Einstellungen, sorgenfreie Wartung

Die Konfiguration über Mini-Schalter ist für den effizienten Einsatz vor Ort gedacht: kein Umweg, einfach einstellen und loslegen. Updates per USB halten das Gerät auf dem neuesten Stand, mit Kompatibilität für macOS und Windows. Die Spannungsversorgung mit 6-36 V DC und das mitgelieferte universelle 12-V-Netzteil erhöhen die Vielseitigkeit im Studio, Flightcase oder Regiewagen.

Technische Daten

Mitgeliefertes Zubehör	Externes Netzteil	Ausgänge	HDMI, 2x SDI
Kategorie	SDI-Konverter	Netzteil	Externe Stromversorgung
Netzteil erforderlich	Ja	Verbrauch	5 W
maximale Datengenauigkeit	1080i	Gewicht (kg)	247 g
Art	Video	Maße (mm)	135 x 92 x 24
Eingänge	HDMI, 3x SDI

SDI Videoeingänge	1 x SD, HD oder 3G-SDI Videoeingang und 1 x externer Referenzeingang	Videoabtastung	4:2:2
HDMI Videoeingang	1 x HDMI Typ A Anschluss	Audioabtastung	48 kHz / 24 Bit (TV-Standards)
SDI Videoausgänge	1 x Loop-Ausgang und 2 x Ausgänge	Farbgenauigkeit	4:2:2
HDMI Videoausgang	HDMI Typ A mit Monitor-EDID-Unterstützung	Farbraum	YUV
Updates und Konfiguration	USB	Mögliche Konvertierungsausgänge	720p50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60, 1080i50/59.94/60
Synchronisation	Ja	PC-Skalierung	DVI 640x480, 800x600, 1024x768 zu 525i59.94, 625i50, 720p50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60, 1080i50/59.94/60
SD Video-Standards	525i59.94 NTSC, 625i50 PAL	Firmware-Update	über mitgelieferte Update-Software
HD Video-Standards	720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60	Betriebssysteme	macOS 10.15 Catalina, macOS 11.1 Big Sur oder höher; Windows 10 64 Bit
HDMI Eingang Video-Standards	720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60	Parametersteuerung	Mini-Schalter
Konformität	SMPTE 259M, SMPTE 292M, SMPTE 269M, SMPTE 372M, SMPTE 424M Level B, SMPTE 426m Level B, ITU-R BT.656, ITU-R BT.601	Quelle	mitgeliefertes universelles 12-V-Netzteil mit internationalen Adaptern
Unterstützte SDI-Datenraten	270 Mb, 1.5G, 3G	Betriebsspannungsbereich	6 bis 36 V DC
Automatische Erkennung	SD, HD oder 3G-SDI (Level B)	Leistungsaufnahme	5 W</
Metadaten	Timecode und Untertitel
