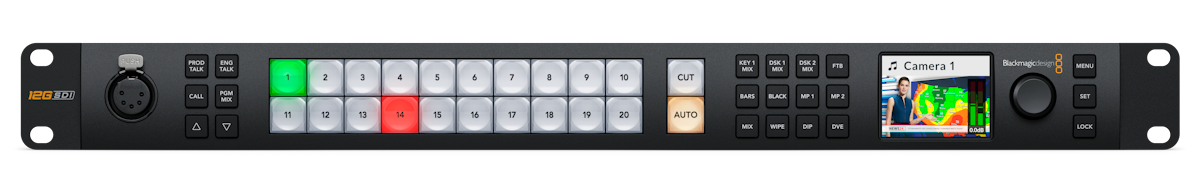

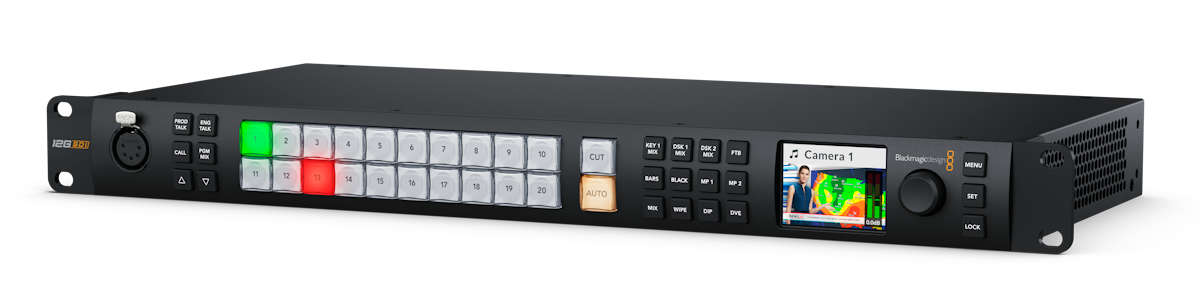

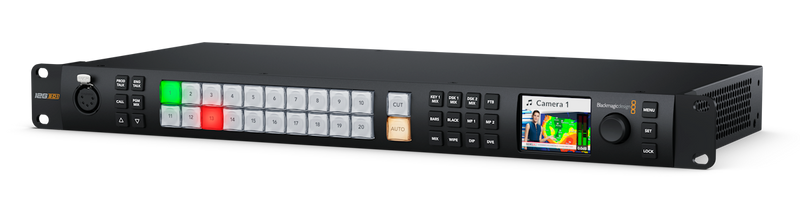

Blackmagic Design ATEM 2 M/E Constellation 4K

Ein 2 M/E Referenzmodell in der Constellation Serie

Entwickelt für moderne Regien vereint der ATEM 2 M/E Constellation 4K 12G?SDI Konnektivität und fortschrittliche Bildgestaltung in 1U. Er ist das Herzstück der ATEM Serie zur Steuerung von Ultra HD Produktionen mit hoher Datenrate und extrem niedriger Latenz.

Für welche Studios und Produktionen?

Ideal für TV-Studios, E-Sport, Corporate Events und Mehrkameraaufnahmen im Studio, eignet er sich für jede Regie, die einen robusten 12G?SDI Mischer sucht, der 2160p60 unterstützt und mit umfangreichen Kameraparks kompatibel ist.

Wichtige Funktionen für Live-Produktionen

12G?SDI und Konvertierungen an allen Eingängen

Jeder Eingang verfügt über eine Format- und Frequenzkonvertierung, um heterogene HD- und Ultra HD-Quellen ohne externe Geräte zu kombinieren. Die 12 routbaren SDI-Ausgänge passen sich den Anforderungen des Studios an.

Fortgeschrittene Bildgestaltung und Compositing

Mit 8 Chroma-Keyern, 2 DVE, 2 Stinger und SuperSource erstellen Sie virtuelle Studios, Picture-in-Picture und komplexe Videowände im Handumdrehen.

Integriertes Monitoring und Audio

Zwei konfigurierbare Multi Views ermöglichen präzise Kontrolle von Programm, Vorschau und Quellen. Der Fairlight 48-Kanal Mixer mit 6-Band EQ und Dynamik sorgt für professionellen Sound.

Nahtlose Integration in die Regie

USB?C Webcam-Ausgang für Streaming-Software, Tally, Talkback-Netzwerk, interner Timecode-Generator und Steuerung via ATEM Software oder optionalem Hardware-Panel runden die effiziente Lösung ab.

Technische Daten

Kategorie	TM_CategorieMelangeur001	Eingänge	TM_EntreesMelangeur009, TM_EntreesMelangeur011, TM_EntreesMelangeur014
Videoformat	2160p	Gewicht (kg)	2.97 kg
Anzahl Bildschirme	1.0000	Maße (mm)	482 x 234 x 44
Ausgänge	TM_SortiesMelangeur017, TM_SortiesMelangeur023

Gesamtzahl der Videoeingänge	20	Übergangs-Keyer	2 Stinger, 2 DVE
Gesamtzahl der Videoausgänge	12	Gesamtanzahl der Ebenen	15
SDI-Datenraten	1.5G, 3G, 6G, 12G	Testbildgeneratoren	11
Audioeingänge	2 x symmetrische 1/4 Zoll Klinke; 1 x 5-poliger XLR Talkback	Farbgeneratoren	2
Audioausgänge	1 x 5-poliger XLR Talkback	Steuerungspanel	Notfallumschaltung über Frontpanel, Software oder optionales Hardware-Panel
SDI Audioeingänge	8 Kanäle eingebettetes Audio an allen SDI Eingängen	Routbare Fenster	32
SDI Audioausgänge	16 Kanäle eingebettetes Audio an allen SDI Ausgängen	Quellenbeschriftung auf Fenstern	Ja
Timecode-Anschlüsse	Keine	Tally	Rot für Programm, Grün für Vorschau
Referenzeingang	Tri-Sync oder Black Burst	Talkback-Unterstützung	Ja
Videosignal-Synchronisation	An allen 20 Eingängen	Mix-Minus Unterstützung	Ja
Bildfrequenz- und Formatkonverter	An allen 20 Eingängen	Multi View Monitoring	2 x konfigurierbare Multi Views mit 16, 13, 10, 7 oder 4 Ansichten; Monitoring von Programm, Vorschau, Eingängen, Medienplayern, Key-Masken und Clean Feed mit optionalen Beschriftungen und Audioanzeigen
SDI AUX-Ausgänge	Beliebig aus den 12 SDI Ausgängen wählbar	Multi View Videoformat	HD oder Ultra HD
SDI Vorschau-Ausgänge	Beliebig aus den 12 SDI Ausgängen wählbar	Medienplayer	2 (Fill- und Key-Kanäle pro Player)
Down-convertierter SDI Programmausgang	1	Kapazität statische Bildbibliothek	40
Webcam-Ausgang	1 x USB?C unterstützt 720p oder 1080p mit PGM Bildrate	Kapazität Clip-Bibliothek	2 x bis 2160p60
Anzahl Multi Views	2 x 12G?SDI	Maximale Clip-Länge HD 720	3200 Frames
Steuerpanel-Anschluss	Ethernet (direkt oder über Netzwerk)	Maximale Clip-Länge HD 1080	1600 Frames
Interner Timecode-Generator	Ja	Maximale Clip-Länge UHD 2160	400 Frames
Talkback-Netzwerk	RJ45 für Drittanbietersysteme	Bildformate	PNG, TGA, BMP, GIF, JPEG, TIFF
Tally-Ausgang	Über GPI und Blackmagic Design Tally Interface via Ethernet (separat erhältlich)	Video-Dateiformat	TGA Sequenz
Ethernet	10/100/1000 BASE?T	Audioformate	WAV, MP3, AIFF
Computer-Schnittstelle	1 x USB?C (USB 2.0)	Frontpanel	Integriertes 2,2 Zoll LCD für Video, 22 LED-Tasten für Konfiguration/Notfallumschaltung, 8 Quellentasten, 4 Übergangstasten, 6 Talkback-Auswahl- und Mischknöpfe, Menü-Drehregler und Konfigurationstaste, Sperrtaste
SD Videoformate	Keine	Verzögerung der Verarbeitung	Unter 10 Zeilen
HD Videoformate	720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60	Audio-Mixer	48 Kanäle; Modi Ein/Aus/Audio-Follow-Video; Pegel- und Spitzenmessung; Hauptverstärkung; parametrischer 6-Band EQ; Dynamik mit Expander, Gate, Kompressor, Limiter
Ultra HD Videoformate	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60	Down-Conversion	1 wählbarer HD Down-convertierter Ausgang
SDI Normen	SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B, SMPTE 2081?1, SMPTE 2081?10, SMPTE 2082?1, SMPTE 2082?10	Inklusive Steuerungssoftware	ATEM Software Control (Mac 13.0 Ventura, Mac 14.0 Sonoma oder neuer; Windows 10 oder 11)
Videosampling	4:2:2	Software-Updates	Über USB oder Ethernet (ATEM Setup Utility enthalten)
Farbtiefe	10 Bit	Konfiguration	Über ATEM Software Control Panel; Chassis IP-Adresse via ATEM Setup Utility über USB
Farbraum	REC 709, REC 2020	Betriebssysteme	Mac 14.0 Sonoma, Mac 15.0 Sequoia oder neuer; Windows 10 und 11
Automatische SDI Umschaltung	Automatische Erkennung von 1.5G?SDI, 3G?SDI Level A/B, 6G?SDI, 12G?SDI	Stromversorgung	1 x 100?240 V AC intern
Upstream Keyer	8	Leistungsaufnahme	140 W
Downstream Keyer	2	Physische Installation	1 Höheneinheit (1U) Rackmount
Fortgeschrittene Chroma Keyer	8	Betriebstemperatur	0 bis 40 °C (32 bis 104 °F)
SuperSource	1	Lagerungstemperatur	-20 bis 60 °C (-4 bis 140 °F)
DVE	2	Relative Luftfeuchtigkeit	0 % bis 90 % ohne Kondensation
Lineare/Luminanz Keyer	11	Lieferumfang	ATEM 2 M/E Constellation 4K; Willkommenspaket mit QR-Code zum Software-Download
