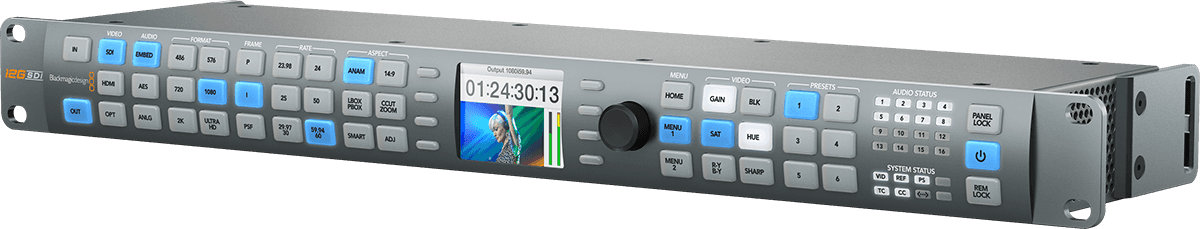

Blackmagic Design Teranex AV

Teranex AV: Die Teranex-Philosophie für Live und audiovisuelle Integration

Teranex AV reiht sich in die Teranex-Konverter ein, die entwickelt wurden, um die unerwarteten Format- und Standardabweichungen zu "absorbieren", die im Alltag von Regien, Studios, Übertragungswagen und festen Installationen auftreten. Seine Stärke liegt in der Kombination von Teranex-Bildverarbeitungsalgorithmen mit einer produktionsorientierten Echtzeit-Architektur: Up-/Down-/Cross-Konvertierungen, Standardkonvertierungen und Verwaltung wichtiger Daten (Timecode, Untertitel, Aux-Signale) ohne Störung des Datenflusses. Das Ergebnis: eine zuverlässige Brücke zwischen heterogenen Quellen, Bildschirmen, Mischpulten, Recordern und Sendeketten.

Für wen und für welche Anwendungen: Konzerte, Broadcast, Events und Postproduktion

Der Blackmagic Design Teranex AV richtet sich an technische Teams, die eine sofortige Kompatibilität zwischen verschiedenen Videosignalen gewährleisten müssen: Live-Kameras, Player, Computer, Bühnenmonitore, ältere Geräte oder Signale aus anderen Sendegebieten. Bei Konzerten oder Events ist seine geringe Latenz ein großer Vorteil, um eine Kamera auf einer LED-Wand ohne Verzögerungsgefühl anzuzeigen, auch bei sehr "sensiblen" Einstellungen (Nahaufnahmen von Händen auf Tastaturen, Percussion, Bühnenakteuren).

Im Broadcast- und Postproduktionsbereich erleichtert er die Signalführung und -normierung, während er kritische Workflow-Informationen bewahrt: Timecode, Aux-Daten und Mehrkanal-Audio. So wird er zu einem "Sicherheits"-Werkzeug: Wenn ein unerwartetes Format auftaucht, erfolgt die Konvertierung sauber und das Video ist sofort für Sendung oder Schnitt nutzbar.

Schlüsselfunktionen: Echtzeit-Konvertierung, Synchronisation und Mehrkanal-Audio

SD-, HD- und Ultra HD-Konvertierungen bis 2160p/60

Teranex AV unterstützt Up-, Down-, Cross- und Standard-Konvertierungen über ein breites Format-Spektrum bis zu 2160p/60. Die Bildverarbeitung umfasst die Erkennung und Korrektur von Bildwiederholraten sowie eine optimierte Skalierung zur Erhaltung von Lesbarkeit und Stabilität, insbesondere bei Up-Konvertierungen für große Bildschirme.

Niedrige Latenz und Frame-Synchronisation

Mit einer angegebenen Latenz von 67 Millisekunden ist der Teranex AV für Live-Anforderungen geeignet: IMAG-Projektion, Bühnenmonitore, Publikumsanzeige oder Integration in Produktionsketten, bei denen jedes Bild zählt. Er verfügt außerdem über einen Referenzeingang für integrierte Frame-Synchronisation und einen Referenzausgang zur Synchronisationsgenerierung, praktisch zur Stabilisierung von Multi-Geräte-Systemen.

Erweiterte Audiosteuerung: 16 Kanäle, präzise Konvertierungen und Remapping

Im Audiobereich verarbeitet das Gerät bis zu 16 Kanäle mit präzisen Konvertierungen und vollständigem Remapping der Kanäle, was hilft, die Kohärenz zwischen Video und typischen Broadcast-Audio-Konfigurationen (Stereo, Mehrsprachigkeit, Stems, Ambiente) zu bewahren. Die XLR-Eingänge erlauben zwei symmetrische analoge Kanäle oder vier AES/EBU-Kanäle, während die HiFi-Anschlüsse für Consumer-Geräte einen 2-Kanal-Eingang von Quellen wie Laptops bieten.

Integrierte Werkzeuge: Standbild, Diathek, Tests und Netzwerksteuerung

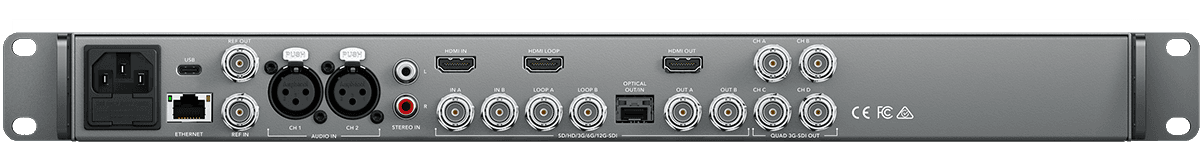

Teranex AV verfügt über einen internen Standbildspeicher und eine Live-Freeze-Funktion, nützlich zum Einfrieren eines Signals, zur Sicherung eines Übergangs oder zur Handhabung von Live-Störungen. Er bietet außerdem einen Video-Testmuster-Generator mit Audio-Testtönen für Klangprüfungen und eine Gigabit-Ethernet-Schnittstelle zur Fernsteuerung. Metallbügel auf der Rückseite schützen Kabel und Anschlüsse bei Rack-Installationen und Transport.

Technische Daten

Mitgeliefertes Zubehör	Netzkabel	Ausgänge	HDMI, Optisch, TM_SortiesConvertisseurAV005
Kategorie	TM_categorieConvertisseurAV007	Netzteil	100 - 240 V AC - 50/60 Hz
Netzteil erforderlich	Ja	Verbrauch	42 W
maximale Datengenauigkeit	4K/60	Gewicht (kg)	2 kg
Art	Video	Maße (mm)	482 x 125 x 44
Eingänge	Optisch, TM_EntreesConvertisseurAV001, TM_EntreesConvertisseurAV002, TM_EntreesConvertisseurAV005, TM_EntreesConvertisseurAV006, TM_EntreesConvertisseurAV007, TM_EntreesConvertisseurAV008, 2x HDMI

Stromversorgung	IEC C14 Anschluss (Netzkabel nicht enthalten) 100 - 240 V / 50 - 60 Hz	Abmessungen	482 x 44 x 125 mm (19-Zoll-Rack, 1U)
Stromverbrauch	42 W	Gewicht	2 kg
