Blackmagic Design Videohub 10x10 12G

Die Videohub 12G Philosophie: universelles Routing über ein einziges Kabel

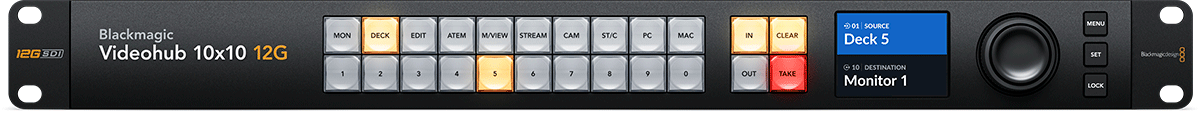

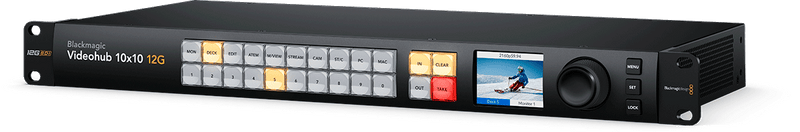

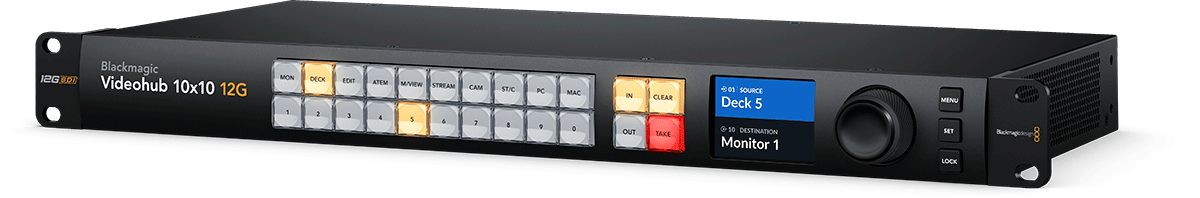

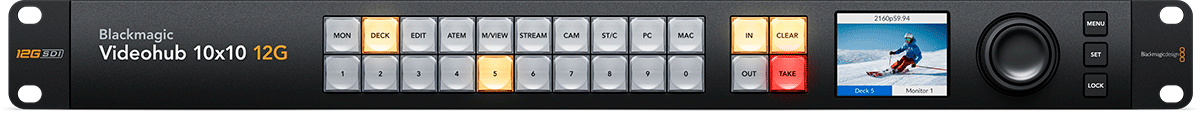

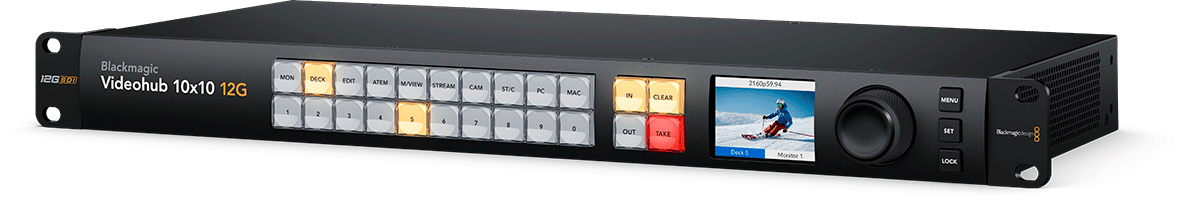

Der Blackmagic Videohub 10x10 12G gehört zur "Videohub 12G"-Familie, die entwickelt wurde, um Produktionsumgebungen mit mehreren Auflösungen zu vereinfachen. Die Idee ist klar: Multi-Format-Routing über eine einzige BNC-Verbindung zu bündeln, ohne Kabel oder Konverter je nach Auflösung zu vervielfachen. In einem kompakten 1U-Gehäuse stehen 10 Eingänge und 10 Ausgänge in 12G-SDI, ein Farb-LCD-Display und Frontbedienelemente für eine schnelle Bedienung im Regieraum, Studio, Produktionswagen oder Event-Set zur Verfügung.

Ein 12G-SDI-Router für Regie, Live und Postproduktion

Dieser Videoswitch richtet sich an Teams, die ihre Signale in Echtzeit verteilen und umkonfigurieren müssen: Live-Regie, Broadcast-Studios, Multi-Kamera-Aufnahmen, Postproduktion oder Steuerung von Videowänden und Monitoring. Der Videohub 10x10 12G zentralisiert Kameras, Mischer, Recorder, Konverter und Monitore in einem robusten SDI-Workflow und behält dabei eine einfache Bedienlogik bei: Eingang auswählen, Ausgang zuweisen, und das Routing erfolgt sofort.

Das integrierte LCD-Display erhöht die Betriebssicherheit im Alltag: Vorschau und Anzeige von Bezeichnungen minimieren Patch-Fehler, besonders wenn sich Quellen ähneln (mehrere identische Kameras, Programm-Returns, Grafik-Feeds etc.). Und sobald die Installation wächst, erleichtert die Ethernet-Steuerung die Integration in ein Produktionsnetzwerk und die Vervielfältigung von Bedienpunkten.

Schlüsselfunktionen für Multi-Format-Workflows ohne Kompromisse

12G-SDI bis 2160p60: ein echter Vereinfachungshebel

Der Videohub 10x10 12G ist konzipiert, um eine breite Palette von Standards abzudecken, von SD bis Ultra HD und 4K DCI, mit Unterstützung von YUV 4:2:2 und RGB 4:4:4 bis zu 12 Bit je nach Modus. Praktisch ermöglicht diese 12G-SDI-Architektur den Transport von 4K-Streams bis 2160p60 über ein einziges SDI-Kabel, was die Komplexität im Vergleich zu Multi-Link-Konfigurationen reduziert und Konfigurationswechsel vor Ort beschleunigt.

Ein weiterer wesentlicher Vorteil in heterogenen Umgebungen ist die automatische Umschaltung pro Eingang. Der Router kann gleichzeitig Quellen mit unterschiedlichen Standards akzeptieren, was hilft, Geräte verschiedener Generationen (HD-Kameras, UHD-Playback, Computer über Konverter etc.) zu mischen, ohne sofort eine Vereinheitlichung des gesamten Equipments zu erzwingen.

Schnelle lokale Steuerung und erweiterbare Netzwerksteuerung

Auf der Frontseite ermöglichen dedizierte Tasten und das große elektronisch kuppelfähige Drehrad eine schnelle Navigation und Zuweisung, selbst unter Stress (Live, Last-Minute-Änderungen, Fehlerbehebung). Für feste Installationen öffnet Ethernet die Tür zur Fernsteuerung per Software, zum Hinzufügen kompatibler Hardware-Panels und zur Automatisierung mittels Steuerprotokoll und SDK. Ergebnis: derselbe Router bleibt in kleinen Setups einfach und wird zum zentralen Knoten, sobald das Studio wächst.

Referenz, SDI-Synchronisation und Betriebskontinuität

Die Verwaltung der Referenz (Tri-Sync oder Black Burst) und die SDI-Synchronisation an allen Ausgängen zielen darauf ab, saubere und konsistente Umschaltungen in einer Broadcast-Kette zu gewährleisten. Für den täglichen Betrieb erhöhen das universelle interne Netzteil und die Erhaltung der Kreuzungspunkte mit automatischer Wiederherstellung nach Stromausfall die Zuverlässigkeit, insbesondere in gemeinsamen Racks oder Produktionswagen, wo die Stromversorgung zwischen zwei Einsätzen abgeschaltet werden kann.

Technische Daten

Kategorie	Vertrieb	Rack-Einheit	1
Art	Matrix	Netzteil	100 - 240 V AC - 50/60 Hz
empfohlende Kabel	TM_CablesRecommandes001	Verbrauch	20.8 W
Schnittstellen	LAN	Gewicht (kg)	3 kg
maximale Auflösung	4K/60	Maße (mm)	482 x 236 x 44

SDI Videoeingänge	10	2K DCI	2Kp23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60; 2KPsF23.98, 24, 25, 29.97, 30
SDI Videoausgänge	10	Ultra HD	2160p23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
SDI-Datenraten	DVB-ASI, 270 Mb, 1.5G, 3G, 6G, 12G	4K DCI	4Kp23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
Videoeingangssynchronisation	Keine	Konformität	SMPTE 259M, 292M, 296M, 372M, 424M, 425M Level A und B, 2081-1, 2081-10, 2082-10, ITU-R BT.656, ITU-R BT.601
SDI-Synchronisation	An allen SDI-Ausgängen	SDI-Audioabtastung	48 kHz, 24 Bit
Referenzeingänge	Tri-Sync oder Black Burst	SDI-Videoabtastung	YUV 4:2:2 und RGB 4:4:4
Referenzausgänge	Loop-Ausgang mit Terminierung des Referenzsignals	SDI-Farbtiefe	RGB 4:4:4 10/12 Bit (HD und 2K, bis 2160p30 in Ultra HD und 4Kp30 DCI); YUV 4:2:2 10 Bit in allen Modi
Ethernet	10/100/1000 BASE-T	SDI-Farbraum	REC 601, REC 709, REC 2020
Computer-Schnittstelle	USB-C	Automatische SDI-Umschaltung	Automatische Auswahl 270 Mb SD-SDI, 1.5G HD-SDI, 3G Level A und B, 6G und 12G-SDI an jedem Eingang
SD	525i59.94 NTSC, 625i50 PAL	SDI-Metadaten	Video-Payload-Identifikation (SMPTE 352M)
HD	720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60; 1080PsF23.98, 24, 25, 29.97, 30	Integriertes Bedienfeld	24 Tasten für lokale Steuerung, 3 Tasten + kuppelfähiges Drehrad für Menüs, 2,2-Zoll-Farbdisplay
