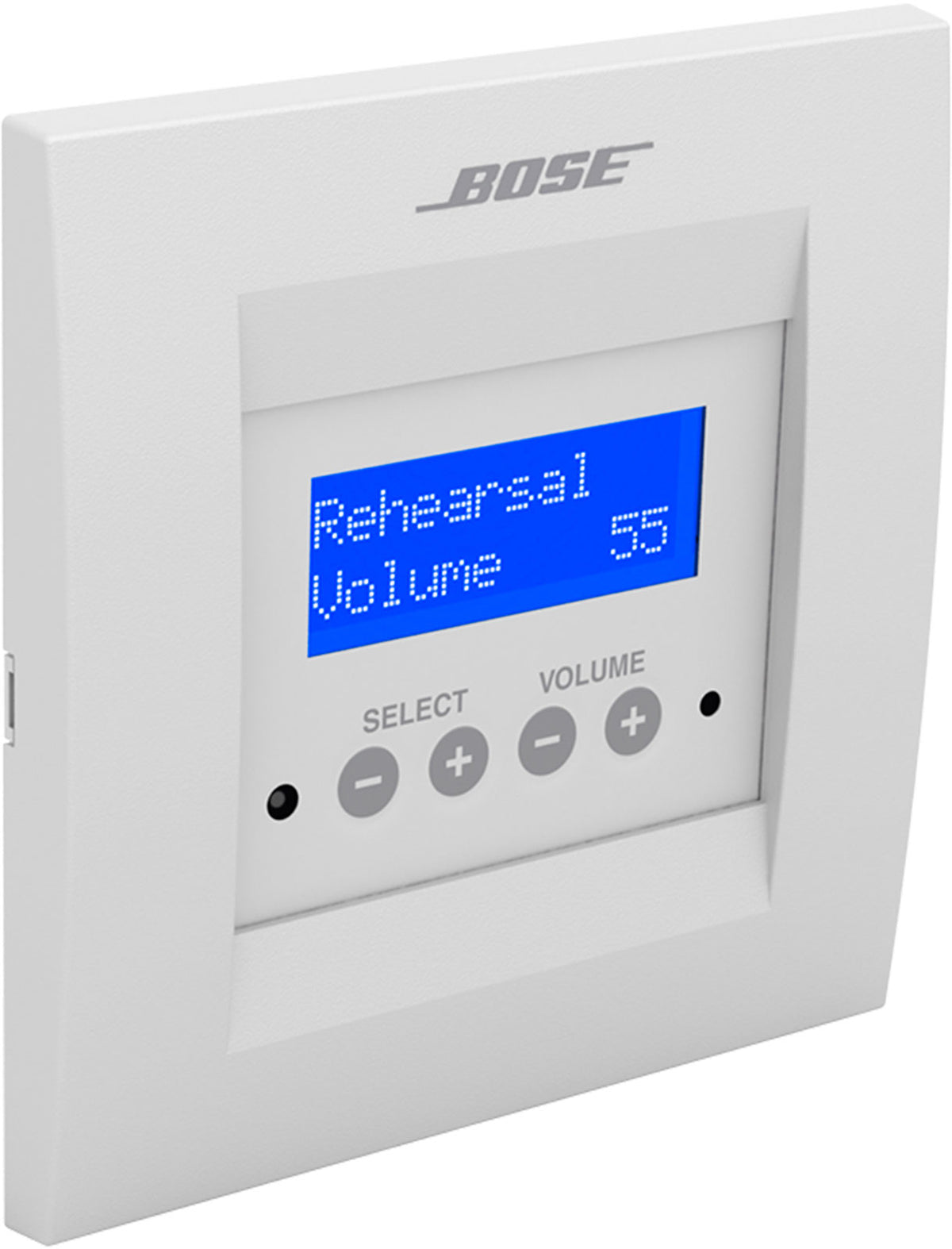

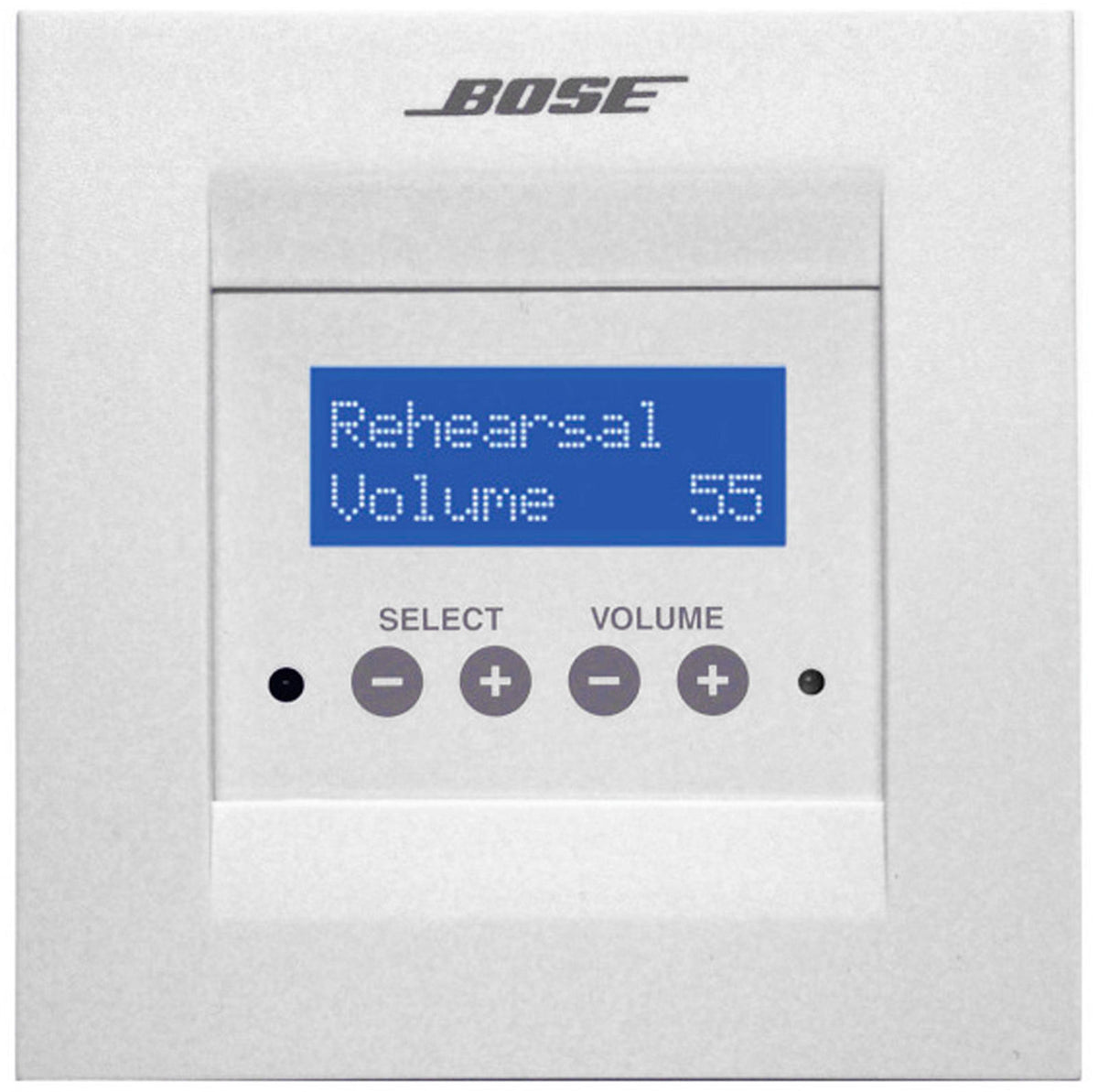

Bose CC-16 Steuerzentrale

Ein Controller, der für das ControlSpace-Ökosystem und professionelle Installationen konzipiert wurde

Der Bose Pro CC-16 ControlCenter ist eine Wandsteuerung, die für die Integration in Bose Pro Audioarchitekturen auf Basis der ControlSpace-Prozessoren entwickelt wurde. In einer Festinstallation hängt die Benutzererfahrung sowohl von der Audioverarbeitung als auch von der Einfachheit der täglichen Bedienung ab. Der CC-16 adressiert genau diese Herausforderung: Er bietet einen lokalen, diskreten und intuitiven Steuerpunkt, der fortgeschrittene Funktionen bedienen kann, ohne die Komplexität des Systems offenzulegen.

Die Programmierung erfolgt über ControlSpace Designer mit einer Drag-and-Drop-Logik, um Tasten, Navigation und Anzeige an die tatsächlichen Nutzungen des Standorts anzupassen (Aufnahmeraum, Regie, Empfang, Konferenzraum, Verkaufsfläche, Proberaum oder Multiroom-Bereiche). Dieser Ansatz ermöglicht die Standardisierung des Betriebs eines Installationsparks bei gleichzeitiger feiner Personalisierung je nach Projekt.

Für wen ist der Bose Pro CC-16 geeignet und in welchen Anwendungen glänzt er?

Der CC-16 richtet sich an Integratoren, Techniker und Verantwortliche von Einrichtungen, die den Betrieb eines Audiosystems sichern möchten, während sie den Endanwendern eine sofortige Bedienbarkeit ermöglichen. In Produktions- oder Studio-Umgebungen kann er als Nahbedienung dienen, um Konfigurationen abzurufen (Referenzhörung, Kundenhörung, Wiedergabe, zonenabhängiges Talkback), einen Ausgangspegel anzupassen oder die Quelle zu wechseln, ohne einen Computer zu verwenden.

In öffentlich zugänglichen Räumen ist sein Nutzen noch offensichtlicher: Der Nutzer kann einfache Aktionen ausführen (Lautstärke erhöhen/verringern, zwischen Auswahlen navigieren, eine Szene wie "Öffnung", "Event", "Schließung" abrufen), während die Installation geschützt bleibt. Die programmierbare Software-Sperre hilft, unbeabsichtigte Bedienungen zu vermeiden und die Konsistenz der bei der Inbetriebnahme festgelegten Einstellungen zu bewahren.

Schlüsselfunktionen: Szenarien, anpassbare Anzeige und vereinfachte Installation

Szenenprogrammierung für sofortige Steuerung

Der CC-16 ermöglicht die Szenenprogrammierung, um mehrere Nutzungsszenarien auszuwählen und abzurufen. Konkret kann eine Szene einer spezifischen Audioquelle, einer Pegelgruppe oder sogar einer systemangepassten Konfiguration für einen bestimmten Zeitpunkt entsprechen. Das Ergebnis: weniger Fehler, schnellere Bedienung und verbesserte Servicekontinuität, auch wenn mehrere Personen das System nutzen.

LCD-Display und praxisorientierte Ergonomie

Sein beleuchtetes LCD-Bitmap-Display in Blau verbessert die Lesbarkeit und kann so konfiguriert werden, dass relevante Informationen angezeigt werden (Quellenname, Zone, Modus, aktive Szene). Die Frontbedienelemente sind für wiederholte Nutzung ausgelegt: Lautstärketasten (+, -) und Auswahltasten (+, -) zur einfachen Navigation durch programmierte Optionen. Diese Ergonomie fördert eine schnelle Einarbeitung, selbst in Situationen, in denen keine lange Schulung möglich ist.

Adressierung, Verkabelung und Installation in Festanlagen

Der CC-16 verwendet eine Adressierung über DIP-Schalter auf der Rückseite, praktisch für den Einsatz mehrerer Controller im selben System. Es können bis zu 15 Controller pro ControlSpace-Prozessor installiert werden, was Multi-Zonen-Projekten gerecht wird. Die Verkabelung basiert auf Cat 5 ungeschirmtem Twisted-Pair (UTP) mit einer maximalen Länge von 609 m gemäß Kabelanforderungen, was große Standorte mit einfacher und standardisierter Infrastruktur abdeckt.

Die 6-polige Euroblock-Anschlusstechnik entspricht den Gewohnheiten der professionellen Installation, und die Montage in Standard-Unterputzdose erleichtert eine saubere und dauerhafte Integration. Die Stromversorgung kann über ein 8 bis 18 VDC Netzteil (separat erhältlich) erfolgen, was bei der Kalkulation und Vorbereitung der Baustelle zu berücksichtigen ist.

Technische Daten

Bluetooth

Nein

Eingänge

Talkback

Modell	Bose Pro CC-16 ControlCenter	Maximale Anzahl Controller	15 pro ControlSpace Prozessor ESP
Typ	Fernbedienung	Verwendung mit	ControlSpace ESP-880A
Hersteller-Referenz	41761	Display	LCD-Bitmap, 122 x 32 Pixel, blau beleuchtet
Farbe	weiß	Frontbedienung	Lautstärketasten (+, -), Auswahltasten (+, -)
Montage	Standard-Unterputzdose	Rückseitige Bedienung	Adressierung (DIP-Schalter)
Programmierbare Steuerung	Umschaltung der Audioquellen, Systemkonfigurationen	Kabelanforderungen	Cat 5 (24-18 AWG), ungeschirmtes Twisted Pair (UTP)
Szenenprogrammierung	Auswahl und Abruf mehrerer Nutzungsszenarien	Maximale Kabellänge	609 m
Vereinfachte Konfiguration	Drag-and-Drop via ControlSpace Designer	Anschlüsse	Euroblock, 6-polig
Bildschirmdarstellung	anpassbar zur Erleichterung der Systembedienung	Stromversorgung	über Netzteil 8 bis 18 VDC, 100 mA (separat erhältlich)
Sperre	programmierbare Software-Sperre	Abmessungen	121 x 118 x 37 mm
