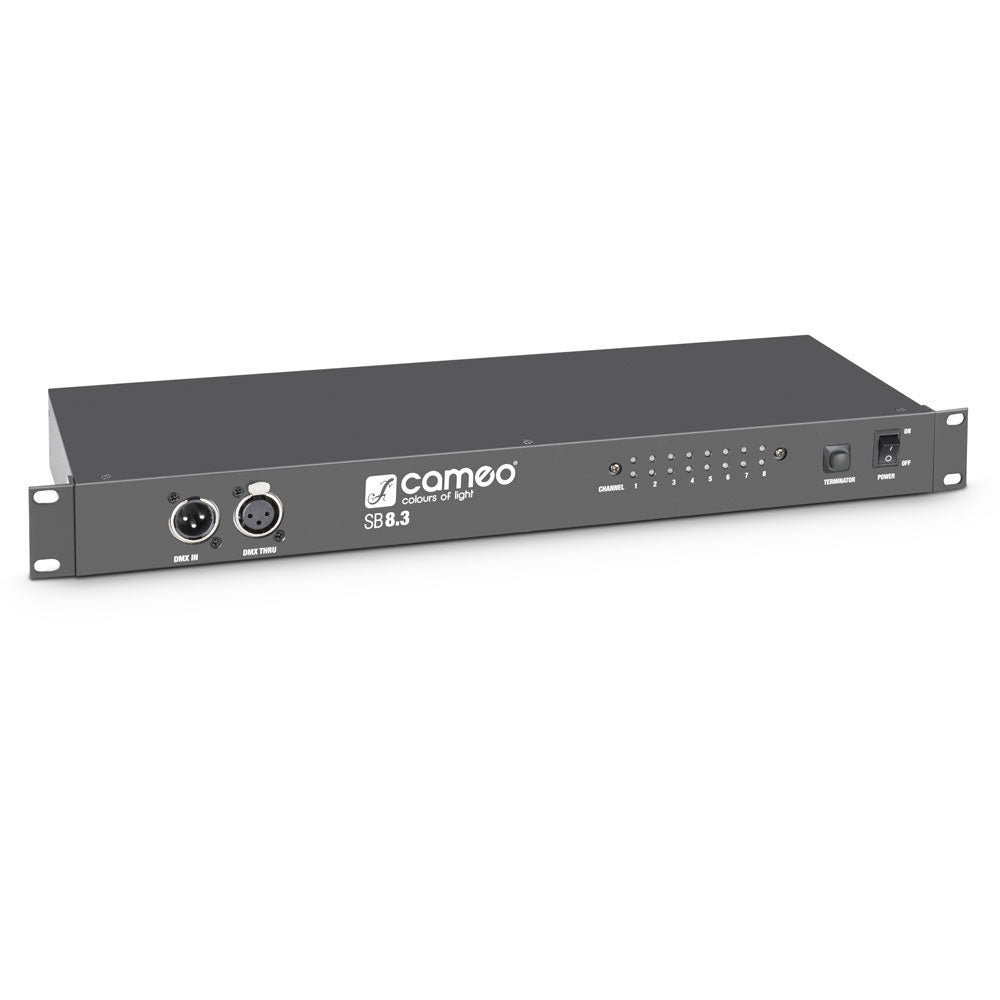

Cameo SB8.3 - SPLITTER - 8-KANAL-DMX-BOOSTER (3-PUNKT-XLR)
Estimated Shipping Widget will be displayed here!
- Dieses Produkt hat eine Garantie von 3 Jahren
Abholverfügbarkeit konnte nicht geladen werden
Informationen
Informationen
Herstellerinformationen
Cameo
https://www.adamhall.com
info@adamhall.com
------------------------
Sicherheitsbeauftragter:
Adam Hall GmbH
E-Mail: info@adamhall.com
Adresse:
Für Bühne, Event und feste Installation konzipiert
Der CLSB83 verstärkt und verteilt Ihren DMX-Datenstrom auf 8 stabile Linien, ideal für Tourneen, Clubs, Hochzeiten, Theater, Bars/Restaurants oder Studios. Die doppelte Verkabelung (vorne/hinten) beschleunigt das Umpatchen und die LED-Anzeigen erleichtern die Fehlersuche im Live-Betrieb.
Für wen? Lichttechniker, mobile DJs, Dienstleister und Integratoren
Entwickelt für Lichttechniker, DJs, Betreiber von Veranstaltungsorten und AV-Integratoren, die einen robusten DMX-Hub suchen, kompatibel mit jeder DMX-Konsole oder jedem DMX-Controller und in der Lage, Stern-, Daisy-Chain- oder Hybrid-Topologien sicher zu betreiben.
Funktionen und Neuheiten
Als echter Splitter/Booster verstärkt der Cameo CLSB83 das DMX-Eingangssignal und gibt ein sauberes Signal auf 8 galvanisch getrennten Ausgängen aus. Die DMX IN- und THRU-Ports sind sowohl an der Front als auch an der Rückseite verfügbar für maßgeschneiderte Integration. Die LEDs "Power" und "Signal" pro Kanal bieten eine klare Statusanzeige. Der schaltbare 120-Ohm-Abschlusswiderstand am DMX THRU-Ausgang stabilisiert lange Leitungen. Der separate Netzschalter und das mitgelieferte IEC-Kabel erleichtern den täglichen Betrieb, während die umkehrbaren Rackohren eine umgekehrte Montage ermöglichen, um den Zugang zu den Anschlüssen zu optimieren.
Technische Daten
| Produkttyp | Beleuchtungszubehör - divers | Netzspannung | 230 V AC, 50 Hz |
| Typ | DMX Splitter/Booster | Stromversorgung | internes Netzteil |
| DMX-Eingänge | 2 parallel, 3-polige XLR-Stecker (Front und Rückseite) | Leistungsaufnahme | 15 W |
| DMX THRU | 2 parallele Durchschleifungen, 3-polige XLR-Buchsen (Front und Rückseite) | Rack-Format | 19 Zoll, 1U |
| Abschlusswiderstand | 120 Ohm schaltbar am DMX THRU-Ausgang | Montage | umkehrbare Rackohren, Möglichkeit zur umgekehrten Montage; Ausgänge gebündelt an der Rückseite |
| DMX-Ausgänge | 8 galvanisch getrennte, 3-polige XLR-Stecker (Rückseite) | Breite | 483 mm |
| Anzeige | 8 x LEDs "Power", 8 x LEDs "Signal" an der Front | Höhe | 44 mm |
| Einstellungen | Power On/Off-Schalter, DMX Thru Terminator-Wahlschalter | Tiefe | 160 mm |
| Netzanschluss | IEC-Stecker | Gewicht | 3 kg |
Häufig gestellte Fragen
Wie viele DMX-Linien kann dieser Splitter verteilen?

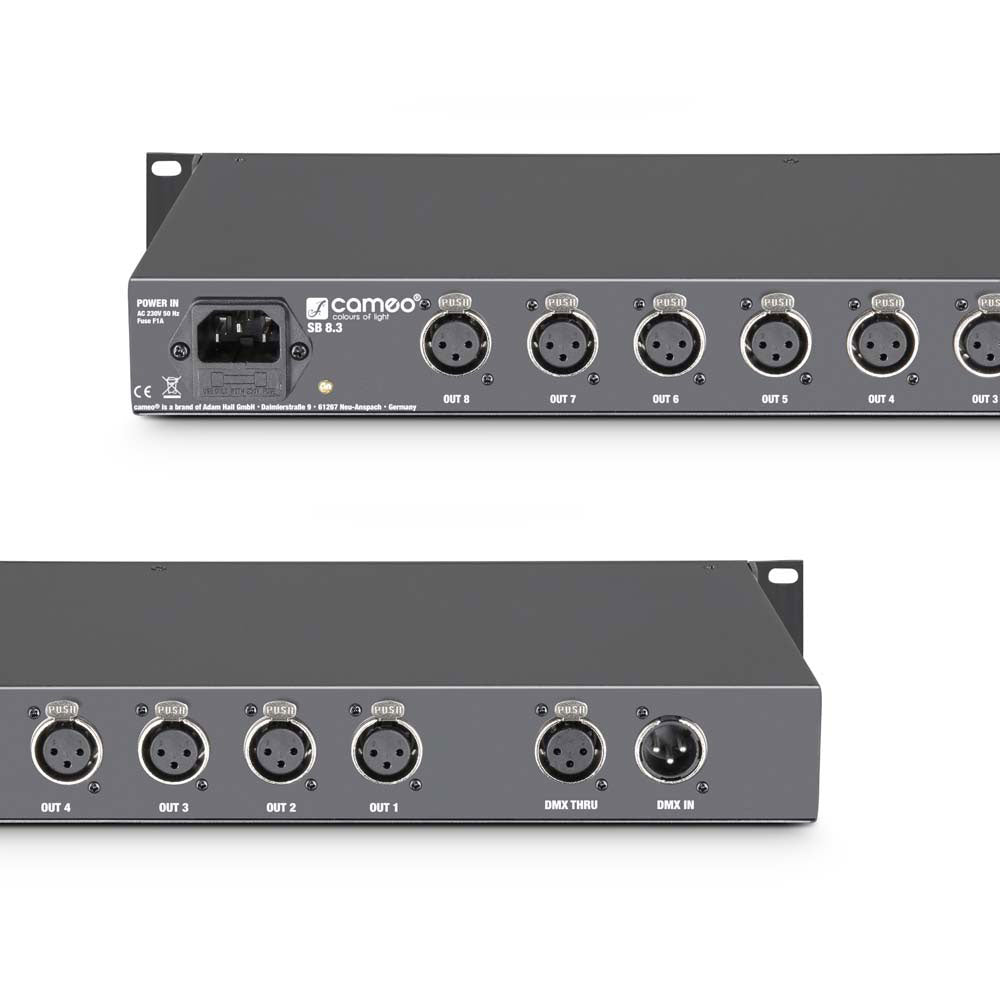

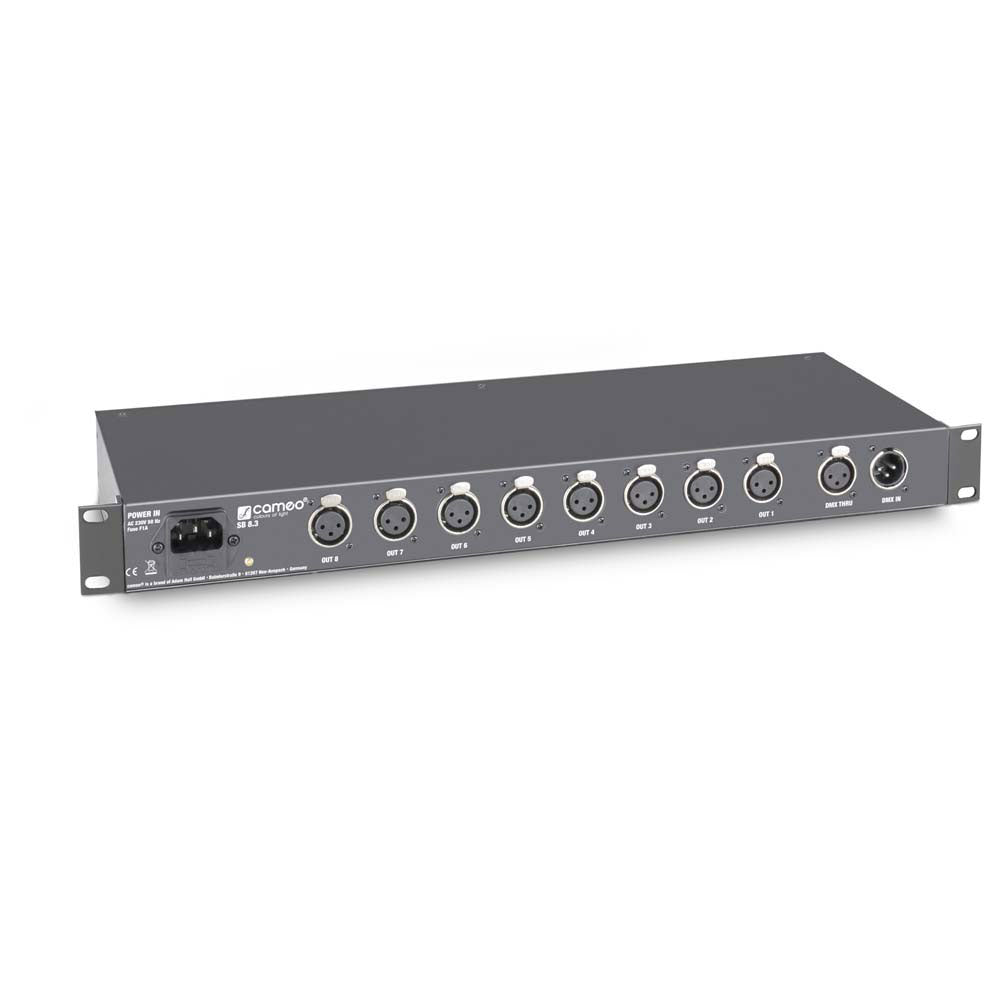

Die 8 DMX-Ausgänge an 3-poligen XLR-Buchsen sind galvanisch getrennt und auf der Rückseite zusammengefasst.
Ist der Cameo SB8.3 mit einer DMX-Konsole mit 3-poligen XLR-Anschlüssen kompatibel?
Zwei parallell geschaltete DMX-Eingänge an 3-poligen XLR-Male sind vorne und hinten vorhanden. Zudem gibt es zwei DMX THRU-Ausgänge an 3-poligen XLR-Female. Die Kompatibilität mit einem Controller oder einer Konsole mit diesem Anschlussformat ist somit gewährleistet.
Kann man mit diesem Verteiler eine lange DMX-Linie abschließen?
Ein Schalter aktiviert einen Abschlusswiderstand von 120 Ohm am DMX THRU-Ausgang, um eine lange Leitung zu stabilisieren.
Wie lässt sich der Zustand der 8 DMX-Ausgänge kontrollieren?

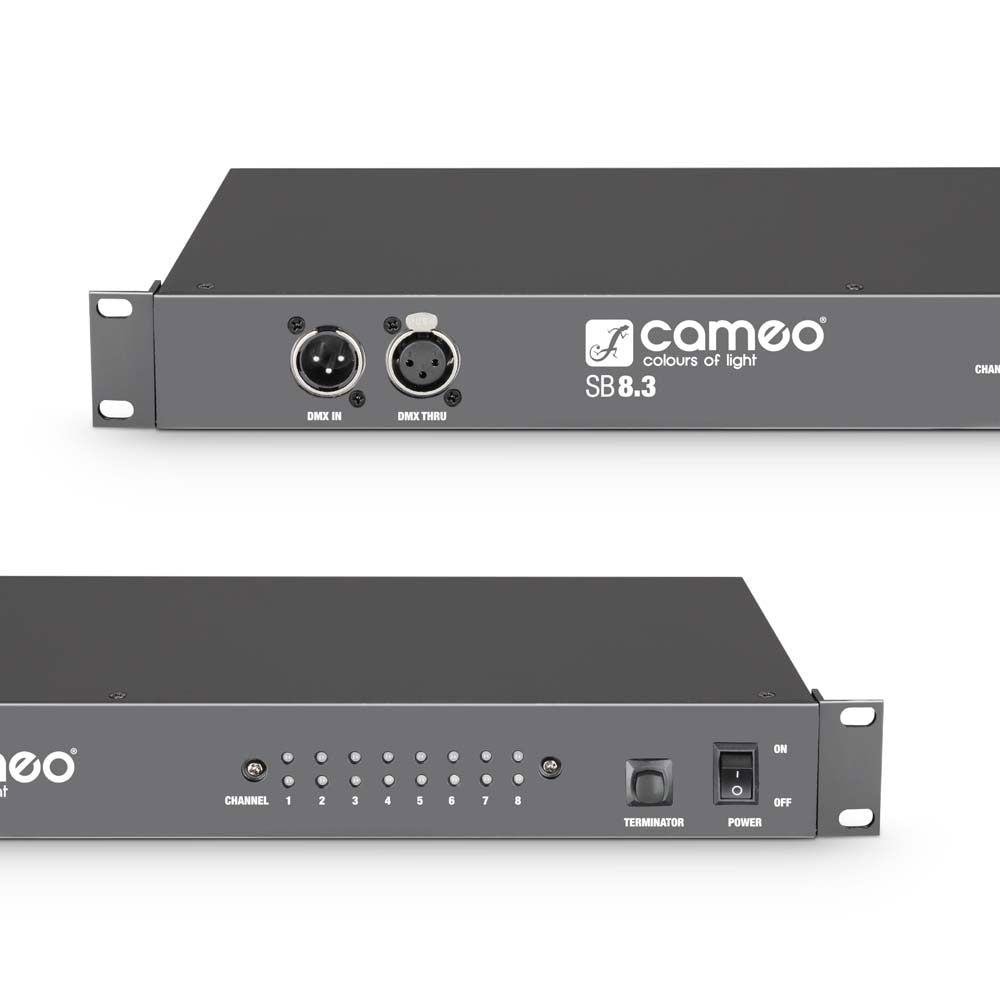

Die Frontplatte verfügt über 8 "Power" LEDs und 8 "Signal" LEDs. Jeder Kanal zeigt somit die Stromversorgung und das Vorhandensein eines DMX-Signals an.
Kann dieser DMX-Splitter in ein 19-Zoll-Rack eingebaut werden?
Dieses Modell belegt 1U in einem 19-Zoll-Rack, mit einer Breite von 483 mm und einer Höhe von 44 mm. Die Rack-Ohren sind umkehrbar, um eine umgekehrte Montage je nach gewünschtem Zugang zu den Anschlüssen zu ermöglichen. Die Stromversorgung mit 230 V AC erfolgt über eine IEC-Buchse, und der angegebene Stromverbrauch beträgt 15 W.
