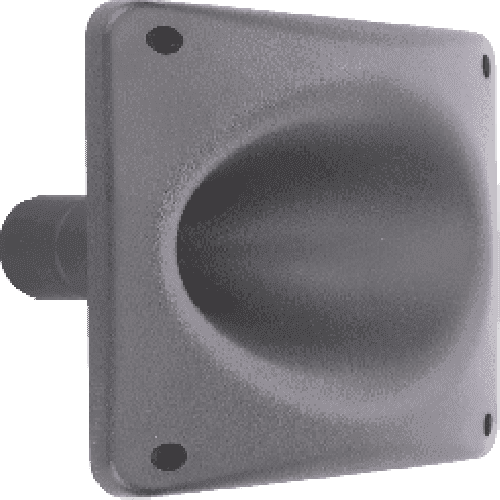

Celestion H1SC-8050

Ein kompaktes 1-Zoll-Horn, zugeschnitten auf Beschallungslautsprecher

In einem Beschallungslautsprecher spielt das Horn eine zentrale Rolle: Es leitet die Energie des Kompressionstreibers und strukturiert die Abstrahlung, um eine homogenere Wiedergabe im Hörbereich zu erzielen. Das H1SC-8050 folgt diesem Konzept mit einer quadratischen Geometrie und geringer Tiefe, ausgelegt für kompakte Formate, bei denen jeder Millimeter zählt. Es stellt eine sinnvolle Lösung sowohl für die Reparatur eines bestehenden Systems als auch für den maßgeschneiderten Aufbau eines Projekts dar, wobei ein einfacher und bewährter Ansatz mit einem 1-Zoll-Hals beibehalten wird.

Die angegebene Direktivität von 80 x 50 Grad zielt auf ein effektives Gleichgewicht zwischen Abdeckung und Kontrolle ab: weit genug geöffnet, um ein nahes Publikum abzudecken, und dennoch ausreichend gerichtet, um unnötige Streuung an Wänden zu begrenzen, die oft für Verständlichkeitsverluste in halligen Räumen verantwortlich ist.

Für wen und für welche Anwendungen?

Das Horn H1SC-8050 richtet sich an Tontechniker, Integratoren, Hersteller, Wartungswerkstätten und DIY-Enthusiasten, die einen zuverlässigen Waveguide für einen 1-Zoll-Kompressionstreiber suchen. Es eignet sich besonders für Frontlautsprecher von kleinen bis mittleren Formaten, Bühnenmonitore und feste Installationen (Bars, Mehrzweckräume, Gotteshäuser, Veranstaltungsorte), bei denen der Mittel-Hochtonbereich gebündelt werden soll, um die Klarheit von Stimmen und den Anschlag von Instrumenten zu bewahren.

Dank seines quadratischen Formats und der geringen Baugröße lässt es sich leicht in ein bestehendes Gehäuse, in ein Mietlautsprechersystem oder in eine individuelle Konstruktion integrieren, bei der die Optimierung der Frontplatte und die Kontrolle der Klangabdeckung Priorität haben.

Funktionen und akustische Vorteile

Direktivität 80 x 50 Grad: nützliche Kontrolle für die Verständlichkeit

Die 80 x 50 Grad Abstrahlung des H1SC-8050 ist darauf ausgelegt, einen kohärenten Schallstrahl mit strukturierter Abdeckung zu bieten, der hilft, die Verständlichkeit in schwierigen Umgebungen zu erhalten. In der Praxis ermöglicht diese Direktivität eine bessere "Ansteuerung" des Hörbereichs, indem die Energie außerhalb der Achse begrenzt wird, was dazu beiträgt, frühe Reflexionen (Seitenwände, Decke) zu reduzieren und die Verständlichkeit der Klangbotschaft zu verbessern.

Verstärktes ABS: Leichtigkeit, Steifigkeit und einfache Integration

Hergestellt aus verstärktem ABS kombiniert das Horn ein geringes Gewicht (0,20 kg) mit guter Steifigkeit - ein geschätztes Duo sowohl im mobilen Beschallungsbereich als auch bei festen Installationen. Diese Konstruktion erleichtert die Handhabung, den Transport und die Montage und trägt gleichzeitig zur Begrenzung von unerwünschten Vibrationen bei. Sein Format von 178 x 178 mm und die Tiefe von 88 mm ermöglichen eine saubere Integration an der Frontplatte, auch in flachen Lautsprechergehäusen oder in Projekten, bei denen die Ausrichtung der Komponenten kompakt bleiben muss.

1-Zoll-Hals und Schraubbefestigung: einfache Kompatibilität mit Kompressionstreibern

Mit seinem 1-Zoll-Hals (25,4 mm) und der angegebenen Kompatibilität mit Kompressionstreibern, die mit Schrauben befestigt werden, ist das H1SC-8050 für eine direkte und effektive Verbindung mit einer breiten Palette von 1-Zoll-Treibern konzipiert. Für ein optimales Ergebnis ist es wichtig, den angegebenen Einsatzbereich zu beachten und die Filterung entsprechend anzupassen: Dieses Horn ist für eine Frequenzantwort oberhalb von 1,5 kHz ausgelegt. Berücksichtigt man diesen Punkt bei der Wahl der Trennfrequenz und der Systemabstimmung, erzielt man einen saubereren Übergang und eine bessere Kohärenz im Mittel-Hochtonbereich.

Technische Daten

Impedanz (Ω)	0 Ω	Klemmung	1 "
Lautsprecherdurchmesser	Compression 1"	Tiefe	88 mm
Frequenzgang	> 1,5 kHz	Ausgangsleistung	0 W
Kategorie	Horn	Gewicht (kg)	0.2 kg
Chassis	ABS	Maße (mm)	178 x 178 x 88

Gehäuse	verstärktes ABS	Gewicht	0,20 kg
Direktivität	80 x 50 Grad	Kompatibilität	Kompressionstreiber mit Schraubbefestigung
Hals (Kehl)	1 in (25,4 mm)	Lautsprecherimpedanz	nicht anwendbar (passives Horn)
Treiberdurchmesser	1-Zoll-Kompressionstreiber	Leistung	nicht anwendbar (passives Horn)
Abmessungen (B x H x T)	178 x 178 x 88 mm
