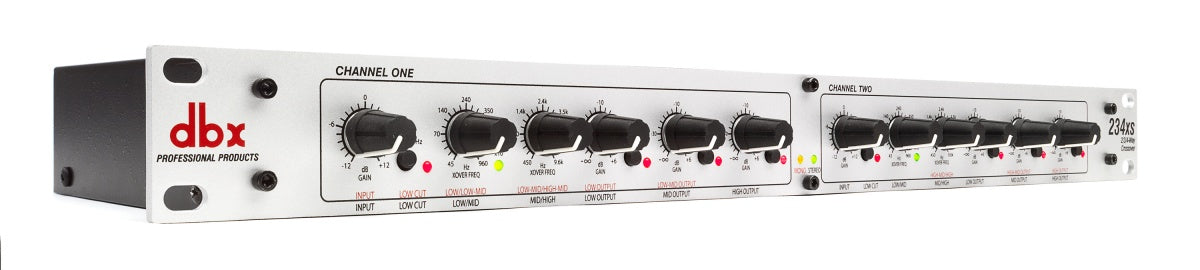

DBX 234XS - STEREO ACTIVE FILTER

Ein Klassiker im Multiway-Management zur Optimierung Ihrer Lautsprecher

Der dbx 234xs ist konzipiert, um die Verbindung zwischen Ihrem Mix (Mischpult, Prozessor, Interface) und einem Multiway-Lautsprechersystem herzustellen und dabei eine saubere und kontrollierte Frequenzverteilung zu gewährleisten. Sein "Prozessor"-Ansatz basiert auf einem Linkwitz-Riley-Filter mit 24 dB pro Oktave, einem geschätzten Standard, um besser kontrollierte Bandüberlappungen und eine kohärentere Summierung am Trennpunkt zu erzielen. Ergebnis: ein besser ausgerichtetes, klareres System, das sich in der Praxis leichter einstellen lässt.

Für wen und für welche Anwendungen?

Dieses aktive Stereo-Filter richtet sich an Anwender, die das Beste aus ihren aktiven oder passiven Lautsprechern (mit separater Endstufe) herausholen möchten: Tontechniker, Tourbands, anspruchsvolle DJs, Proberäume, Gotteshäuser, Clubs oder feste Installationen. Im Stereo-Modus mit 2 oder 3 Wegen ermöglicht es die Verteilung der Energie zwischen Sub, Tief-/Mittelton und Hochton je nach Systemkonfiguration. Im Mono-Modus mit 4 Wegen wird es zu einem effektiven Werkzeug für Setups, die mehr Wiedergabekanäle benötigen oder einen stärkeren "System-Tuning"-Ansatz für eine zentrale Beschallung verfolgen.

Kontrolle, Sicherheit und Präzision: die Schlüsselfunktionen des 234xs

Linkwitz-Riley-Filterung mit 24 dB pro Oktave

Der 234xs verwendet hochpräzise Linkwitz-Riley-Filter mit 24 dB pro Oktave. Diese Flankensteilheit fördert eine klare Trennung zwischen den Wegen, reduziert unerwünschte Interaktionen und hilft, ein stabileres Gleichgewicht zu bewahren, wenn Sie die Pegel der einzelnen Bänder anpassen. Es ist eine sinnvolle Wahl, um die Eigenschaften von Multiway-Lautsprechern voll auszunutzen und eine homogenere Wiedergabe zu erzielen.

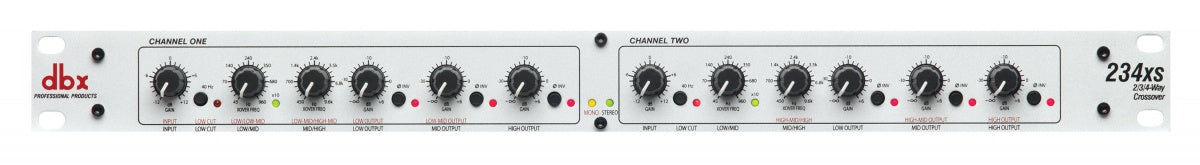

Praktische Einstellungen zur Systemausrichtung

Jeder Ausgang verfügt über eine individuelle Pegelregelung, ein entscheidender Punkt, um Ihr System schnell an Verstärker, Lautsprecher und Raumakustik anzupassen. Die Phasenumkehr an allen Ausgängen erleichtert Korrekturen bei Phasenproblemen zwischen den Wegen (z. B. zwischen Sub und Tops) und spart Zeit bei Tests.

40 Hz Hochpassfilter und Bass-Summierung für Subwoofer

Der 40 Hz Hochpassfilter hilft, unerwünschte sehr tiefe Frequenzen zu begrenzen, die oft "Rumble", Headroom-Verlust und unnötige Belastungen der Lautsprecher verursachen. Für die Subwoofer-Verwaltung integriert der 234xs eine Bass-Summenschaltung : die Bässe können addiert werden, um einen Mono-Sub-Ausgang bereitzustellen - eine gängige Konfiguration in der Beschallung, um den Impact zu verstärken und die Platzierung der Subwoofer zu vereinfachen.

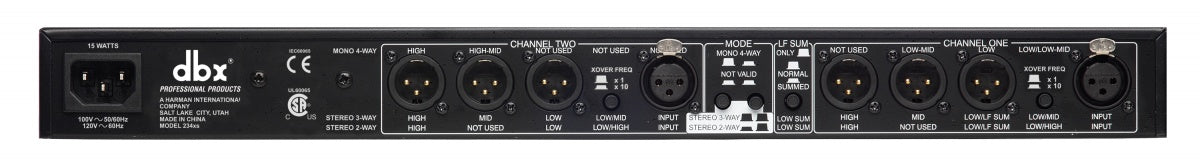

Symmetrische XLR-Anschlüsse für zuverlässige Integration

Die symmetrischen XLR-Eingänge und -Ausgänge lassen sich problemlos in ein Beschallungsrack integrieren und sorgen für eine robustere Verbindung über lange Kabelstrecken. Der 234xs fühlt sich sowohl im mobilen Betrieb als auch in festen Installationen wohl und verfolgt dabei einen klaren Ansatz: trennen, ausbalancieren, kontrollieren.

Technische Daten

Anzahl Kanäle

2

Höheneinheit

1

Stereo-Modus	2 oder 3 Wege	Frequenzgang	20 Hz bis 20 kHz, +0/-0,5 dB
Mono-Modus	4 Wege	Klirrfaktor + Rauschen	unter 0,004 % bei +4 dBu, 1 kHz
Hochpassfilter	40 Hz	Signal-Rausch-Verhältnis Stereo	über 94 dB (Tiefbass), über 93 dB (Mittelton), über 90 dB (Hochton)
Phasenumkehr	an allen Ausgängen	Signal-Rausch-Verhältnis Mono	über 94 dB (Tiefbass), über 92 dB (unterer Mittelton), über 92 dB (oberer Mittelton), über 88 dB (Hochton)
Pegelregelung	individuell pro Ausgang	Referenz	+4 dBu, 22 kHz
Filtertyp	Linkwitz-Riley 24 dB pro Oktave	Dynamikumfang	über 106 dB
Eingänge	2 symmetrische XLR-Anschlüsse	Übersprechen	unter -80 dB, 20 Hz bis 20 kHz
Ausgänge	symmetrische XLR-Anschlüsse	Rack-Format	1U
Maximaler Eingangspegel	+22 dBu	Abmessungen	486 x 175 x 45 mm
Maximaler Ausgangspegel	+20 dBu (600 Ohm)	Gewicht	1,8 kg
