Definitive Audio Td 400 Mh

Warum UHF True Diversity eine bewährte Lösung für Multi-Mikrofon-Konfigurationen bleibt

Bei Multi-Mikrofon-Konfigurationen hat die Priorität darin, ein stabiles, reproduzierbares und einfach zu handhabendes Signal auf der Bühne und bei Auftritten zu gewährleisten. Die UHF-Architektur in Kombination mit einer PLL-Frequenzsynthese erfüllt diese Anforderung durch präzise Kanalauswahl und gleichmäßige Betriebsmerkmale. Das True Diversity nutzt zwei Empfangswege, um die Zuverlässigkeit zu verbessern, wenn die Funkumgebung komplexer wird (Bewegungen, Reflexionen, Hindernisse) - ein entscheidender Punkt, sobald mehrere Sender eingesetzt werden.

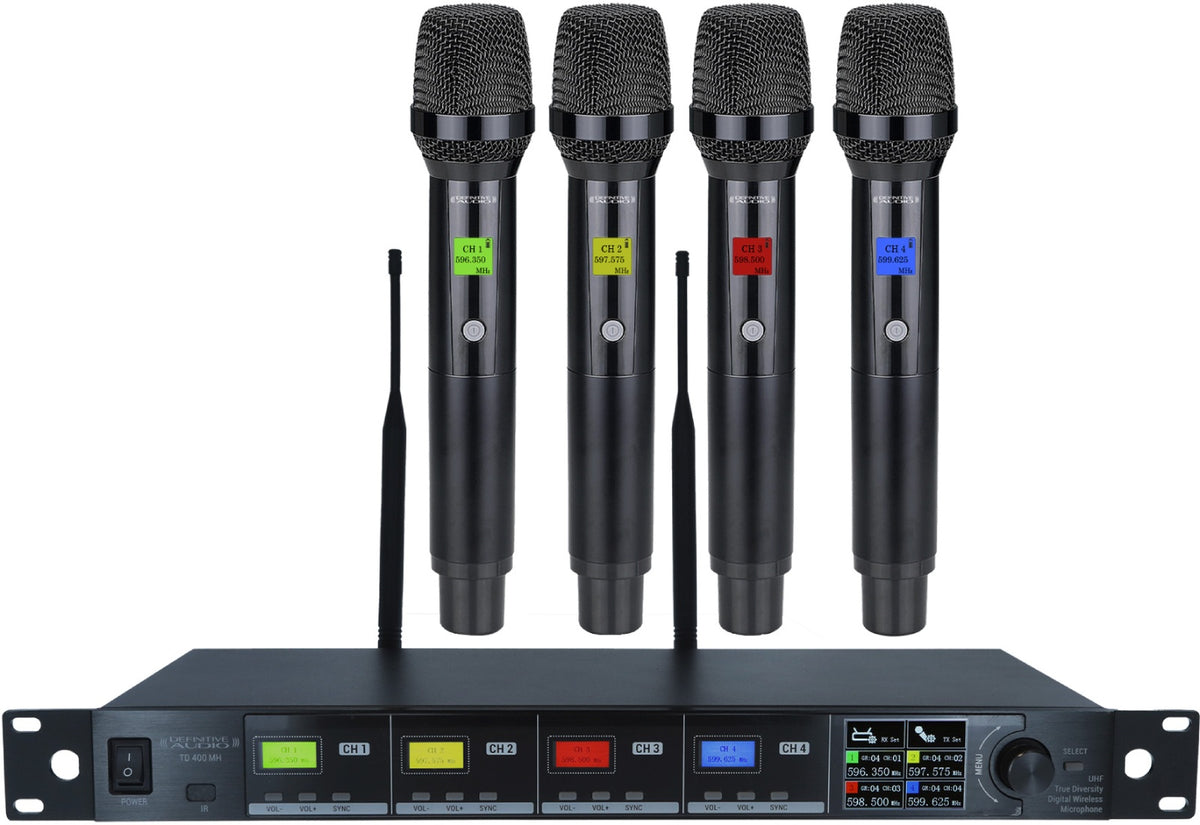

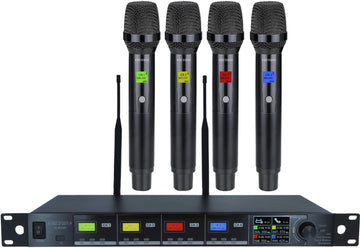

Für wen ist dieses 4-Handmikrofon-Paket gedacht?

Dieses System ist für Anwendungen konzipiert, bei denen bis zu vier Stimmen gleichzeitig beschallt werden müssen: Moderation, Konferenz, Mehrzweckräume, Gottesdienste, Vereine, Gesangsunterricht, Firmenveranstaltungen oder kleine Live-Bands. Die angegebene Reichweite beträgt 60 m in gerader Entfernung, was für kompakte Bühnen und Indoor-Events geeignet ist, während das 1U-Rackformat eine saubere Installation ermöglicht.

Schlüsselfunktionen für schnelle Nutzung und effizientes Funkmanagement

Große Abstimmungsbreite und Frequenzorganisation

Der Empfänger bietet eine Abstimmungsbandbreite von bis zu 50 MHz und bis zu 2000 umschaltbare Frequenzen (je nach Region). Dieser Spielraum erleichtert die Anpassung an lokale Bedingungen und die Koexistenz mit anderen HF-Systemen. Die Frequenzgruppenkonzeption unterstützt zudem die Strukturierung der Kanal-Konfiguration.

Vereinfachte Sender-Synchronisation

Die ACT-Funktion ermöglicht die kabellose Synchronisation des Senders über eine Infrarotschnittstelle. Praktisch reduziert dies Handgriffe und beschleunigt die Inbetriebnahme - ein großer Vorteil bei Bühnenwechseln oder temporären Installationen.

Kontrolle und Lesbarkeit unter Realbedingungen

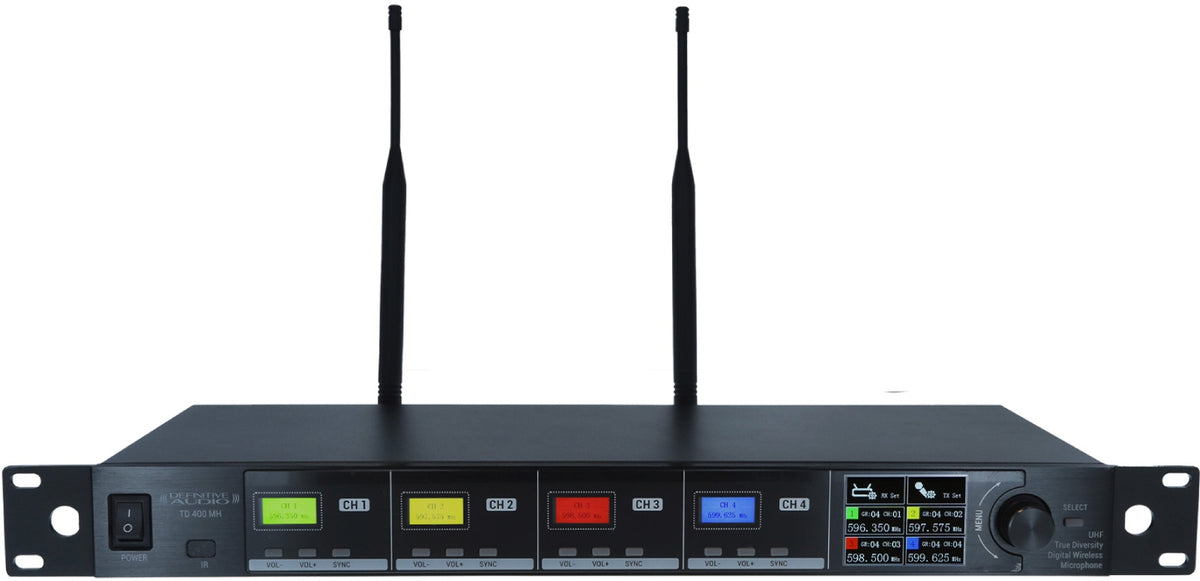

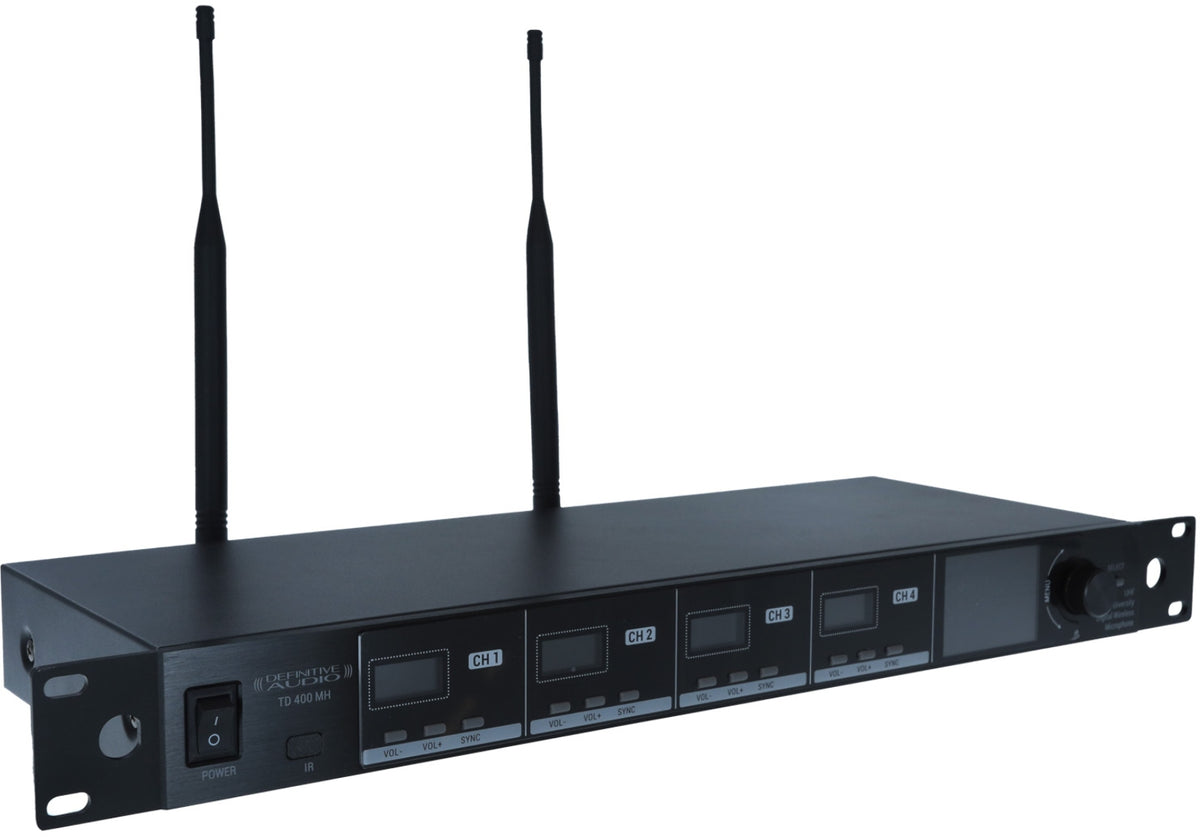

Die Frontseite verfügt über 4 Farb-LCD-Displays und eine Bedienoberfläche mit 1 Hauptsteuerung und 4 Unterkanälen, die farbige LCD-Anzeigen der Funktionen bieten. Die Hintergrundfarbe der Unteranzeige ist einstellbar, ein nützliches Detail zur Verbesserung der Lesbarkeit je nach Umgebungslicht und Rack-Entfernung.

Audio: Direkt, Mix und Klangbearbeitung

Für die Konsolenintegration stehen 4 symmetrische XLR-Ausgänge zur Verfügung (ideal zur separaten Verarbeitung jedes Mikrofons) sowie ein symmetrischer 6,35 mm Klinkenausgang vom Typ Mix Out für einen Summenausgang. Ein 7-Band-EQ-Prozessor ist integriert, um den Klang schnell an Stimme, Raum oder Beschallungssystem anzupassen.

Handmikrofone: Nierencharakteristik und Farbdisplay

Die vier Handmikrofone verfügen über eine kardioide Kapsel, um die Stimme zu priorisieren und Rückkopplungen besser zu kontrollieren, sowie ein farbiges LCD-Display zur Informationsanzeige. Die PLL-Frequenzsynthese ist auch bei den Sendern vorhanden, mit einer angegebenen Sendeleistung von bis zu 30 mW (je nach Region).

Technische Daten

Kategorie

Komplettsystem

Richtwirkung

Nierencharakteristik

Typ	Vierfaches UHF True Diversity Handmikrofonsystem mit 4 Kanälen	Modulationsart	FM-Modulation
Band	UHF	RF-Empfindlichkeit	bei Eingang 6 dBµV, S/N größer als 80 dB
UHF-Frequenzbereich	580 bis 608 MHz	Arbeitsbereich	60 m in gerader Entfernung
Schaltung	PLL-Phasensperre (stabile Eigenschaften, geringe Harmonische Strahlung)	Stiller Kontrollmodus	Audio-Code und Rauschsperre
Abstimmungsbandbreite	bis zu 50 MHz (bis zu 2000 umschaltbare Frequenzen, je nach Region)	Integrierter Frequenzgang	50 Hz bis 18 kHz (+/-3 dB)
Konzeption	Frequenzgruppen	Integrierte THD	unter 0,5 % bei 1 kHz
Maximale Sendeleistung	13 dBm (je nach Region)	Anzeige am Bedienfeld	LCD + LED
Antennenverteilungssystem	integriert	Gehäuse	1U
Antennen	2 Antennenanschlüsse	Rackohren	mitgeliefert
Mitgelieferte Antennen	2 separate Antennen für besseren Empfang	Abmessungen (mm)	483 x 46 x 162
Equalizer-Prozessor	7-Band einstellbar	Gewicht	4,60 kg
ACT-Funktion	kabellose Sender-Synchronisation über Infrarotschnittstelle	Empfangsverstärkung	feste Verstärkung
Frequenzgang	50 Hz bis 16 kHz (linearer Frequenzgang)	Sendeleistung	bis zu 30 mW (je nach Region)
Ausgänge	4 symmetrische XLR-Ausgänge	Stromverbrauch	unter 130 mA
Ausgang	symmetrischer 6,35 mm Klinkenausgang "Mix Out"	Display	Farb-LCD
Empfangskanal	Einzelkanal	Kapsel	kardioid
Oszillationsmodus	PLL-Phasensperre, Frequenzsynthese
