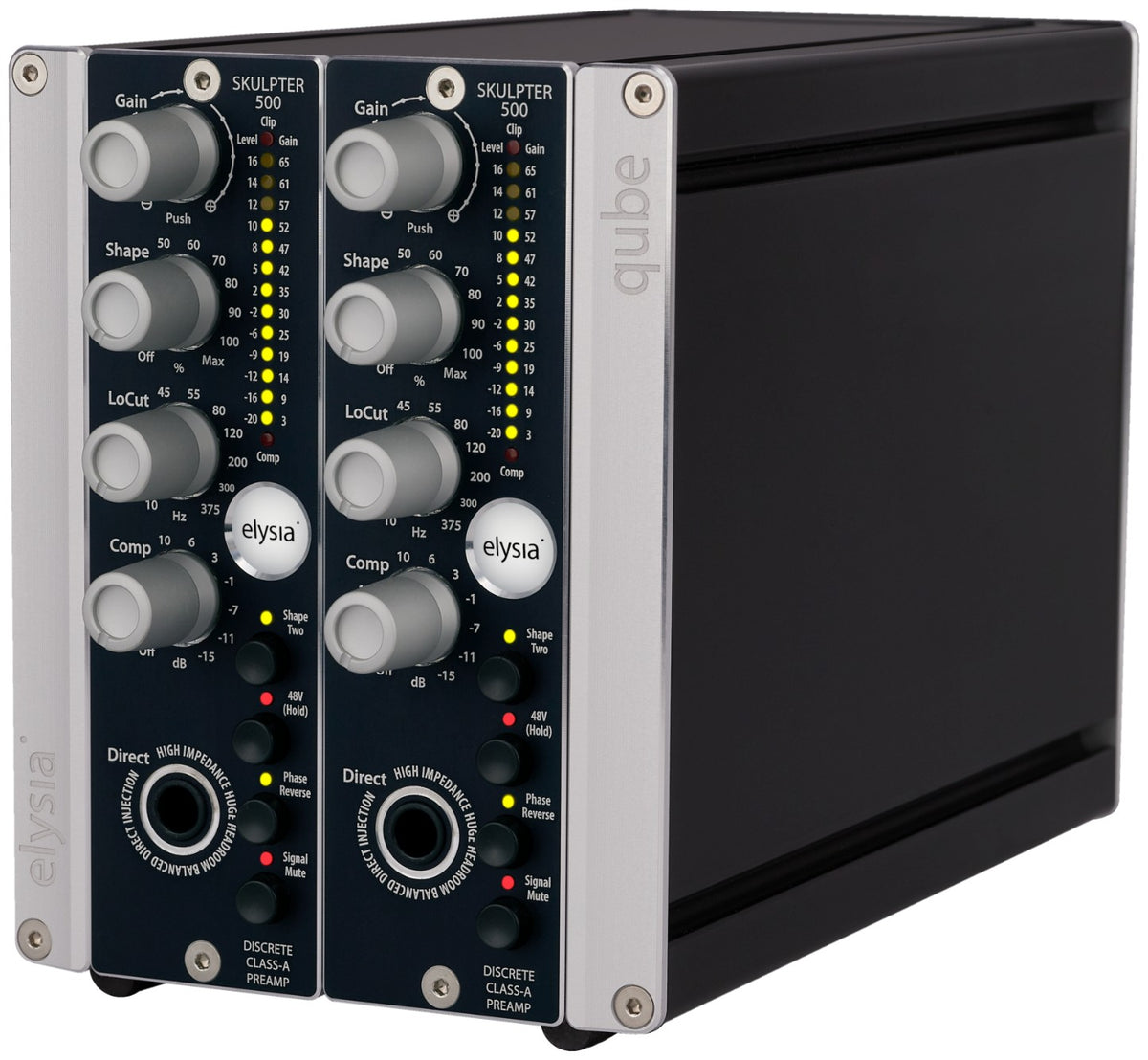

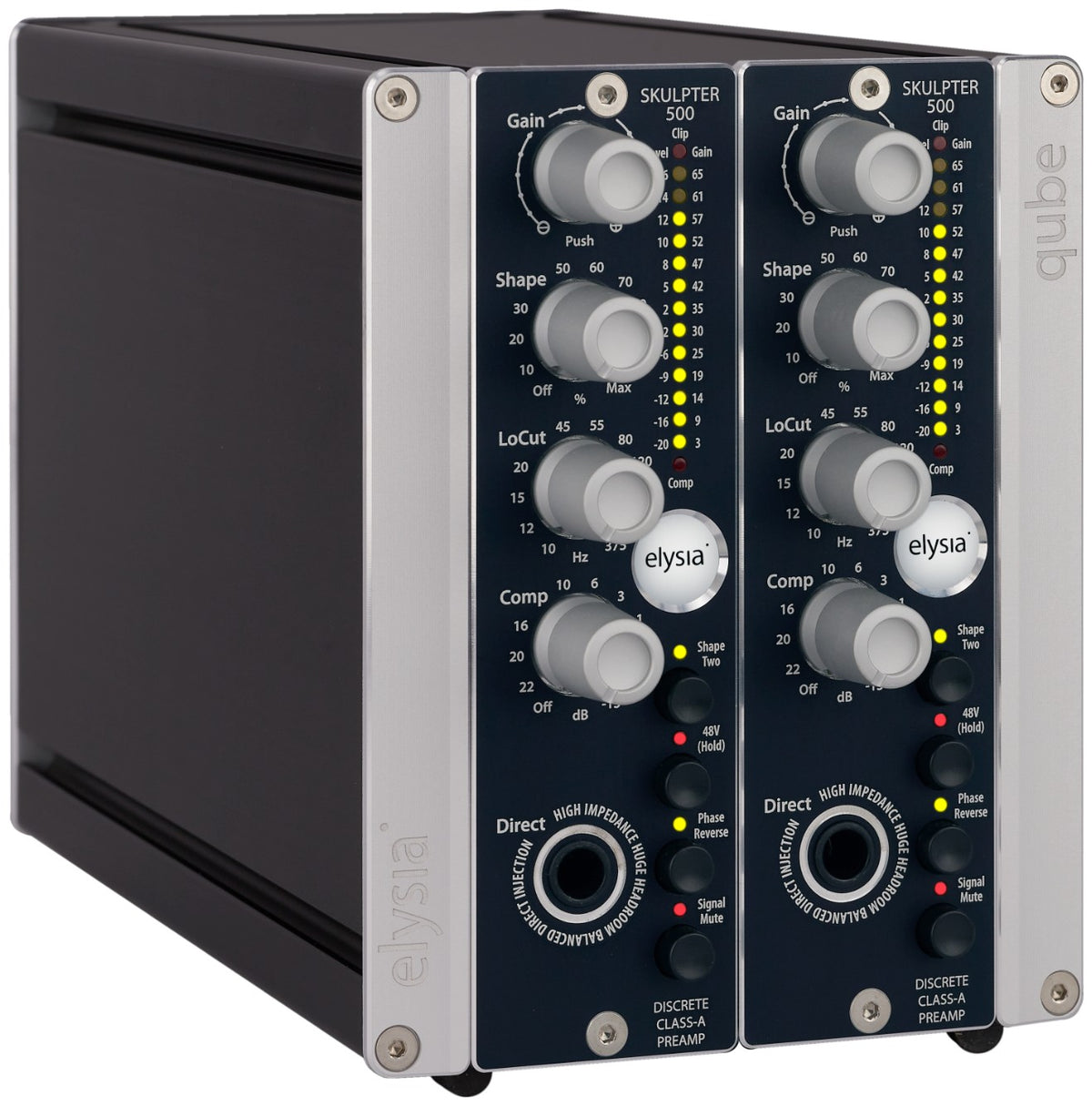

Elysia skulpter2 qube

Ein 500er-Modul, das über die Rolle eines Preamps hinausgeht

Der elysia skulpter 500 vereint Mikrofonverstärkung, Instrumenteneingang, Klangfarbenbearbeitung und Kompression in einem einzigen Modul. Sein Konzept setzt auf einen sorgfältig ausgeführten analogen Signalweg und Bedienelemente, die während der Aufnahme direkt genutzt werden können. Anstatt mehrere externe Bearbeitungsstufen einzusetzen, ermöglicht er es, bereits bei der Aufnahme einen Sound zu formen und dabei einen offenen, natürlichen Charakter zu bewahren, wenn die Bearbeitungsfunktionen nicht aktiviert sind.

Für Stimmen, Instrumente und Line-Quellen

Dieser Mikrofon-Preamp mit DI und Kompressor richtet sich an Studios, die schnell zwischen Gesang, Bass, Gitarre oder Synthesizer wechseln möchten. Der hochohmige DI-Eingang bewahrt das Signal passiver Tonabnehmer, während der Eingang dank seiner hohen Pegelfestigkeit auch Line-Signale, symmetrisch oder unsymmetrisch, verarbeiten kann.

Bei der Aufnahme hilft das Hochpassfilter dabei, Rumpelgeräusche zu reduzieren, während die Kompression Pegelschwankungen stabilisiert. Beim Mixing bieten die Shape-Funktionen eine Möglichkeit, eine Quelle zu verdichten. Die getrennte Speicherung der Mikrofon- und DI-Gain-Einstellungen erleichtert den Instrumentenwechsel, ohne die jeweils passenden Verstärkungseinstellungen der einzelnen Eingänge zu verlieren.

Präzise Verstärkung, eine wählbare Klangfarbe

Gain-Regelung über geschaltete Widerstände

Der skulpter verwendet Festwiderstände, die über eine Kaskade aus Relais und elektronischen Schaltern geschaltet werden. Der Encoder mit 20 Rastungen pro Umdrehung bietet Zugriff auf 40 Gain-Werte in Schritten von 1,5 oder 2 dB. Der aktive Gain-Wert wird beim Ausschalten gespeichert und bei der nächsten Session wiederhergestellt. Beim Wechsel vom Mikrofon- zum DI-Eingang wird die entsprechende Einstellung automatisch abgerufen.

Zwei Shape-Modi zur Bearbeitung des Klangs

Der für Instrumente konzipierte Modus Shape One kombiniert harmonische Anreicherung und eine Filterkurve, um mehr Körper zu verleihen, ohne aggressive Spitzen zu erzeugen. Die Intensität der Sättigung hängt vom Eingangspegel und vom Preamp-Gain ab. Der für Stimmen entwickelte Modus Shape Two nutzt eine progressive Sättigung mit einem Verhalten ähnlich einer Röhrenkennlinie: Pegelspitzen werden durch sanftes Clipping abgemildert, anstatt in eine deutlich hörbare Verzerrung überzugehen.

Musikalische Kompression ohne komplexe Einstellungen

Der integrierte Kompressor verfügt über ein einziges Potentiometer zur Einstellung des Thresholds. Seine feste Ratio von 3:1 und sein progressives Knee ermöglichen eine zurückhaltende Bearbeitung. Die diskrete, in Class A aufgebaute Audioschaltung wird mit einem für Stimmen und Instrumente optimierten RMS-Detektor kombiniert. Die Funktion Auto Fast verkürzt die Attack-Zeit automatisch, wenn starke Impulse oder Transienten dies erfordern.

Bedienelemente für den Studioalltag

Das variable Hochpassfilter von 10 bis 375 Hz mit einer Flankensteilheit von 12 dB pro Oktave ermöglicht eine präzise Anpassung der Tiefenbereinigung. Sein diskreter Class-A-Verstärker ist auf Transparenz ausgelegt. Die Phasenumkehr erfolgt ohne zusätzliche Inverterstufe im Audiosignalweg; beim Umschalten sorgt eine kurze Unterbrechung dafür, dass keine Schaltgeräusche entstehen.

Die Mute-Funktion schaltet den Ausgang sofort stumm, um ein Kabel, Mikrofon oder Instrument zu wechseln. Sie wird außerdem beim Einschalten und bei Änderungen des Phantomspeisungsstatus kurzzeitig aktiviert. Diese 48-V-Phantomspeisung wird im Modul erzeugt und ist daher nicht von der Qualität der Stromversorgung des verwendeten Racks abhängig. Zum Aktivieren oder Deaktivieren muss die entsprechende Taste zwei Sekunden lang gedrückt werden, um versehentliche Bedienvorgänge zu vermeiden.

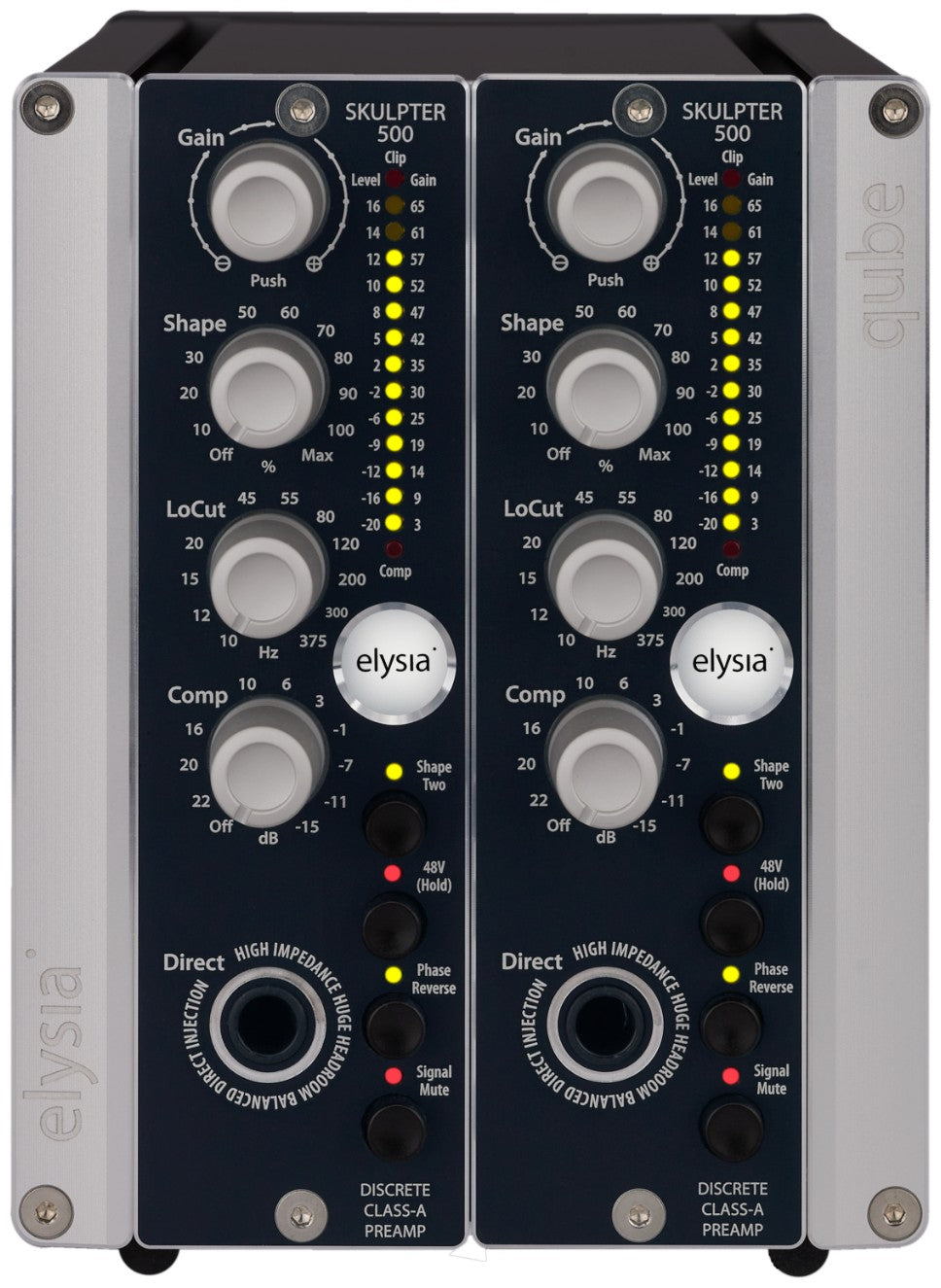

Schließlich bündelt das 15-LED-Display die wichtigsten Informationen: Eingangs-Clipping, Kompressionsintensität und Ausgangspegel. Durch Drücken des Encoders wird das VU-Meter vorübergehend zur Gain-Anzeige, wobei der Wert auf der dafür vorgesehenen Skala abgelesen werden kann.

Technische Daten

Anzahl Kanäle	2	Energieverbrauch im Nennbetrieb (Wh)	8 W
EQ	Höhen-Filter

Typ	hochwertiger analoger Vorverstärker im 500er-Serienformat.	Kompressor	diskrete Class-A-Schaltung, RMS-Detektor, über einen einzigen Potentiometer regelbarer Threshold.
Gain-Regelung	per Relais und elektronischen Schaltern geschaltete Festwiderstände.	Kompressionsverhältnis	3:1 mit weichem Übergang.
Gesamter Gain-Bereich	3 bis 65 dB.	Auto Fast	automatische Verkürzung der Attack-Zeit bei starken Impulsen und Transienten.
Auflösung	40 Werte in Schritten von 1,5 oder 2 dB.	Polaritätsumkehr	ohne zusätzlichen Inverterverstärker, mit automatischer Stummschaltung für einige Millisekunden beim Umschalten.
Encoder	20 Rastungen pro Umdrehung.	Frequenzgang bei 3 dB Gain	10 Hz bis 170 kHz bei -3 dB.
Speicherfunktion	getrennte Mikrofon- und DI-Gains, automatischer Abruf beim Wechsel des Eingangs sowie Speicherung des Gains beim Ausschalten.	Frequenzgang bei 29 dB Gain	10 Hz bis 170 kHz bei -3 dB.
DI-Eingang	JFET-Technologie, auf der Vorderseite, für symmetrische und unsymmetrische Signale.	THD+N bei +6 dBu über 20 Hz bis 22 kHz	0,007 % bei 3 dB Gain und 0,007 % bei 29 dB Gain.
Maximaler Mikrofon-Eingangspegel	+19 dBu.	Hintergrundrauschen über 20 Hz bis 20 kHz, A-bewertet	-97 dBu bei 3 dB Gain und -93 dBu bei 29 dB Gain.
Maximaler DI-Eingangspegel	+19 dBu.	Gleichtaktunterdrückung bei +6 dBu am Ausgang und 29 dB Gain	+87 dB bei 1 kHz und +69 dB bei 10 kHz.
Mikrofon-Eingangsimpedanz	13,6 kOhm.	Multifunktionsanzeige	15 LEDs, davon 13 für den Ausgangspegel, eine für das Clipping am Eingang und eine für die Kompressionsintensität.
DI-Eingangsimpedanz	1 MOhm.	Variable Helligkeit	progressive Anzeige der Pegel, Übersteuerung und Kompression.
Ausgangsimpedanz	62 Ohm.	Gain-Anzeige	durch Drücken des Encoders zugänglich, mit eigener Skala.
Shape One	harmonische Sättigung und an Instrumente angepasste Filterkurve.	Mute	sofortige Stummschaltung des Ausgangs, die auch beim Start kurzzeitig aktiviert wird.
Shape Two	progressive Sättigung und an Stimmen angepasste Filterkurve mit sanftem Clipping.	Phantomspeisung	48 V, im Modul erzeugt; Aktivierung durch zweisekündiges Drücken und vorübergehende Stummschaltung des Ausgangs.
Hochpassfilter	variable Frequenz von 10 bis 375 Hz, Flankensteilheit von 12 dB pro Oktave, diskreter Class-A-Verstärker.
