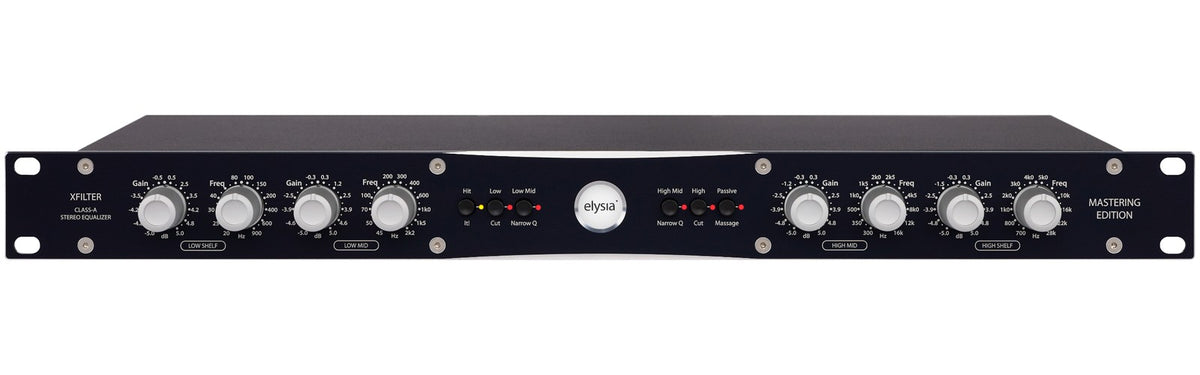

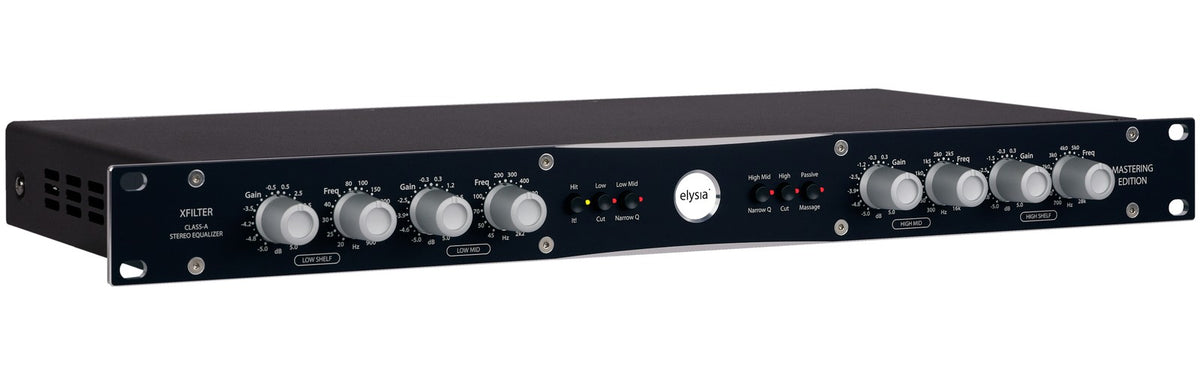

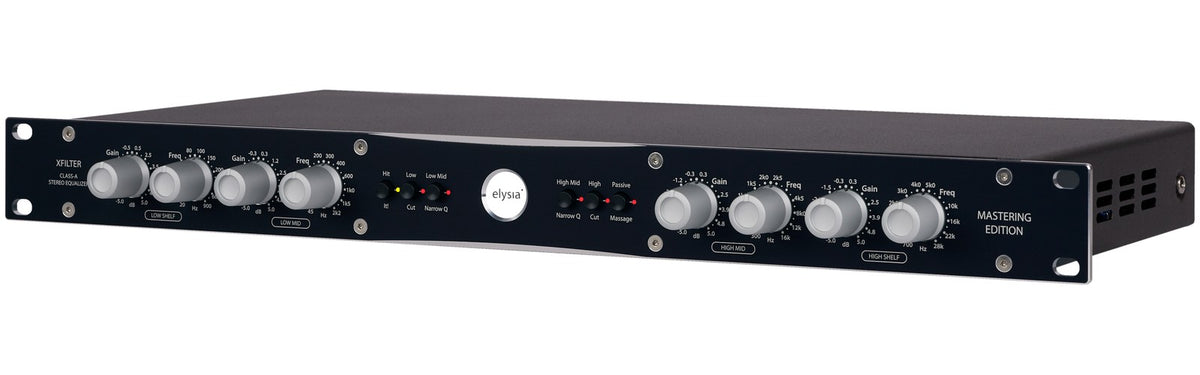

Elysia xfilter Mastering Edition

Vom ursprünglichen xfilter zu einer auf die Finalisierung ausgelegten Edition

Wie der museq gehört auch der xfilter zur selben Produktfamilie und verbindet ein analoges Class-A-Design mit einem leichten Rack-Format. Die xfilter Mastering Edition übernimmt diese Grundlage und passt sie an die feinfühlige Bearbeitung eines kompletten Mixes an: das Fundament justieren, die Mitten freistellen oder die Höhen öffnen, ohne das musikalische Gleichgewicht aus dem Lot zu bringen.

Im Vergleich zum xfilter Standard setzt diese Edition auf einen feineren Regelbereich von -5 bis +5 dB sowie auf einen erweiterten Arbeitsbereich mit einem maximalen Pegel von +27 dBu am Eingang wie am Ausgang. Diese Weiterentwicklungen erleichtern maßvolle Korrekturen und die Integration in eine analoge Mastering-Kette.

Für Mastering-Ingenieure und Produzenten, die auf ein ausgewogenes Klangbild achten

Dieser analoge Stereo-Equalizer richtet sich an Studios, die Farbe und tonale Geschlossenheit präzise bearbeiten möchten. Bei einer akustischen Produktion ermöglicht er es, die Nuancen des Spiels zu unterstützen; bei einem elektronischen Stück hilft er dabei, den Bassbereich zu strukturieren und die Präsenz der oberen Frequenzen zu kontrollieren.

Der gekoppelte Stereobetrieb ermöglicht es, den linken und rechten Kanal mit einem einzigen Satz Bedienelemente zu bearbeiten. So lässt sich das gesamte Programm anpassen, ohne jede Einstellung auf zwei separaten Kanälen wiederholen zu müssen. Die Rastungen und die Skala erleichtern zudem das Wiederaufnehmen einer Session sowie den Vergleich mehrerer Einstellungen.

Vier aktive Bänder und eine passive Oberflächenbehandlung der Höhen

Feine Korrekturen mit auf musikalische Anwendungen abgestimmten Filtern

Die vier aktiven Bänder verfügen über einen bewusst begrenzten Gain-Regelbereich. Die Bänder für Bässe und Höhen arbeiten als Low Shelf und High Shelf, um das Fundament und die Offenheit des Mixes zu verändern. Sie können außerdem unabhängig voneinander als Hochpass- und Tiefpassfilter geschaltet werden, mit einer Flankensteilheit von 12 dB pro Oktave und einer Resonanzspitze bei der Grenzfrequenz.

Diese Resonanz bietet eine zusätzliche Möglichkeit, die Spektrumsgrenzen zu formen: den Bassbereich straffen und gleichzeitig in der Nähe der Grenzfrequenz Kontur bewahren oder einen Höhenbereich betonen, ohne die gesamten oberen Frequenzen anzuheben. Die beiden parametrischen Mittenbänder bieten einen zwischen 0,5 und 1,0 umschaltbaren Q-Faktor für breite oder gezieltere Eingriffe.

Ihr proportionales Q-Verhalten bevorzugt musikalische Korrekturen anstelle extrem schmaler Frequenzabsenkungen. Die Wahl der Bandbreite lässt sich unabhängig von der Gain-Einstellung umschalten: So können Sie den bearbeiteten Bereich an das Klangmaterial und die Zielsetzung des Masterings anpassen.

Eine LC-Schaltung zum Öffnen der oberen Frequenzen

Zusätzlich zu den vier aktiven Bändern sorgt ein festes und schaltbares passives LC-Filter für eine weitere Klangtextur in den hohen Frequenzen. Es erzeugt eine leichte Resonanzspitze bei 12 kHz, gefolgt von einer Absenkung ab 17 kHz. Seine Wirkung konzentriert sich auf diesen Bereich, statt unterschiedslos sämtliche Höhen zu betonen.

Diese „passive Massage“ ermöglicht es, mit einer einzigen Bedienung mehr Offenheit zu erzielen. Die Spulen verfügen über individuelle Abschirmungen, um äußere Einflüsse wie Brummen und unerwünschte Störgeräusche zu begrenzen.

Eine Konstruktion mit besonderem Augenmerk auf stereoide Präzision

Die Mehrschicht-Potentiometer werden mit Audio Precision und speziellen computergestützten Routinen gemessen und selektiert. Diese Auswahl begrenzt kanalbezogene Abweichungen, die durch Bauteiltoleranzen entstehen. Auch die Folienkondensatoren verfügen über eine doppelt so enge Toleranz wie der für diese Konstruktion angegebene Industriestandard.

Die Eingänge, Ausgänge und diskreten Mischstufen sind in einen vollständig in Class A ausgeführten Audioweg integriert. Die Leiterplatten mit vier Schichten verfügen über eine eigene Massefläche zur Abschirmung, die in der Nähe der Audiopfade angeordnet ist, um elektrische Interferenzen zu reduzieren – insbesondere dann, wenn die Filternetzwerke bei Einstellungen im Bassbereich empfindlicher reagieren.

Technische Daten

Kategorie	Equalizer	Rack-Einheit	1

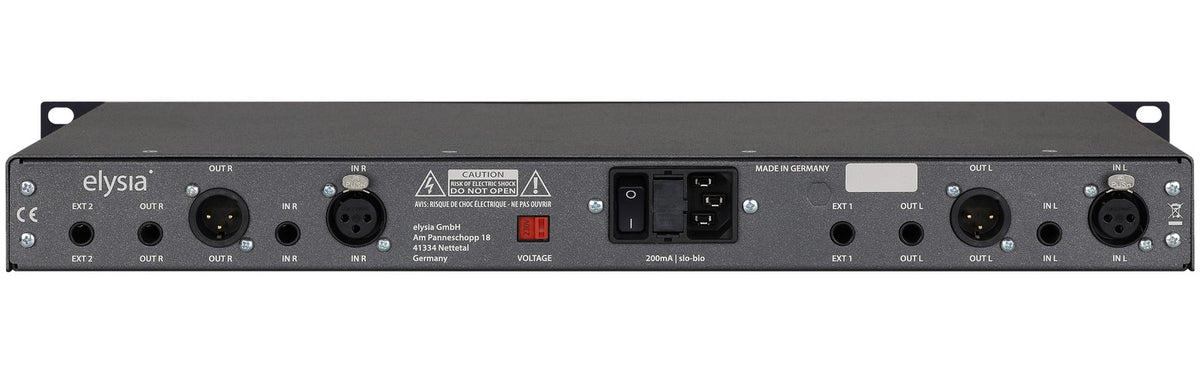

Anzahl Kanäle	2	Analogausgänge	Klinke, XLR
EQ	4 Kanäle	Farbe	Schwarz

Typ	analoger Stereo-Equalizer im Rack-Format.	Resonanz des passiven Filters	leichte Anhebung bei 12 kHz; Beginn der Absenkung bei 17 kHz.
Version	xfilter Mastering Edition, für das Mastering optimiert.	Potentiometer	41 gerastete Positionen und detaillierte Skalierung.
Topologie	vollständig in Class A ausgeführter Audiopfad.	Zwei vierschichtige Leiterplatten	zwei Audio-Schichten, eine Versorgungsschicht und eine dedizierte Kupfer-Massefläche zur Abschirmung.
Eingänge, Ausgänge und Mischstufen	diskrete Schaltungstechnik.	Frequenzgang bei -3,0 dB	untere Grenzfrequenz unter 10 Hz, obere Grenzfrequenz 400 kHz.
Betriebsart	Stereo gekoppelt, mit einem einzigen Satz Bedienelemente für beide Kanäle.	THD+N bei 0 dBu, von 20 Hz bis 22 kHz	0,01 %.
Anzahl der aktiven Bänder	4.	THD+N bei +10 dBu, von 20 Hz bis 22 kHz	0,008 %.
Gain-Bereich der vier Bänder	von -5 bis +5 dB.	Rauschpegel, von 20 Hz bis 20 kHz, A-bewertet	-92 dBu.
Äußere Bänder	Low-Shelf und High-Shelf.	Dynamikbereich, von 20 Hz bis 22 kHz	120 dB.
Flankensteilheit der Hochpass- und Tiefpassfilter	12 dB pro Oktave.	Maximaler Eingangspegel	+27 dBu.
Mittenbänder	2 parametrische Filter mit proportionalem Q.	Maximaler Ausgangspegel	+27 dBu.
Umschaltbarer Q-Faktor	0,5 für eine breite Korrektur und 1,0 für eine schmalere Korrektur.	Eingangsimpedanz	10 kOhm.
Zusätzlicher Höhenfilter	festes, umschaltbares passives LC-Filter mit einzeln abgeschirmten Spulen.	Ausgangsimpedanz	68 Ohm.
