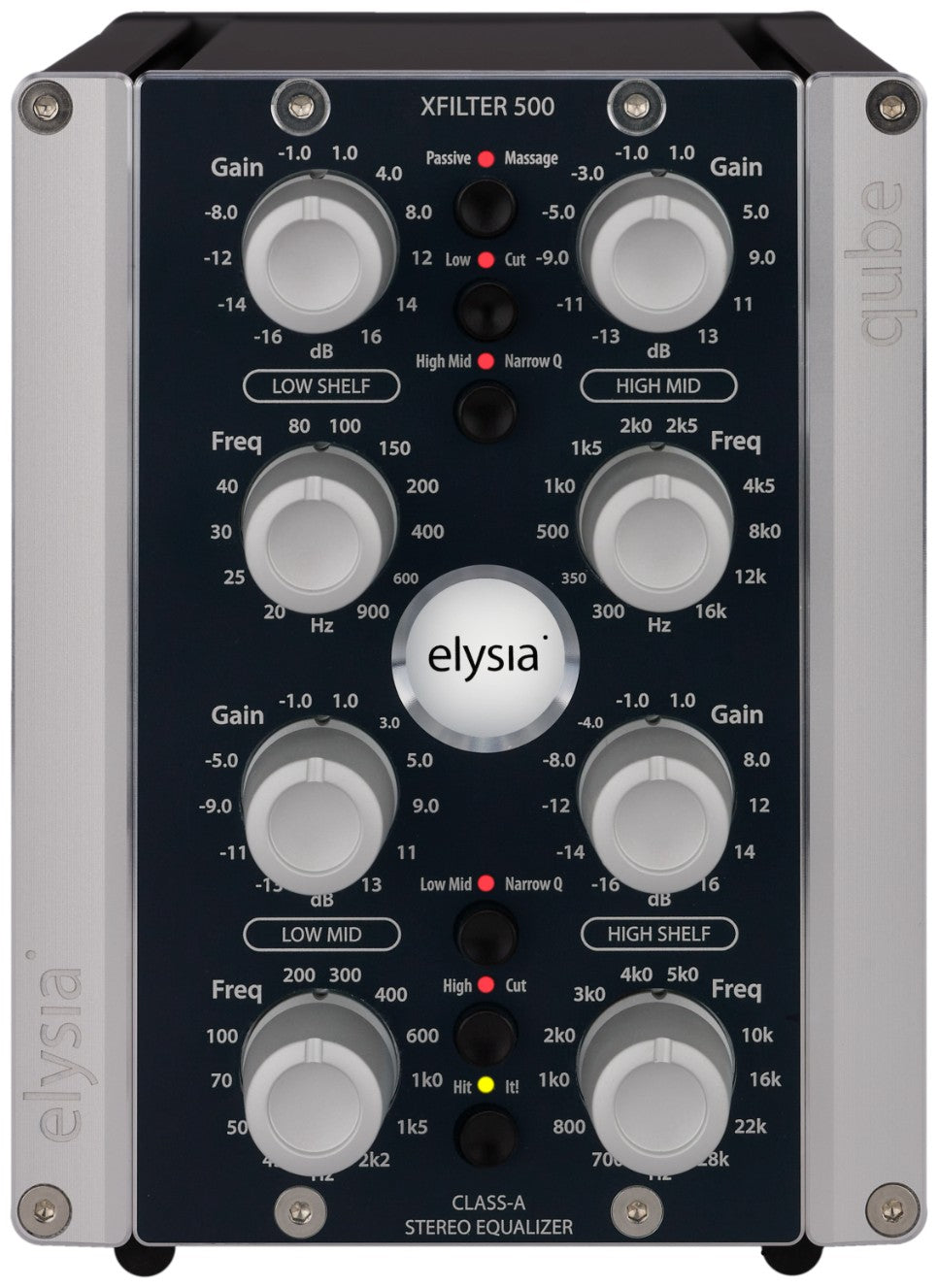

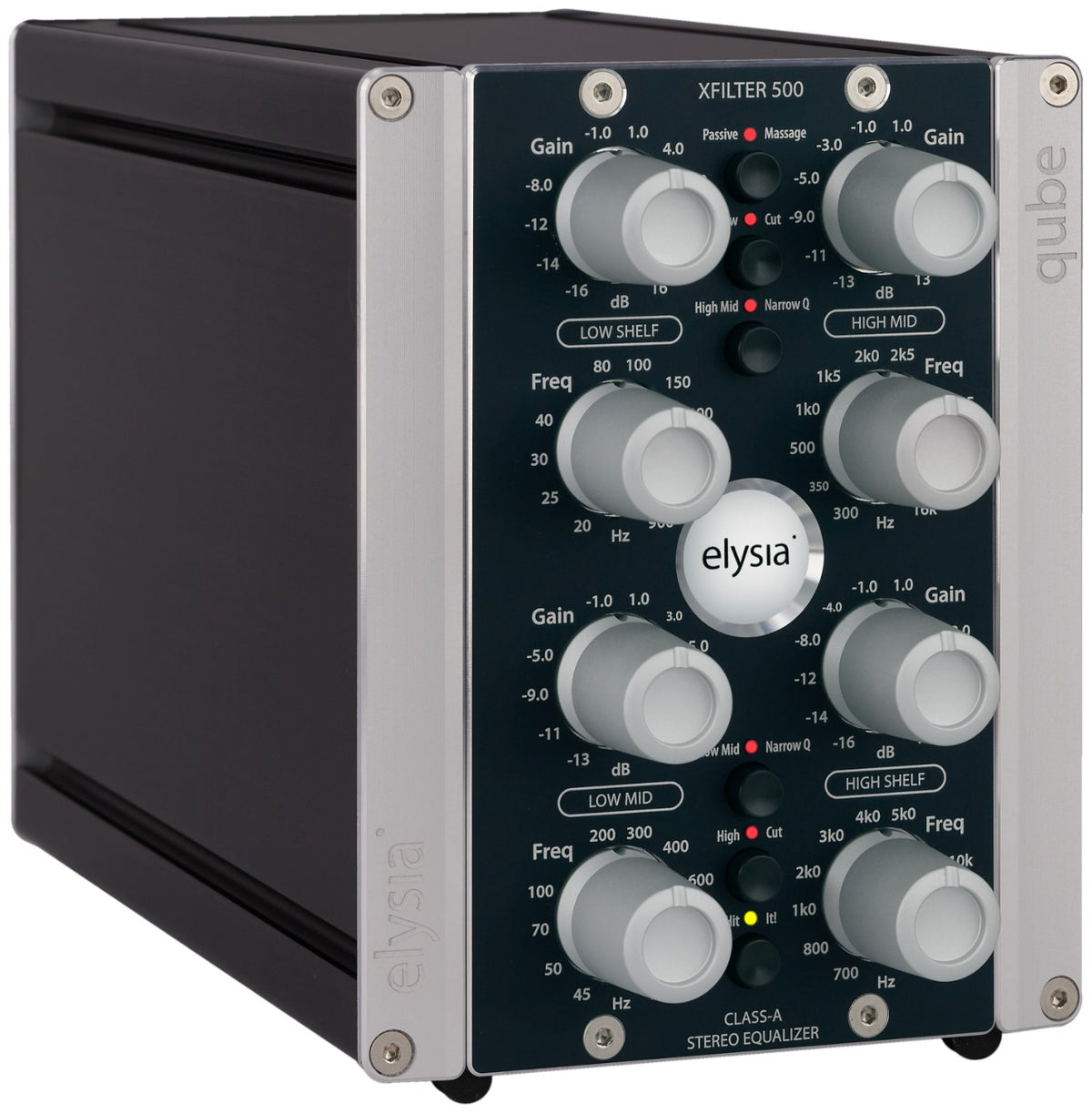

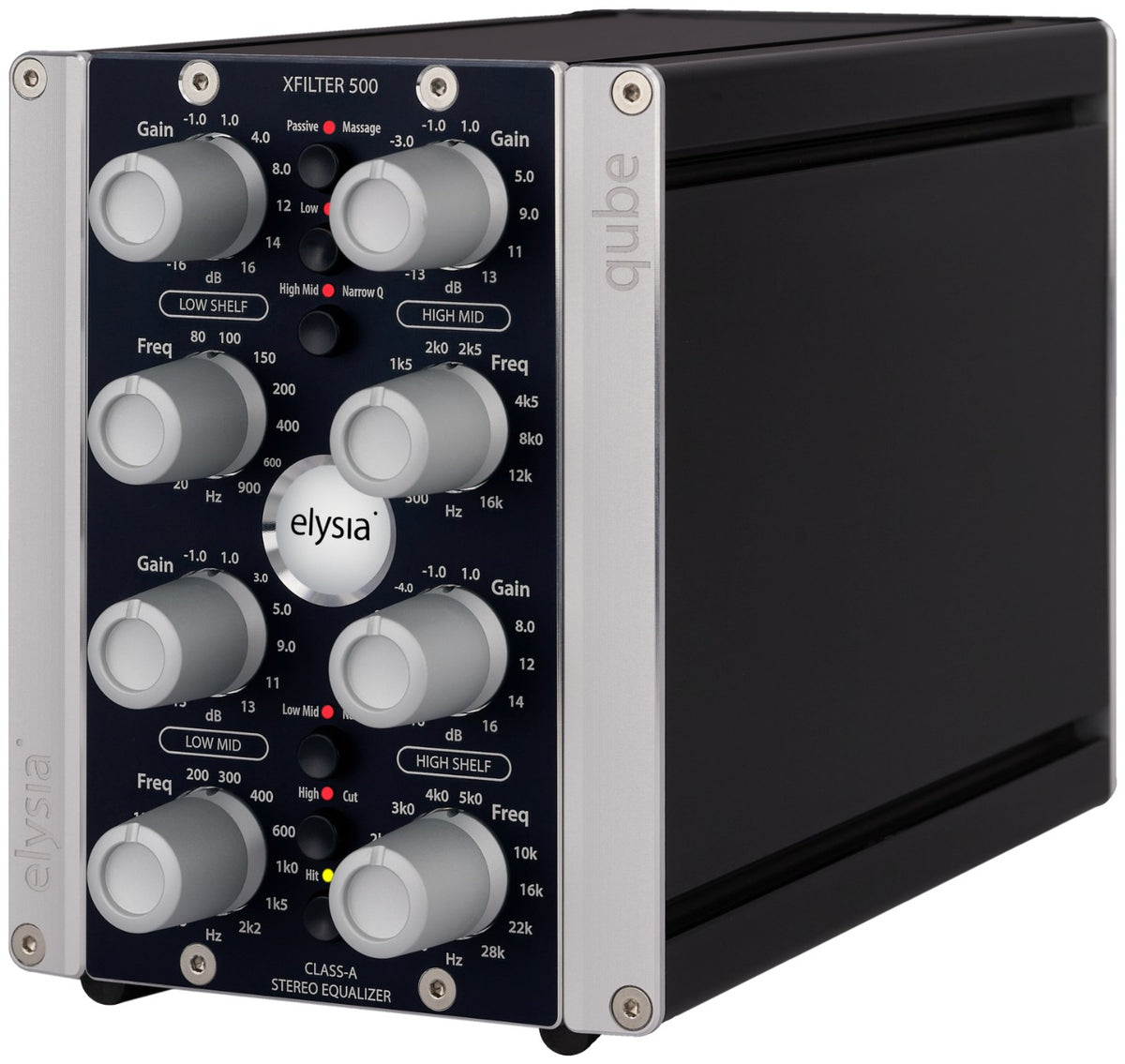

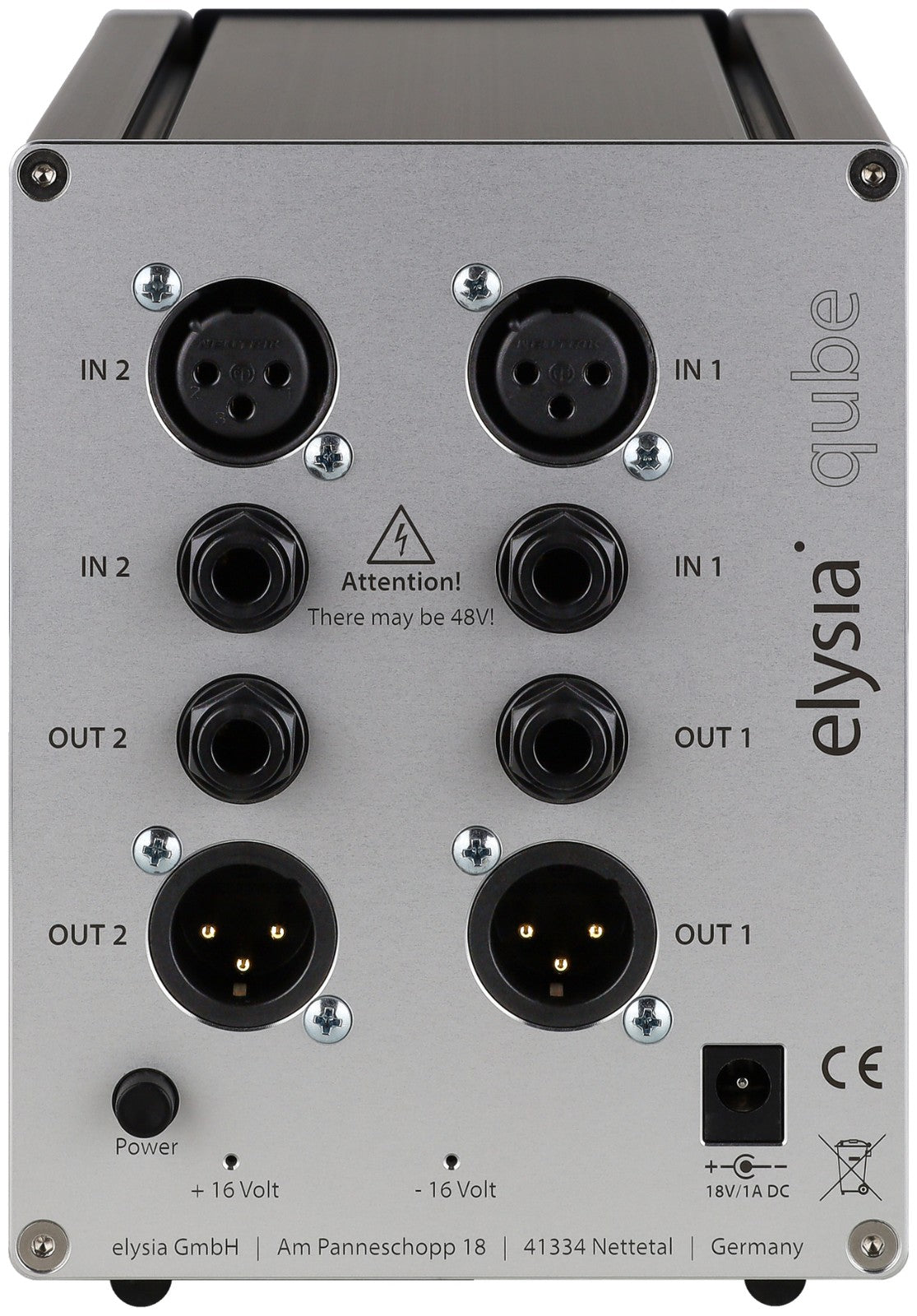

Elysia xfilter qube

Elysia-Stereobearbeitung im kompakten Format

Der elysia xfilter 500 überträgt den klanglichen Ansatz der Class-A-Entzerrung in das modulare Format der Serie 500. Sein Prinzip: eine musikalische Stereobearbeitung zu bieten, die flexibel genug ist, um ein Signal zu formen, ohne die Anzahl der Bedienelemente unnötig zu erhöhen. Der linke und rechte Kanal teilen sich dieselben Einstellungen. Eine sorgfältige Komponentenauswahl sorgt dabei für eine konsistente Wiedergabe.

Seinen natürlichen Platz findet er neben einem xpressor, kann aber ebenso eine andere analoge Bearbeitungskette bei der Aufnahme oder im Mixing ergänzen. Bitte beachten Sie die Integration: Für den Betrieb benötigt das Modul ein elysia qube Rack oder ein kompatibles API-Rack der Serie 500. Dieses Rack ist nicht im Lieferumfang enthalten.

Für mehr Fundament, Präsenz und Luft in Ihren Mixes

Dieser Studio-Stereo-Equalizer richtet sich an Musiker, Produzenten und Toningenieure, die ihre Signale mit physischen Bedienelementen und einer musikalischen Wiedergabe formen möchten. Er ermöglicht es, eine Stereoquelle neu auszubalancieren, einem Ensemble mehr Gewicht zu verleihen oder dem oberen Frequenzbereich mehr Offenheit zu geben.

Die beiden Q-Faktoren bevorzugen breite Korrekturen und gezielte, aber natürliche Anhebungen. Der xfilter 500 ist daher nicht dazu gedacht, einen Digital-Equalizer zum Entfernen einer Resonanz in einem extrem schmalen Band zu ersetzen. Sein bevorzugtes Einsatzgebiet bleibt die Bearbeitung von Farbe, tonaler Balance, Punch und der Wahrnehmung von Transienten.

Ergänzende Filter für eine präzise Klangformung

Umschaltbare Shelving-Filter als Resonanzfilter

Die beiden äußeren Bänder arbeiten zunächst als Low-Shelf- und High-Shelf-Filter. Sie ermöglichen eine direkte Anpassung von Fundament und Brillanz. Jedes Band kann unabhängig als Hochpass- oder Tiefpassfilter geschaltet werden, mit einer Flankensteilheit von 12 dB pro Oktave und einer Resonanzspitze an der Grenzfrequenz.

Diese Resonanz erweitert die Möglichkeiten über eine einfache Bereinigung des Spektrums hinaus. Sie ermöglicht es, den Bereich nahe der Grenzfrequenz hervorzuheben und gleichzeitig die darüber liegenden Frequenzen abzusenken. So lassen sich eine Kontrolle der Extrembereiche und die Hervorhebung eines bestimmten Bereichs miteinander verbinden, ohne einen gesamten Teil des Spektrums gleichmäßig anzuheben.

Zwei Mittenbänder mit umschaltbarem Q

Die parametrischen Mittenbänder bieten nach dem Prinzip eines proportionalen Q-Faktors die Wahl zwischen einem breiten Q von 0,5 und einem schmalen Q von 1,0. Die breite Einstellung eignet sich für allmähliche Änderungen der Balance, während die schmalere Einstellung die Bearbeitung stärker auf den ausgewählten Bereich konzentriert. Beide Charakteristiken sind auf eine musikalische statt auf eine chirurgische Entzerrung ausgerichtet.

Eine passive Oberflächenbehandlung für hohe Frequenzen

Zusätzlich zu den vier aktiven Bändern sorgt ein festes und schaltbares passives LC-Filter für eine weitere Klangtextur in den Höhen. Seine leichte Resonanzspitze bei 12 kHz wird von einer Absenkung ab 17 kHz begleitet. Die Wirkung der Spule konzentriert sich somit auf diesen Bereich und sorgt für mehr Offenheit, ohne den gesamten Höhenbereich undifferenziert anzuheben.

Die Induktivitäten verfügen über eine eigene Abschirmung, um den Einfluss äußerer Felder sowie Brummen und unerwünschte Geräusche zu begrenzen. Diese Stufe bietet eine klangliche Oberflächenbehandlung, die sich per Knopfdruck aktivieren und je nach Bedarf des Stücks einfach vergleichen lässt.

Ein durchdachtes Konzept für eine konsistente Stereowiedergabe

Bei einem Equalizer mit gekoppelten Bedienelementen ist die Übereinstimmung der Komponenten entscheidend. Die Gain-Potentiometer verfügen über zwei Ebenen, die Frequenzpotentiometer über vier. Um die Abweichungen zwischen den Kanälen zu reduzieren, wird jedes Potentiometer mit Geräten von Audio Precision und speziellen computergestützten Routinen vermessen und ausgewählt. Computergestützt ausgewählte Folienkondensatoren tragen ebenfalls zu dieser Präzision bei.

Die gerasteten Bedienelemente erleichtern das Wiederaufrufen von Einstellungen. Die Leiterplatten verfügen über vier Lagen, von denen eine der Masseabschirmung dient und nahe an den Audiobahnen platziert ist. Diese Konstruktion schützt die Filternetzwerke vor elektrischen Interferenzen, insbesondere wenn ihre Impedanz bei den niedrigsten Frequenzeinstellungen ansteigt.

Technische Daten

Frequenzgang - Beginn	20 Hz	Anzahl Kanäle	2
Frequenzgang - Ende	22 kHz	EQ	4 Kanäle
Kategorie	Equalizer

Typ	analoger Stereo-Equalizer im 500er-Serienformat.	Rauschpegel, von 20 Hz bis 20 kHz, A-bewertet	-98 dBu.
Topologie	100 % Class-A.	Dynamikbereich, von 20 Hz bis 22 kHz	120 dB.
Kanäle	zwei, mit gemeinsamen Bedienelementen.	Maximaler Eingangspegel	+21 dBu.
Aktive Entzerrung	vier Bänder.	Maximaler Ausgangspegel	+21 dBu.
Äußere Bänder	Low-Shelf und High-Shelf, unabhängig voneinander als resonante Hochpass- und Tiefpassfilter schaltbar.	Eingangsimpedanz	10 kOhm.
Flankensteilheit der Hochpass- und Tiefpassfilter	12 dB pro Oktave.	Ausgangsimpedanz	68 Ohm.
Resonanz	zusätzlicher Peak bei der Grenzfrequenz.	Vierschichtige Leiterplatten	zwei für Audio, eine für die Stromversorgung und eine für die Masseabschirmung.
Mittenbänder	zwei parametrische Filter mit schaltbarem Q und proportionalem Q-Betrieb.	Herstellung	Deutschland.
Q-Werte	0,5 im breiten und 1,0 im schmalen Modus.	Abmessungen des 500er-Moduls	76,2 x 152,4 x 134,6 mm.
Zusatzfilter	festes passives LC-Filterglied, schaltbar, mit einzeln abgeschirmten Spulen.	Abmessungen des qube	101,6 x 188 x 134,6 mm.
Frequenzgang des passiven Filters	leichter Peak bei 12 kHz, Beginn der Dämpfung bei 17 kHz.	Gewicht des 500er-Moduls	0,5 kg.
THD+N bei 0 dBu, von 20 Hz bis 22 kHz	0,0018 %.	Gewicht des qube	1,4 kg.
THD+N bei +10 dBu, von 20 Hz bis 22 kHz	0,005 %.	Betrieb des Moduls	erfordert ein elysia qube-Rack oder ein API-kompatibles 500er-Rack, nicht im Lieferumfang enthalten.
