Focusrite Rednet A16r MK2

Eine RedNet-Schnittstelle für Studios, Regien und Dante-Installationen

Die RedNet A16R gehört zur Focusrite RedNet Familie, einer Produktreihe, die auf Audio-over-IP-Flows via Dante ausgelegt ist. Ihr 1U-Rackformat im Metallgehäuse richtet sich sowohl an Studios mit umfangreicher Verkabelung als auch an audiovisuelle Regien und feste Installationen, bei denen Zuverlässigkeit, Überwachung und Netzwerkverteilung Priorität haben. Mit 16 analogen Kanälen Ein- und Ausgang positioniert sie sich als zentrale Wandlerlösung zur Verbindung von Konsolen, externen Vorverstärkern, Summierern, Hardwareprozessoren und analogen Patchbays mit einer Dante-Umgebung, wobei eine professionelle Verkabelungslogik über DB-25 beibehalten wird.

Für wen ist die RedNet A16R gedacht und wann sollte man sie einsetzen

Diese Schnittstelle richtet sich an Toningenieure, Regieverantwortliche, Integratoren und Studios, die ihre analogen Ein- und Ausgänge verdichten möchten, ohne Punkt-zu-Punkt-Verbindungen zu vervielfachen. Im Studio-Kontext erleichtert die RedNet A16R die Verlagerung analoger I/O möglichst nah an die Geräte (Outboard, Racks, Patchbay), während das Routing zentral im Netzwerk erfolgt. In Live-, Broadcast- oder audiovisuellen Produktionen erfüllt sie die Betriebsanforderungen dank Netzwerk- und Stromversorgungsredundanz, Frontplatten-Statusmonitoring und Fernsteuerung (Samplingrate, Pegel, Synchronisation), was besonders praktisch ist, wenn sie im Technikschrank installiert ist.

Wandlung, Synchronisation und Steuerung: ein workflow-orientiertes Design

Multikanal-Hochauflösungs-Wandlung und kalibrierbare Pegel

Die RedNet A16R bietet eine Analog-Digital- und Digital-Analog-Wandlung bis zu 24 Bit / 192 kHz, mit einem angegebenen Dynamikumfang von 119 dB und einer Frequenzantwort von 20 Hz bis 20 kHz (+/-0,05 dB). Um sich an verschiedene Gain-Standards im Studio und Broadcast anzupassen, können die analogen Ein- und Ausgänge auf +18 dBu oder +24 dBu konfiguriert werden. So lassen sich Pegel zwischen Broadcast-Geräten, professionellen Peripheriegeräten und empfindlicheren Verarbeitungsketten harmonisieren, während eine konsistente Headroom-Marge vor Übersteuerung erhalten bleibt.

Dante-Netzwerk, Redundanz und Betriebsmodi

Die Konnektivität basiert auf zwei Ethernet-Ports, die dem Dante-Netzwerk gewidmet sind. Diese Architektur ermöglicht eine sichere Topologie (redundantes Netzwerk) oder eine Kaskadenverteilung (Daisy-Chain) je nach Infrastruktur. Die gesicherten Netzwerkanschlüsse in etherCON erhöhen die mechanische Stabilität im Rack und in Produktionsumgebungen. Die gesamte Konfiguration kann aus der Ferne gesteuert werden, um das Netzwerkverhalten an die Gegebenheiten vor Ort anzupassen.

Clock, AES/EBU und Fernüberwachung

Über die analogen I/O hinaus verfügt die RedNet A16R über einen AES/EBU-Eingang und -Ausgang auf XLR3, nützlich zur Anbindung eines digitalen Stereo-Geräts (Wandler, Prozessor, Player, Konsole). Die Synchronisation kann intern oder extern über Word Clock (Ein-/Ausgang) oder DARS erfolgen, um das gesamte Netzwerk auf eine stabile Referenz auszurichten und Klicks, Drift oder unerwünschtes Resampling zu vermeiden. Einstellungen für Samplingrate, Pegel und Status der I/O sind über RedNet Control auf Mac oder PC zugänglich, was die Pflege eines konsistenten Dante-Systems ohne physische Eingriffe im Technikschrank erleichtert.

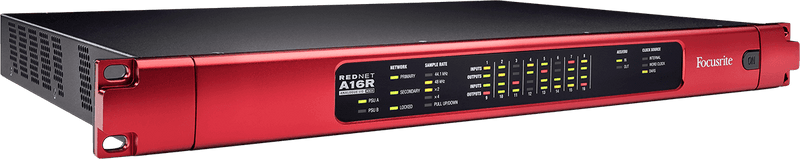

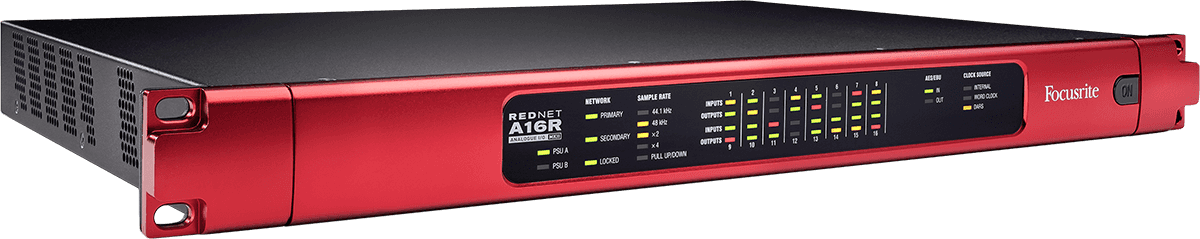

Auf der Frontplatte bietet eine LED-Anzeigenreihe eine sofortige Systemübersicht: Samplingrate, Pegel pro Kanal an Ein- und Ausgängen, Netzwerkstatus und genutzte Stromversorgung. Spezielle Anzeigen zeigen zudem die AES/EBU-Aktivität und die ausgewählte Clock-Quelle (intern, Word Clock, DARS) an, was die Diagnose bei Infrastrukturänderungen oder Neukonfigurationen beschleunigt.

Technische Daten

Kategorie	Audio-Netzwerkkarte	Abtastfrequenz	192 kHz
Anzahl Kanäle	16	Farbe	Rot

Auflösung	24 Bit / 192 kHz	Konfigurierbare analoge Pegel	+18 dBu oder +24 dBu
Unterstützte Samplingraten	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz (einstellbar)	Rackformat	19 Zoll - 1U
Dynamikumfang	119 dB	Abmessungen	482 x 44 x 327 mm
Frequenzgang	20 Hz - 20 kHz (+/-0,05 dB)	Gewicht	4,53 kg
