LD Systems ZONE 624 - MIXER 4 ZONES RACKABLE 3 U.

Ein Zonenmixer als Herzstück der Installation für öffentlich zugängliche Räume

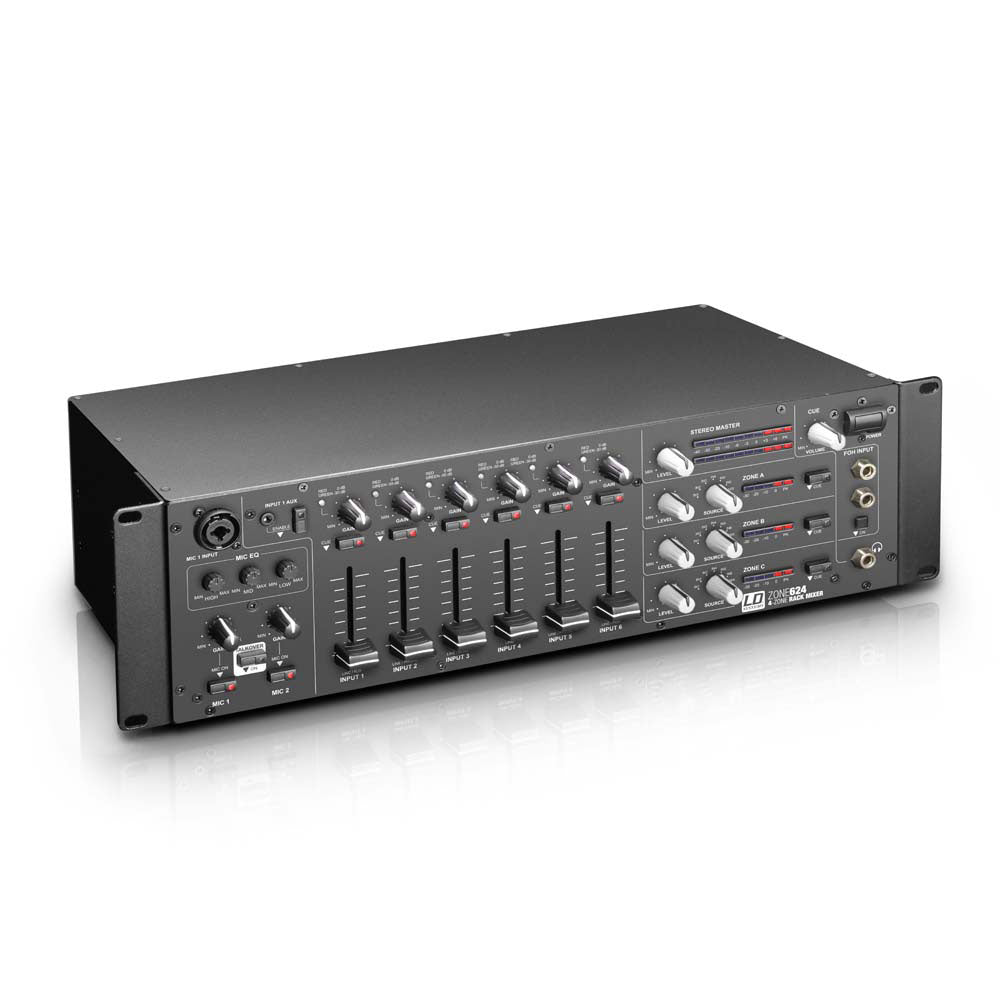

Der LD Systems ZONE 624 folgt dem Konzept von Geräten für die Multi-Zonen-Tonanlage: Eine Einheit steuert die Quellen, Mikrofone und die Verteilung auf mehrere Bereiche. Sein kompaktes 3U-Rackformat und die installationsorientierten Ausgänge (XLR und Euroblock) machen ihn zur natürlichen Wahl für ein unauffälliges, zuverlässiges und im Alltag leicht zu bedienendes Mischpult in professionellen Umgebungen.

Für wen und für welche Anwendungen?

Dieser Zonenmixer richtet sich an Integratoren, Betreiber und Techniker, die eine leichte Hintergrund- oder Eventbeschallung über mehrere Räume verwalten müssen: Restaurant (Gastraum, Terrasse, Lounge), Hotel (Empfang, Flure, Bar), Club, Fitnesscenter, Showroom, öffentlich zugängliche Einrichtungen. Ziel ist es, Quellen auszuwählen, Pegel auszubalancieren und den Klangbereich zonenabhängig anzupassen, dabei aber unverzichtbare Funktionen wie die Mikrofonpriorität (Talkover) und die Kompatibilität mit einem Notfall-Durchsagesystem beizubehalten.

Funktionen und Neuheiten

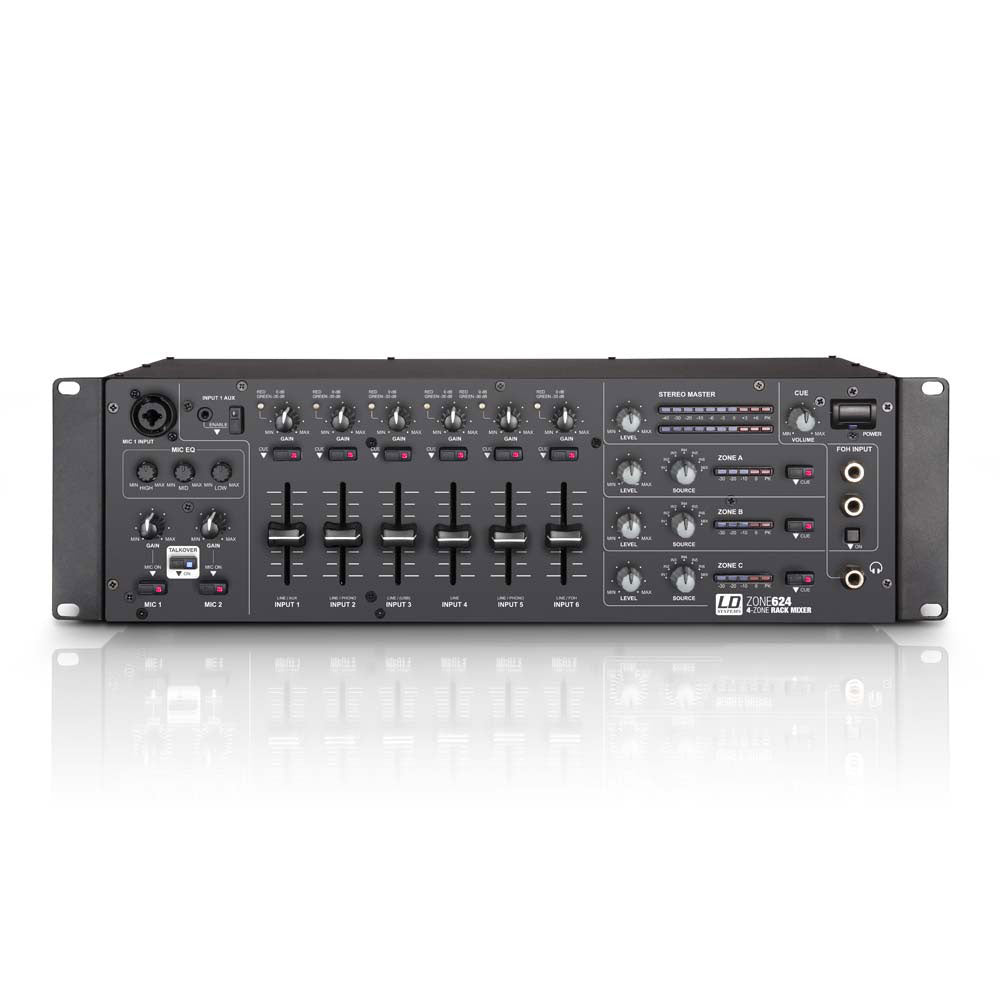

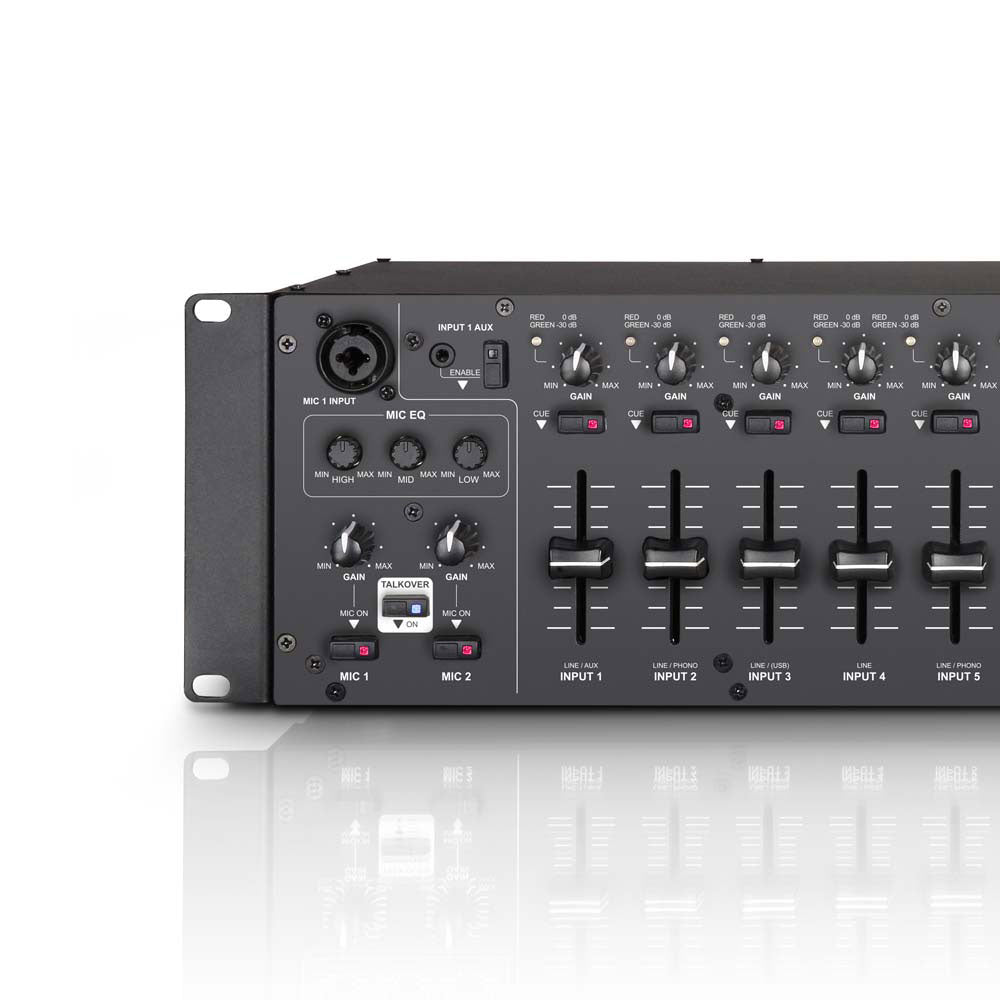

Der ZONE 624 legt Wert auf flexible Bedienung. Die 2 symmetrischen Mikrofoneingänge verfügen über einen 3-Band-EQ, eine 12-Volt-Phantomspeisung und eine Talkover-Funktion, deren Aktivierung individuell für jeden Zonen-Ausgang über Schalter auf der Rückseite gesteuert wird - praktisch, um nur in bestimmten Bereichen (Empfang, Umkleiden, Hauptraum etc.) Durchsagen zu machen.

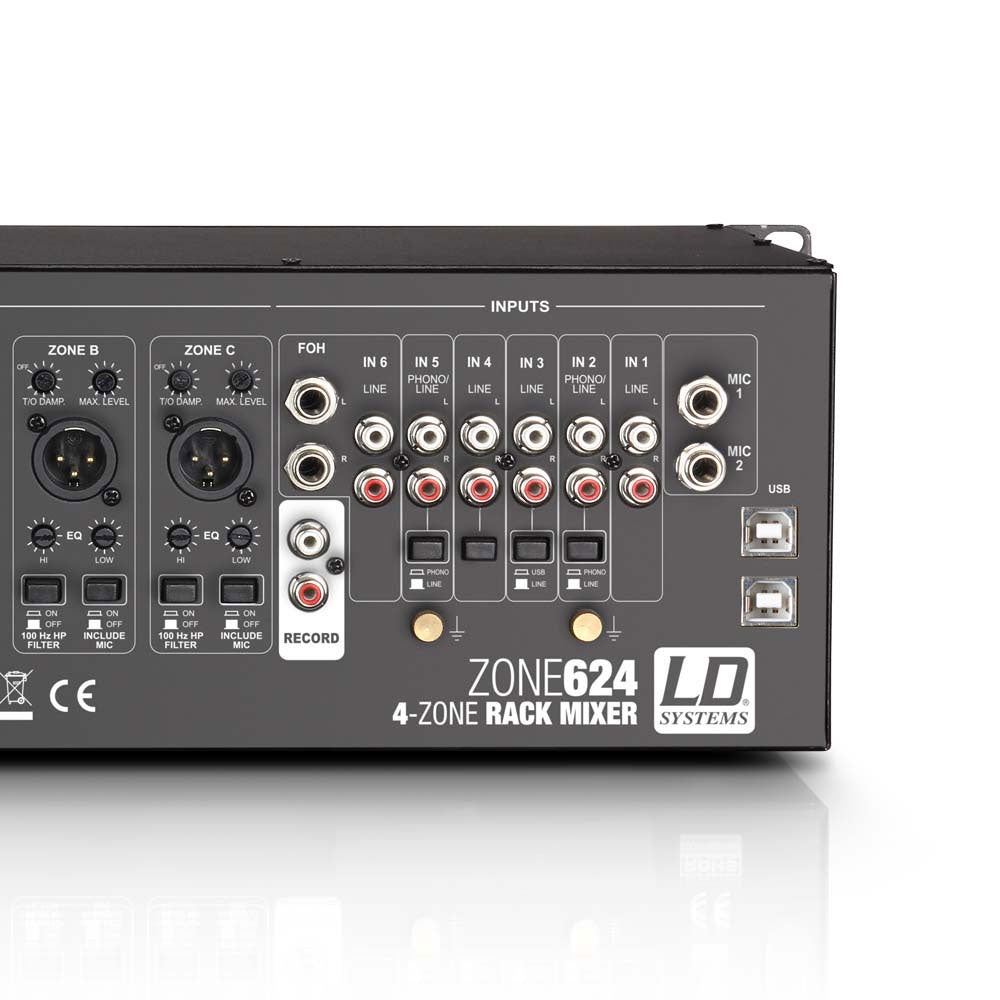

Die 6 Stereo-Line-Eingänge sind für Alltagsquellen (Medienplayer, Empfänger, Plattenspieler, Computer, Streaming-Box) ausgelegt: Jeder Kanal bietet Gain-Regelung, Signal-LED und Clip-LED, 45 mm Fader und eine Cue-Taste für Vorhören. Die Hauptanschlüsse sind in RCA/Cinch ausgeführt, der 6. Eingang ergänzt symmetrische Klinkeneingänge für robustere Integration bei langen Leitungen.

Für Plug-and-Play-Bedarf steht ein umschaltbarer AUX-Eingang auf 3,5 mm Stereo-Miniklinke und USB zur Verfügung. Der USB-Port verarbeitet einen Stereo-Audio-Stream Ein- und Ausgang (inklusive Recording Out), wodurch der ZONE 624 als Audio-Interface genutzt werden kann: Wiedergabe vom Computer und Aufnahme des Mixes ohne zusätzliche Hardware.

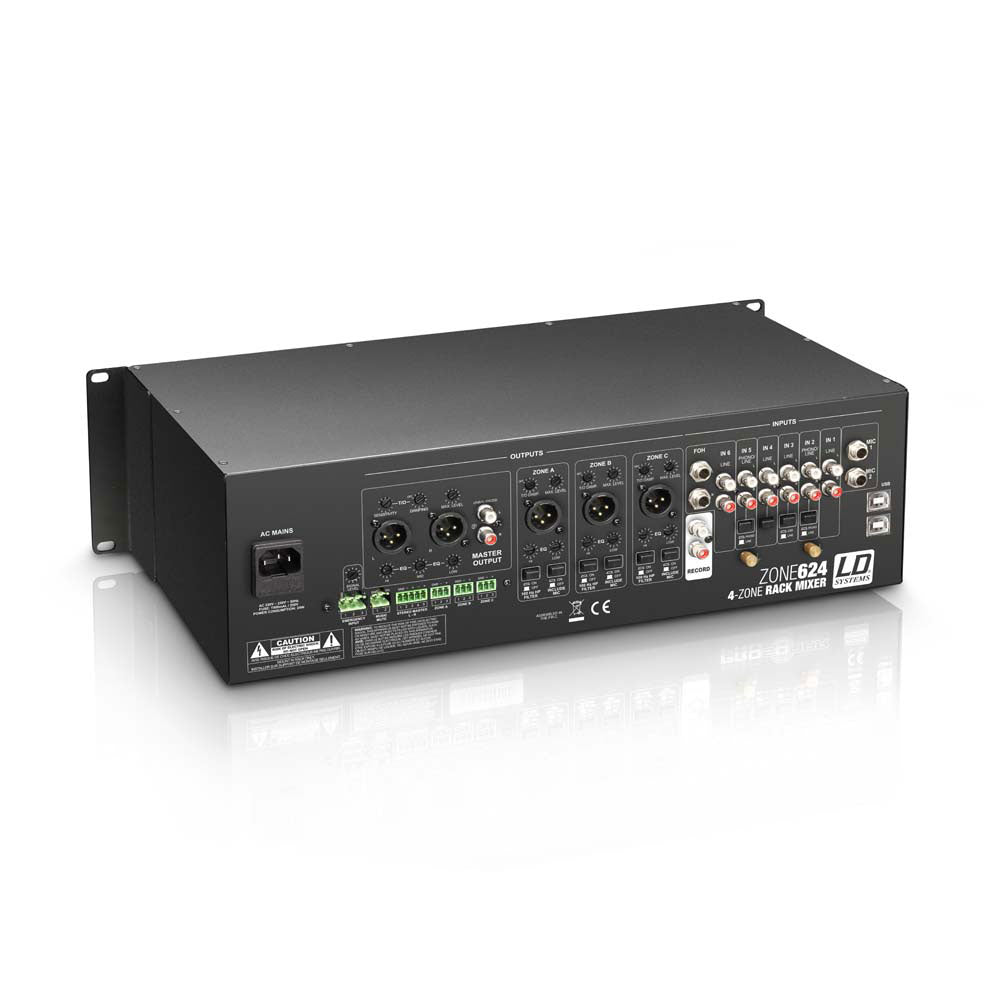

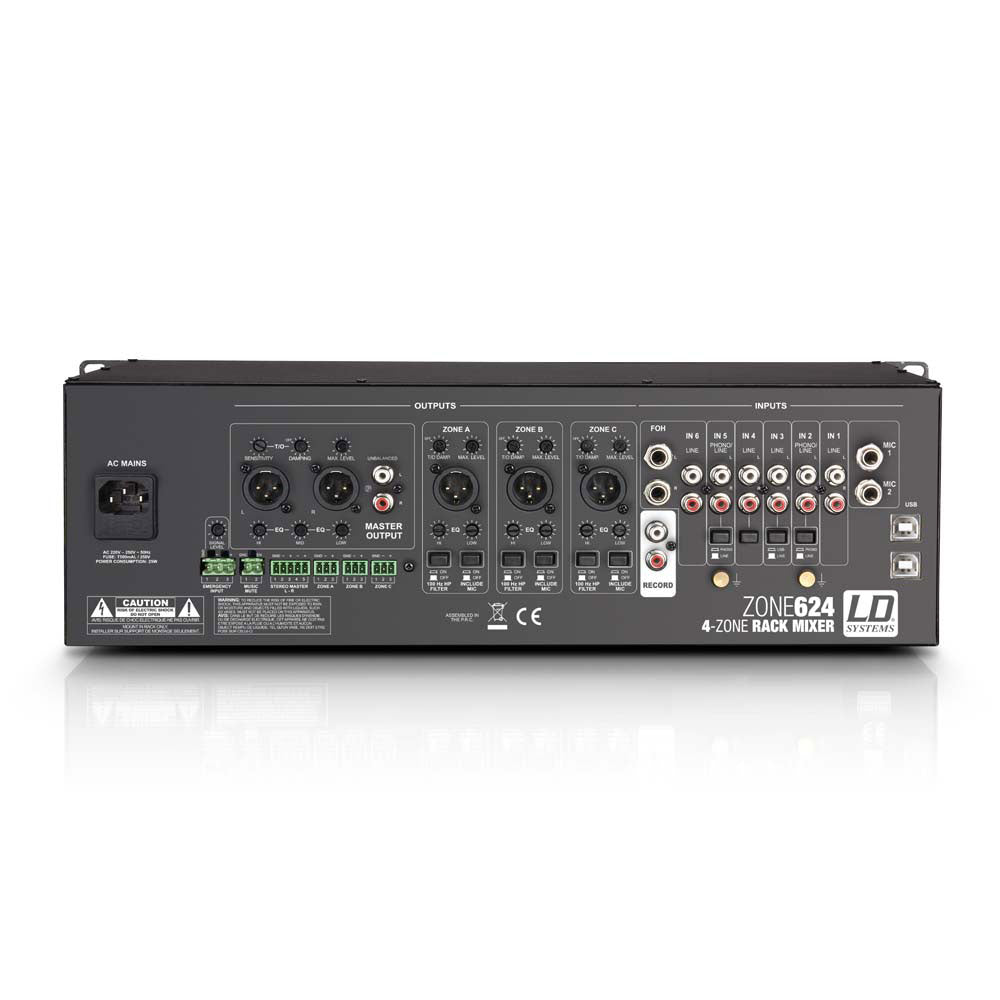

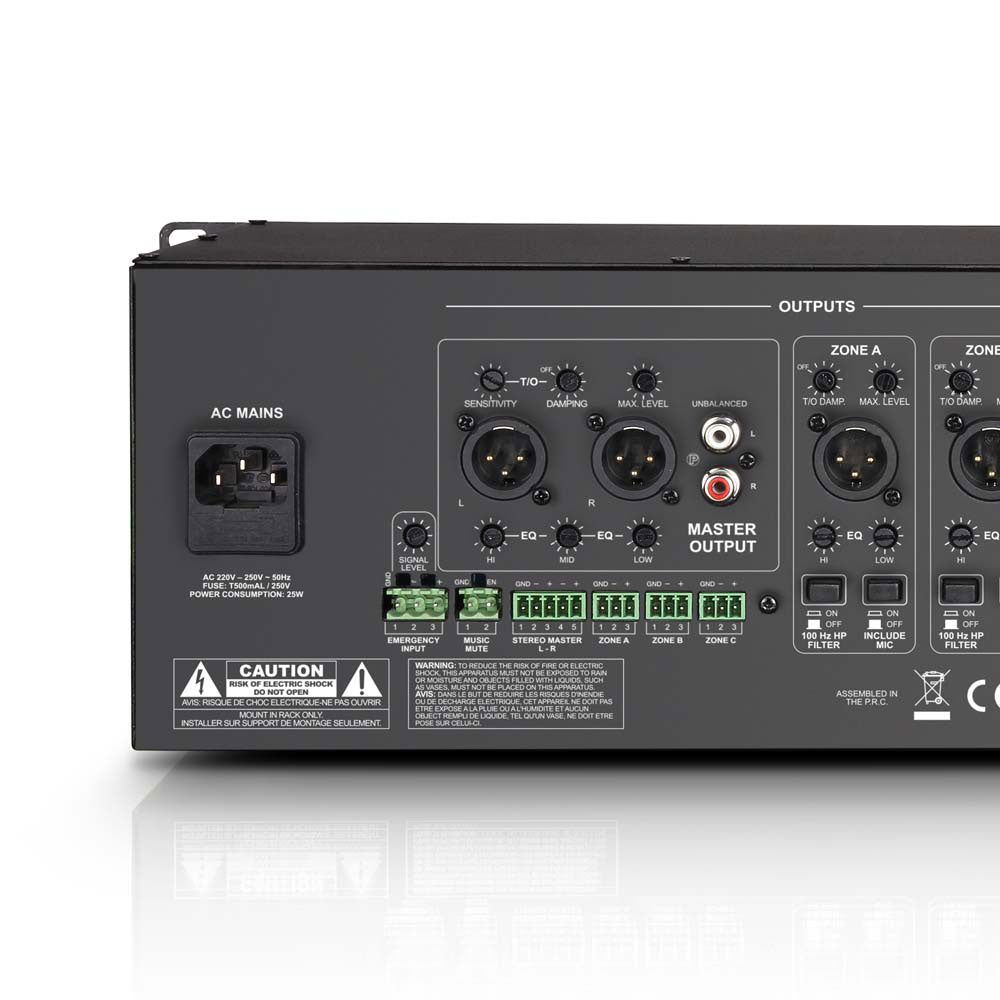

Im Bereich der Wiedergabe bietet die Master-Sektion elektronisch symmetrierte Ausgänge auf XLR und Euroblock, während die Stereozone zusätzlich asymmetrische RCA/Cinch-Ausgänge für die Anpassung an vorhandene Verstärker und Geräte bereitstellt. Der maximale Ausgangspegel ist für jede Zone separat regelbar. Die 3 Monozonen erhalten darüber hinaus eine installationsgerechte Bearbeitung: Bass-/Höhenkorrektur, umschaltbarer Hochpassfilter (Abschneidefrequenz 100 Hz), Mikrofon-Mute und Pegelanzeige. Jede Monozone kann entweder einen Mix der Eingänge 1 bis 6 oder das stereo Master-Signal wiedergeben, um eine einfache und effiziente Architektur zu realisieren.

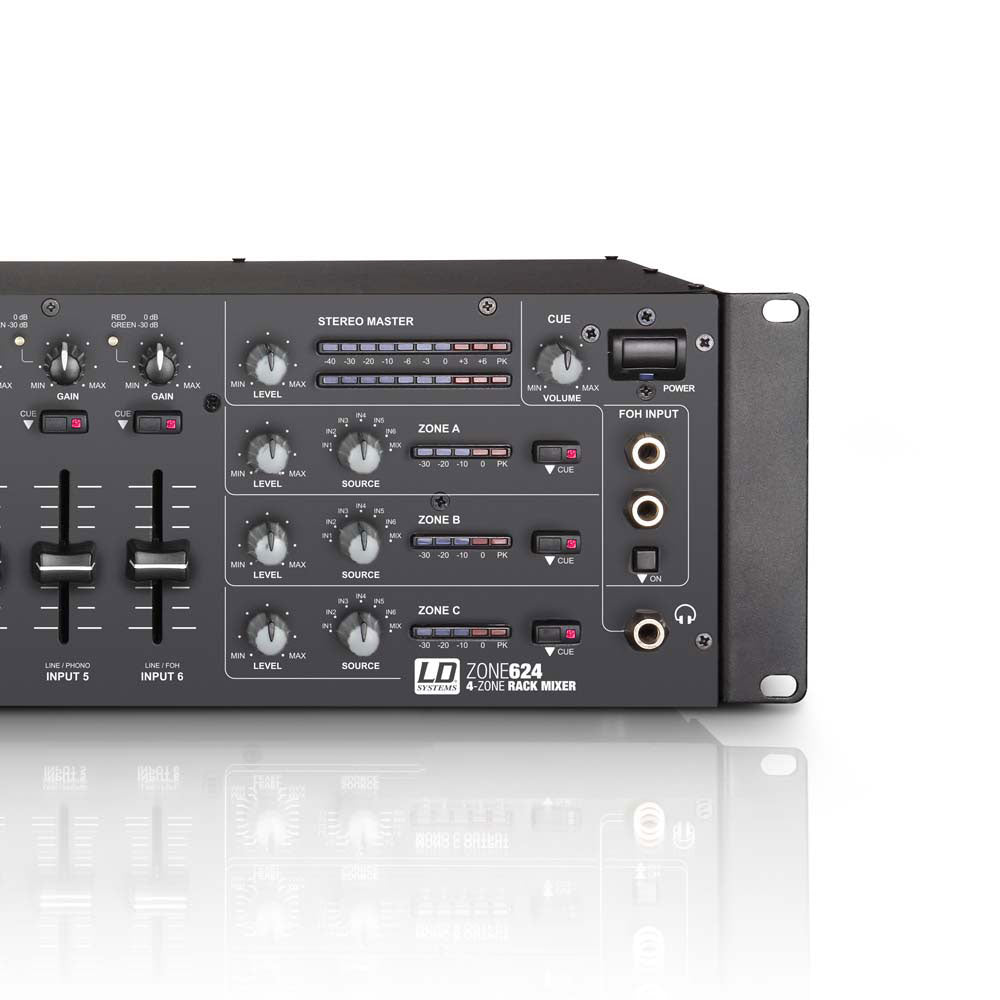

Schließlich verfügt die Stereozone über einen 3-Band-EQ, eine Talkover-Sensitivitätsregelung und zwei LED-Pegelanzeigen zur Überwachung des Pegels. Ein Recording-Ausgang ist vorgesehen, und der Kopfhörerausgang mit regelbarem Pegel erleichtert das PFL-Hören bei Inbetriebnahme oder Anpassungen.

Technische Daten

Typ	Hybrid	Anzahl Fader	6
USB-Stereoaufnahme / -wiedergabe	Ja	für Rackeinbau geeignet	Ja

Line-Eingänge	6 Stereo-Eingangskanäle	USB	Stereo-Audio-Ein- und Ausgang (inkl. Recording Out) für den Einsatz als Audio-Interface
Pro Line-Kanal	Gain, Signal-LED, Clip-LED, 45 mm Fader, Cue-Taste	Eingänge für Notfallansagen / Brandalarm	ja
Anschlüsse Line-Kanäle	RCA/Cinch	Fernstummschaltung	aktivierbar
Eingang 6	+ symmetrische Klinkeneingänge	Zonenausgänge	1 Stereozone + 3 Monozonen
Mikrofoneingänge	2 symmetrische Eingänge	Master-Ausgänge	elektronisch symmetriert auf XLR und Euroblock
Mikrofone	3-Band-EQ, 12-Volt-Phantomspeisung, Talkover	Stereozone	+ asymmetrische RCA/Cinch-Ausgänge
Talkover	individuell pro Zone über Schalter auf der Rückseite aktivierbar	Maximalpegelregelung	unabhängig pro Zone
Umschaltbarer AUX-Eingang	3,5 mm Stereo-Miniklinke und USB	Monozonen	Bass-/Höhenkorrektur
