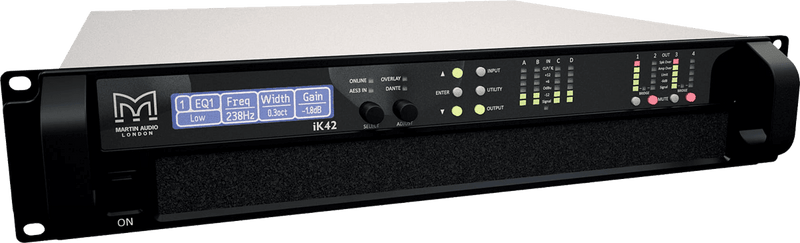

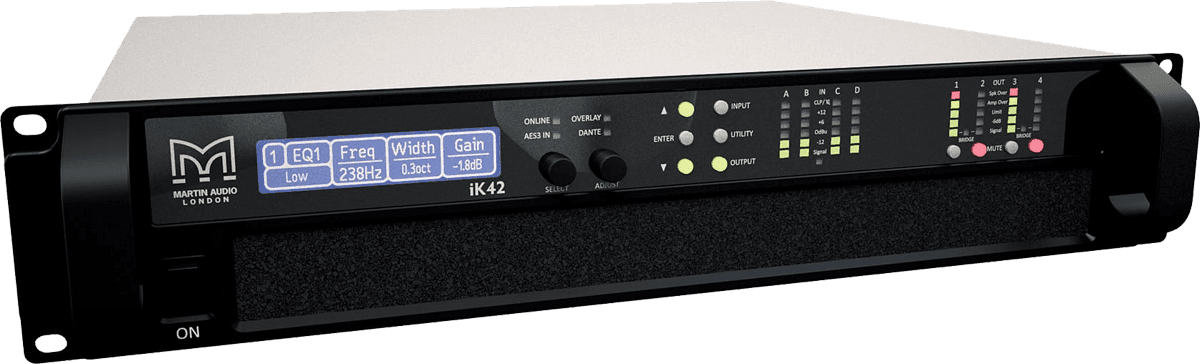

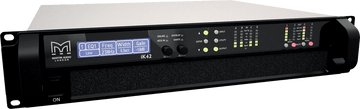

Martin Audio IK42-Dante

Ein Controller-Verstärker, entwickelt für das Martin Audio Ökosystem

Der iKON iK42 wurde als zentrales Steuer- und Verstärkungselement für anspruchsvolle Martin Audio Konfigurationen konzipiert, insbesondere für Wavefront Precision Systeme und XE Monitore. Sein "All-in-One"-Ansatz kombiniert Mehrkanalverstärkung, digitale Signalverarbeitung und Netzwerküberwachung, um die Integration zu vereinfachen, die Inbetriebnahme zu beschleunigen und eine konsistente Wiedergabe von System zu System zu gewährleisten.

Über diese Zielanwendungen hinaus macht seine Konstruktion ihn auch zu einer relevanten Wahl für Mehrkanalverstärkung innerhalb eines Martin Audio Lautsprecherparks, wenn sowohl Reserven, Präzision als auch umfassende DSP-Werkzeuge in einem 2U-Rack-Format gesucht werden.

Für wen und in welchen Anwendungen macht der iKON iK42 den Unterschied

Der iK42 richtet sich an Tontechniker, Integratoren und Betreiber von Veranstaltungsorten (Säle, Theater, Gotteshäuser, Clubs), die einen leistungsstarken, zuverlässigen und fernüberwachten 4-Kanal-Verstärker benötigen. Sowohl für Front- als auch Bühnenmonitore bietet er exzellente dynamische Kontrolle und feine Lautsprechersteuerung, praktisch wenn mehrere Zonen oder Kanäle im selben Rack verwaltet werden müssen.

Seine hohe Effizienz begrenzt den Stromverbrauch aus dem Netz und hilft, nützliche Leistungsreserven zu bewahren, wenn die Bedingungen anspruchsvoll werden (hohe Belastung, Temperatur, lange Betriebszeiten), während die Audioleistung im Fokus bleibt.

Signalverarbeitung, Netzwerk und Sicherheit: Ein Verstärker bereit für moderne Systeme

Hochpräziser integrierter DSP und FIR-Filter

Die digitale Signalverarbeitung ist vollständig im iK42 integriert, um die Gesamtleistung des Systems zu optimieren. Der DSP arbeitet mit 96 kHz / 48 kHz auf allen Ein- und Ausgängen und bietet umfassende Werkzeuge für Gain, Delay, Filterung und Equalizing. Für Architekturen, die eine feine Abstimmung und kontrollierte Phase erfordern, kann jeder Ausgangskanal bis zu 1000 FIR-Taps bei 48 kHz nutzen - ein entscheidender Punkt für Optimierungsstrategien wie die Bandbreitenerweiterung bei WP Line-Array-Systemen.

Netzwerksteuerung und Überwachung via Ethernet, digitale Audioübertragung via Dante

Der iK42 integriert eine Fernsteuerung und Überwachung über Ethernet mittels der Martin Audio VU-NET Applikation, nützlich für Diagnose, Statusüberwachung und den täglichen Betrieb. Für digitale Infrastrukturen sind Dante-Audioeingänge vorgesehen, die die Audioverteilung, das Routing und die Kanalverwaltung in Bühnen- oder Installationsumgebungen erleichtern.

Zusätzlich wurde die Frontplatten-Schnittstelle so gestaltet, dass eine vollständige lokale Steuerung der Funktionen möglich ist, praktisch im Technik-Rack oder bei Wartung vor Ort.

Umfassender Schutz für Verstärker und Lautsprecher

Zur Sicherung des Betriebs verfügt der iK42 über Schutzfunktionen und eine integrierte Lautsprecher-Limiter-Suite. Die Verwaltung umfasst Spitzenwert-, RMS- und Wegbegrenzung sowie eine Multiband-Limitierung für passive 2-Wege-Systeme. Ziel ist es, die Leistung zu erhalten und gleichzeitig sichere Betriebsbedingungen zu gewährleisten, auch bei intensiver Nutzung.

Technische Daten

Kategorie	Endstufen	Ausgangsanschluss	XLR männlich, Sprich weiter
Befestigungsart (U-Rack)	2.0000	DSP	Ja
Art der Schutzschaltung	Begrenzer	Impedanz	2 Ω
100 V Mono Leitungstechnik	5000 W	Rauschabstand	SN_113
Leistung pro Kanal an 2 Ohms	5000 W	Netzwerk	Dante
Leistung pro Kanal an 4 Ohms	3000 W	Betriebstemperatur	20 CELSIUS
Leistung pro Kanal an 8 Ohms	1500 W	Anzahl lokaler Eingänge	4
70 V Stereo Leitungstechnik	3500 W	Anzahl lokaler Ausgänge	4
Verstärkerklasse	D	Kühlung	Lüfter
Anzahl Kanäle	4	Netzteil	100 - 240 V AC - 50/60 Hz
Bandbreite +/- 3dB	reponse_frequence_7_30	Gewicht (kg)	12.5 kg
Wärmeenergie pro Stunde	853.0000	Maße (mm)	482 x 88 x 441
Eingangsanschluss	XLR-Buchse

Typ	Class-D-Verstärker mit vier Kanälen	DSP-Ausgangsmodul	Quellenfilter, Delay, Gain, Phase, Mute, Crossover-Filter, Limiter, EQ: Low-Shelf, 8 PEQ / Bandpass-Filter und Shelving
Ausgangsleistung (alle Kanäle angesteuert)	5000 W bei 2 Ohm	Maximale Umgebungstemperatur	40 degC (104 degF)
Ausgangsleistung	3000 W bei 4 Ohm	Analog IN / LINK (4 Kanäle)	4 x weibliche XLR
Brückenbetrieb (pro Kanalpaar)	10000 W bei 4 Ohm	Analoge Eingangsimpedanz	20 kOhm symmetrisch gegen Masse
Line-Output CV	Linie 1250 W, 25 V	Maximaler analoger Eingangspegel	+20 dBu
Abtastrate	96 kHz (48 kHz für FIR-Filter Implementierung)	AES3 IN / LINK (2 Kanäle)	1 x weibliche XLR, 1 x männliche Neutrik XLR, symmetrisch
Physikalische Eingänge	4 x analog	Dante (4 Kanäle)	2 x geschirmte RJ45, primär und sekundär
Dante-Eingänge	4 Dante-Eingänge, die auf vier DSP-Player-Module geroutet werden können	Verstärkerausgänge	4 x Neutrik Speakon NL4
DSP-Modul Eingang	Signalrouting, Delay, Gain, HPF, Phase, Mute, Equalizer: 2 x Low-Shelf, 6 PEQ / Bandpass-Filter und FIR
