Mipro AD 90S - Antenna splitter

Ein Antennenverteilungstool für professionelle HF-Konfigurationen

In einer HF-Regie ist der kritische Punkt nicht nur der Sender, sondern die Qualität des Empfangs und wie dieser an die Empfänger verteilt wird. Der Mipro AD-90S folgt dieser Logik: Statt mehrere Antennen und Kabel zu vervielfachen, ermöglicht er es, einen HF-Park strukturiert um eine saubere Verteilung mit einem Eingang und mehreren Ausgängen aufzubauen. Dies ist eine gängige Vorgehensweise, sobald mehrere Kanäle verwaltet werden, da sie die Verkabelung, Wartung und Optimierung der Antennenplatzierung vereinfacht.

Für wen und für welche Anwendungen?

Der Mipro AD-90S richtet sich an Toningenieure, Dienstleister, Bühnen-Techniker, Integratoren und Verantwortliche von Veranstaltungsorten (Säle, Theater, Gottesdiensträume, Konferenzzentren), die HF-Systeme im UHF-Bereich nutzen. Er ist besonders relevant, wenn mehrere Empfänger im selben Raum arbeiten müssen und ein kontrollierterer Empfang gewünscht wird: Antennen am richtigen Ort, besser organisierte Kabel und eine übersichtlichere RF-Signalverteilung. Sowohl auf Tournee als auch bei festen Installationen hilft er, die HF-Kette "sauberer" und schneller einsatzbereit zu machen.

Hauptfunktionen und Stärken des AD-90S

Breitband-UHF: Flexibilität vor Ort

Mit einem angegebenen Frequenzbereich von 470 bis 960 MHz ist der AD-90S für den Betrieb über einen großen Teil des UHF-Bandes ausgelegt. Diese Abdeckung ist nützlich, wenn man zwischen verschiedenen Parks, Bändern oder Koordinationsanforderungen wechselt und eine einzige Antennenverteilung beibehalten möchte, anstatt auf ein Modell mit schmalem Band angewiesen zu sein.

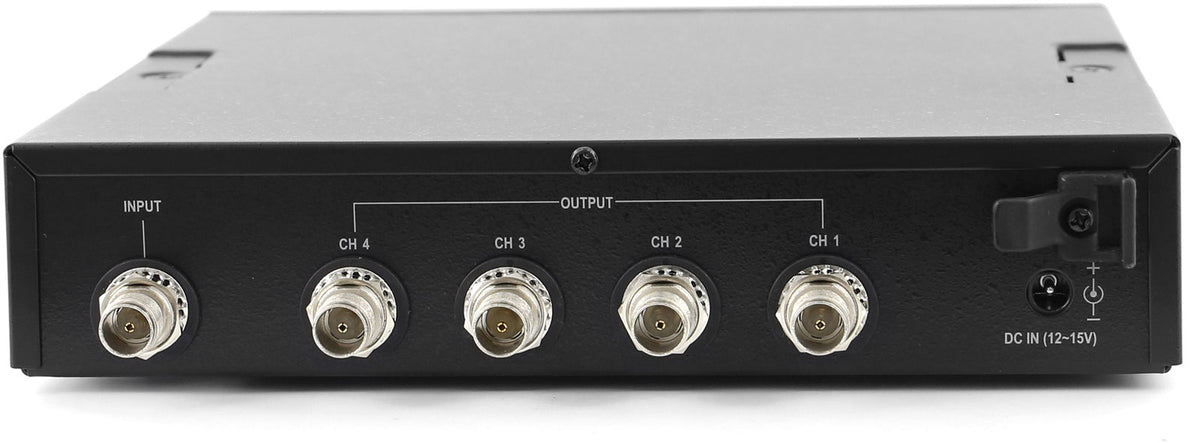

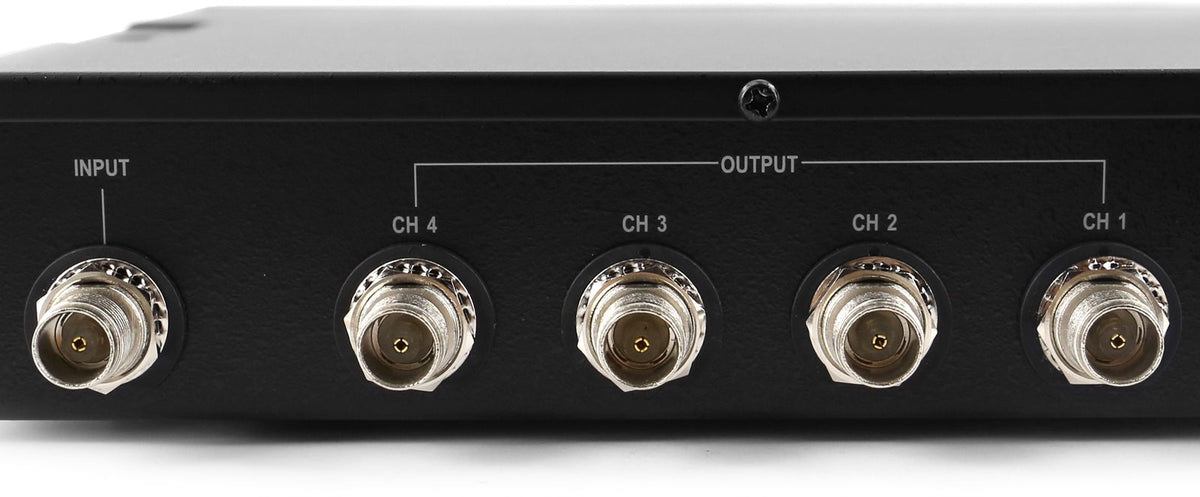

RF-Verteilung 1 Eingang / 4 Ausgänge mit TNC

Das Prinzip ist einfach und effektiv: 1 TNC-Eingang und 4 TNC-Ausgänge zur Verteilung des RF-Signals an mehrere Empfänger. Diese Architektur erleichtert eine saubere Installation im Rack oder Technikschrank und bewahrt eine in der HF geschätzte mechanisch stabile Verbindung. Ergebnis: weniger "Bastelei" und eine bessere Gesamtkohärenz der RF-Verkabelung.

Neutraler Gain zur Erhaltung des Systemgleichgewichts

Der AD-90S weist einen Gain von 0 dB (plus/minus 2 dB) auf. Praktisch bedeutet das, dass das Gerät eine ausgewogene Verteilung anstrebt, ohne übermäßige Verstärkung, die bestimmte Einstellungen erschweren oder das Risiko von Sättigung in stark belegten RF-Umgebungen erhöhen könnte. Diese Wahl ist sinnvoll für Installationen, die Stabilität und Vorhersagbarkeit priorisieren, insbesondere wenn die Optimierung zuerst über die Antennenpositionierung und die Qualität der Verkabelung erfolgt.

Aktive Antennenversorgung: ein echter Vorteil bei der Installation

Wenn aktive Antennen verwendet werden, die eine Stromversorgung benötigen, kann der AD-90S eine Antenneversorgung von 12 bis 15 V DC bereitstellen. Dies vereinfacht die Infrastruktur (weniger separate Netzteile) und hält die RF-Verteilung zentralisiert. Der Netzadapter ist im Lieferumfang enthalten, was die sofortige Integration in ein Rack oder bestehendes System erleichtert.

Robustheit und Integration im Fokus

Mit kompaktem Format und geringem Gewicht lässt sich der AD-90S problemlos in technische Konfigurationen integrieren, ohne das Gesamtgewicht zu erhöhen. Er ist ein nützliches Bauteil zur Erhöhung der Zuverlässigkeit einer HF-Kette: weniger Schwachstellen, homogene Steckverbindungen und ein klarerer RF-Pfad zur Fehlerdiagnose bei Störungen.

Technische Daten
