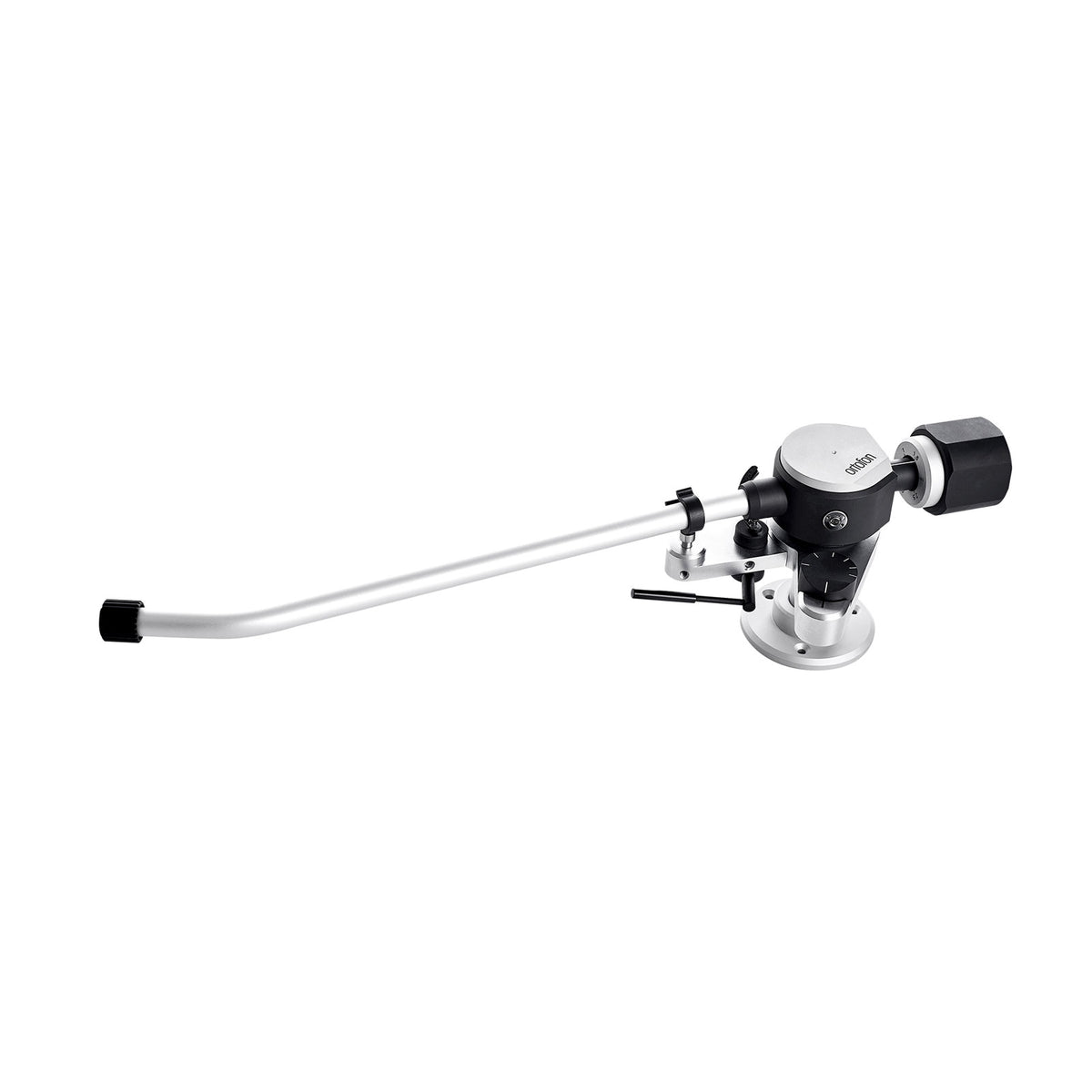

Ein Tonarm für präzise Integration auf dem Plattenspieler
Mit seinen genauen Maßen (Montageabstand, effektive Länge, Überhang und Versatzwinkel) folgt dieser Tonarm einem "Millimeter-genauen" Installationsansatz: Es handelt sich nicht um einen einfachen Austausch, sondern um eine Komponente, die eingestellt und ausgerichtet wird, um das Beste aus einem Tonabnehmer herauszuholen. Das Ziel ist klar: eine kohärente Geometrie zwischen Lager, Plattenteller und Abtastnadel zu erreichen, um die Spurführung und Wiedergabestabilität zu gewährleisten.
Ohne Angaben zu Modellreihe oder Hersteller sind diese Spezifikationen das zentrale Element zur Positionierung des Produkts: Es richtet sich vor allem an diejenigen, die die Installation und Einstellungen kontrollieren möchten, anstatt sich auf eine "Plug-and-Play"-Montage zu beschränken.
Für wen und in welchen Anwendungen dieser Tonarm den Unterschied macht
Dieser Tonarm eignet sich besonders für Nutzer von Plattenspielern, die ihren Tonabnehmer optimieren möchten, sei es für Hi-Fi-Hören, Home-Studio oder im Kontext von Archivierung und Digitalisierung, wo mechanische Gleichmäßigkeit entscheidend ist. Die Höhenverstellung (59 bis 79 mm) und der Abstand zum Plattenteller (20 bis 48 mm) helfen, das System an verschiedene Chassis und Montagehöhen anzupassen.
Er richtet sich auch an Enthusiasten, die ihre Konfiguration verfeinern möchten: Wahl des Tonabnehmers, Ausrichtungseinstellung, Ausbalancierung mittels Gegengewicht und Kontrolle mechanischer Belastungen. Die angegebene effektive Masse (11 g) bietet eine nützliche Orientierung, um das Gesamtverhalten von Tonarm plus Tonabnehmer zu beurteilen und ein homogenes System anzustreben.
Funktionen und Neuheiten
Dieser Tonarm legt den Fokus auf konkrete Wiedergabeparameter: Montageabstand (331 mm), effektive Länge (323,5 mm), Überhang (12,5 mm) und Versatzwinkel (16,75 Grad). Diese Daten dienen als Grundlage für die Ausrichtung des Tonabnehmers und ermöglichen eine reproduzierbare Einstellung beim Wechsel von Headshell oder Tonabnehmer.
Die Höhenverstellung (59 bis 79 mm über der Montagefläche) und der Abstand Montagefläche / Plattentelleroberseite (20 bis 48 mm) bieten Spielraum, um die Position des Tonarms an das Plattenspieler- und Tonabnehmersystem anzupassen. Beim Ausbalancieren zeigen zwei Tonarmgewichte (680 g Standard, 730 g Schwer) und ein separates radial bewegliches Gegengewichtsspiel (85 mm bzw. 93 mm je nach Gewicht) eine Konstruktion, die für Tonabnehmer unterschiedlicher Masse ausgelegt ist und eine stabile Einstellung am Lager gewährleistet (Tonarmwellen-Durchmesser: 18 mm).
Technische Daten
| Kategorie | Plattenspieler-Wartung |
| Montageabstand | 331 mm |
| Effektive Länge | 323,5 mm |
| Überhang | 12,5 mm |
| Versatzwinkel | 16,75 Grad |
| Tonarmwellen-Durchmesser | 18 mm |
| Höhe über der Montagefläche | 59 bis 79 mm |
| Abstand Montagefläche bis Plattentelleroberseite | 20 bis 48 mm |
| Gewicht des Tonabnehmers | 18 bis 26 g (mit Headshell) |
| Gewicht des Tonarms | 680 g / 730 g (Standardgewicht / Schwergewicht) |
| Radiales Gegengewichtsspiel | 85 mm für Standardgewicht; 93 mm für Schwergewichte (gemessen ab Drehpunkt) |
| Effektive Masse des Tonarms | 11 g |
Häufig gestellte Fragen
Was sind die Montagedimensionen des Tonarms Ortofon Hifi AS-309r?
Der erforderliche Montageabstand beträgt 331 mm bei einer effektiven Länge von 323,5 mm. Der Überhang ist auf 12,5 mm eingestellt und der Versatzwinkel beträgt 16,75 Grad.
Welcher Tonabnehmer kann auf diesem 12-Zoll-Tonarm montiert werden?
Der angegebene Gewichtsbereich für das Tonabnehmersystem inklusive Gehäuse liegt zwischen 18 und 26 g. Die effektive Masse des Tonarms beträgt 11 g, ein hilfreicher Wert, um ein stimmiges Tonarm-Tonabnehmer-Set zusammenzustellen.
Ist eine Höheneinstellung möglich?
Der Tonarm bietet eine höhenverstellbare Einstellung von 59 bis 79 mm über der Montagefläche. Der Abstand zwischen dieser Fläche und der Oberseite des Plattentellers liegt zwischen 20 und 48 mm. Diese Maße erlauben die Anpassung der Montage an den Plattenspieler und die Tonabnehmerhöhe.
Welche Gegengewichte sind bei diesem Tonarm vorgesehen?
Es sind zwei Ausführungen angegeben: ein Standardgewicht von 680 g und ein Schwergewicht von 730 g. Der radiale Abstand des Gegengewichts beträgt 85 mm mit dem Standardgewicht oder 93 mm mit dem Schwergewicht, gemessen vom Drehpunkt.
Welches Bohrlochmaß ist für die Installation dieses Tonarms vorzusehen?
Der Tonarm-Schaft hat einen Durchmesser von 18 mm, eine Maße, die bei der Vorbereitung der Montage am Chassis des Plattenspielers zu berücksichtigen ist.
