Palmer PPB 20

Ein für die "Multi-Media"-Verteilung bei Konferenzen konzipiertes Werkzeug

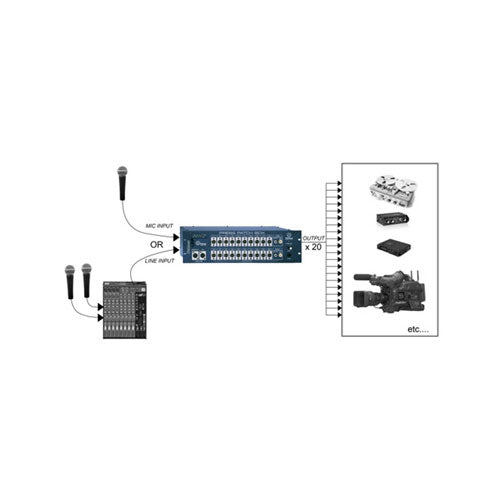

Bei einer Pressekonferenz ist die Priorität einfach: jedem Team ein sauberes, stabiles und erwartetes Pegel-Signal zu liefern, ohne auf oft verlustreiche und störanfällige "Ketten"-Verbindungen angewiesen zu sein. Die Press Patch Box PPB20 folgt dieser professionellen Verteilungslogik, indem sie den Eingang (Mikrofon oder Line, z. B. Konsolenausgang) zentralisiert und auf zahlreiche dedizierte Ausgänge verteilt. Für anspruchsvollere Konfigurationen ist sie auch in einer Stereo-Version (PPB20S) erhältlich.

Für wen ist die PPB20 gedacht und in welchen Anwendungen wird sie eingesetzt?

Die PPB20 richtet sich an Veranstalter, Regisseure, Audio-Dienstleister, Pressestellen, Institutionen, Kommunen sowie an audiovisuelle Produktionsteams, die ein identisches Signal an mehrere Kameras und Recorder liefern müssen. Sie ist ideal, wenn eine "Pressezone" verwaltet werden muss: Jedes Medium erhält seinen eigenen Ausgang, ohne Eingriff an der Konsole und ohne Risiko, den Hauptmix zu stören. Im Broadcast- oder Corporate-Umfeld ist sie zudem ein effektives Mittel, Audioausgänge zu standardisieren, Monitoring zu gewährleisten und Montagezeit zu sparen.

Schlüsselfunktionen: Isolation, Pegel, Monitoring und Erweiterbarkeit

Hochwertiger Eingang und Pegelregelung

Die PPB20 verfügt über einen hochwertigen Eingangssignalverstärker mit einem symmetrischen, erdungsisolierten Eingang, der auf die Anforderungen von Sprachaufnahmen und Konsolenausgängen abgestimmt ist. Der Pegel lässt sich über einen großen Bereich einstellen, um eine konsistente Verteilung an alle angeschlossenen Geräte zu gewährleisten, selbst wenn Kameras und Recorder unterschiedliche Empfindlichkeiten haben.

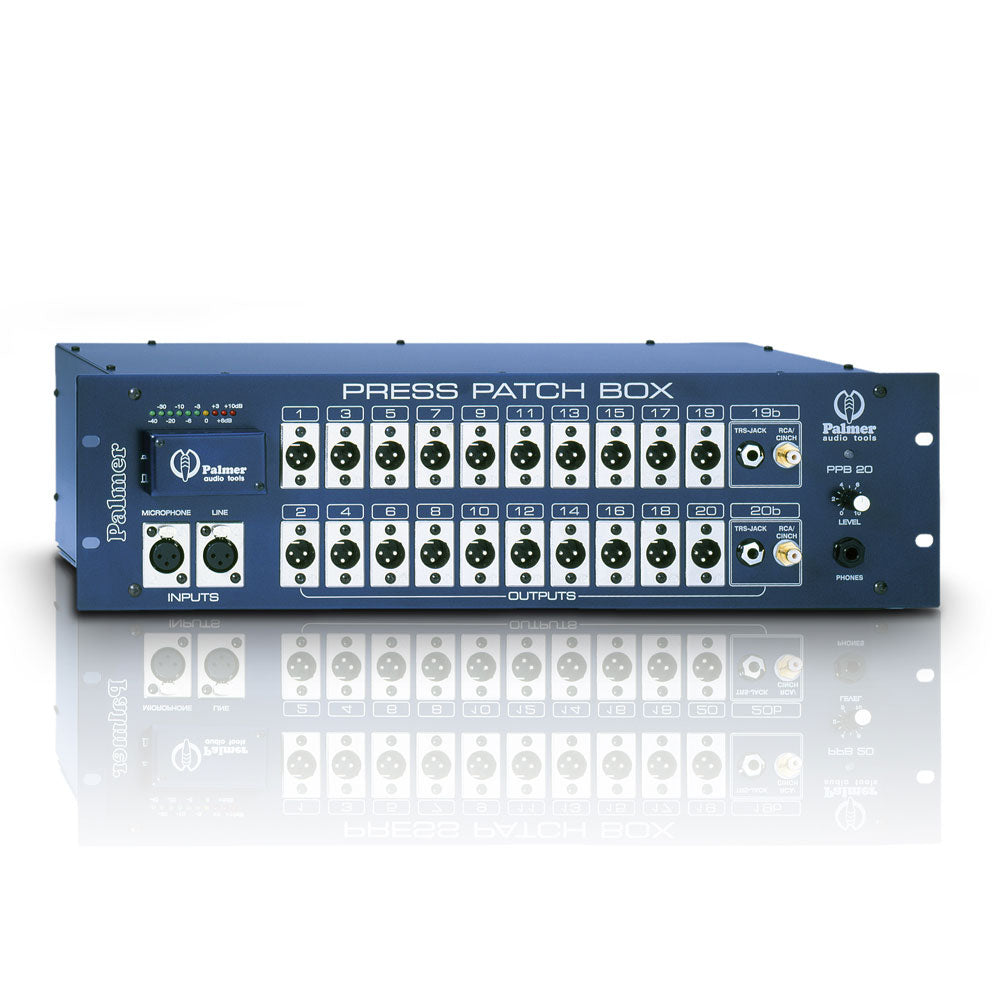

20 dedizierte XLR-Ausgänge für die Presse

Die Verteilung erfolgt über zwanzig symmetrische XLR-Male mit Transformator. Jedes Ausgangspaar verfügt über individuelle Treiberschaltungen, um eine stabile Versorgung zu gewährleisten und Interaktionen zwischen angeschlossenen Geräten (Kameras, Recorder, Capture-Interfaces) zu minimieren. Der nominale Ausgangspegel beträgt +4 dBu bei 600 Ohm, ein gängiger Standard im professionellen Audio.

Zusätzliche Ausgänge auf den Kanälen 19 und 20

Zur Erleichterung der Kompatibilität mit verschiedenen Geräten verfügen die Kanäle 19 und 20 jeweils über eine 6,35 mm TRS-Klinkenbuchse für symmetrische oder asymmetrische Signale sowie über eine RCA-Buchse mit einem nominalen Pegel von -10 dBu. Diese Flexibilität ist praktisch, wenn einige Geräte einen "Consumer"-Pegel oder eine andere Anschlussart als XLR erwarten.

LED-Anzeige und Kopfhörermonitoring

Die Signalüberwachung erfolgt über eine Reihe von 10 LEDs im Bereich von -40 bis +10 dB. Die 0 dB-Markierung entspricht einem +4 dBu-Ausgang, was eine schnelle Pegelreferenzierung ermöglicht. Ein einstellbarer Kopfhörerverstärker ergänzt die Ausstattung, um den Audioinhalt (Sprache, Dynamik, Störgeräusche) vor der Signalweitergabe an die Medien zu prüfen.

Kaskadierung zur Erweiterung der Ausgangszahl

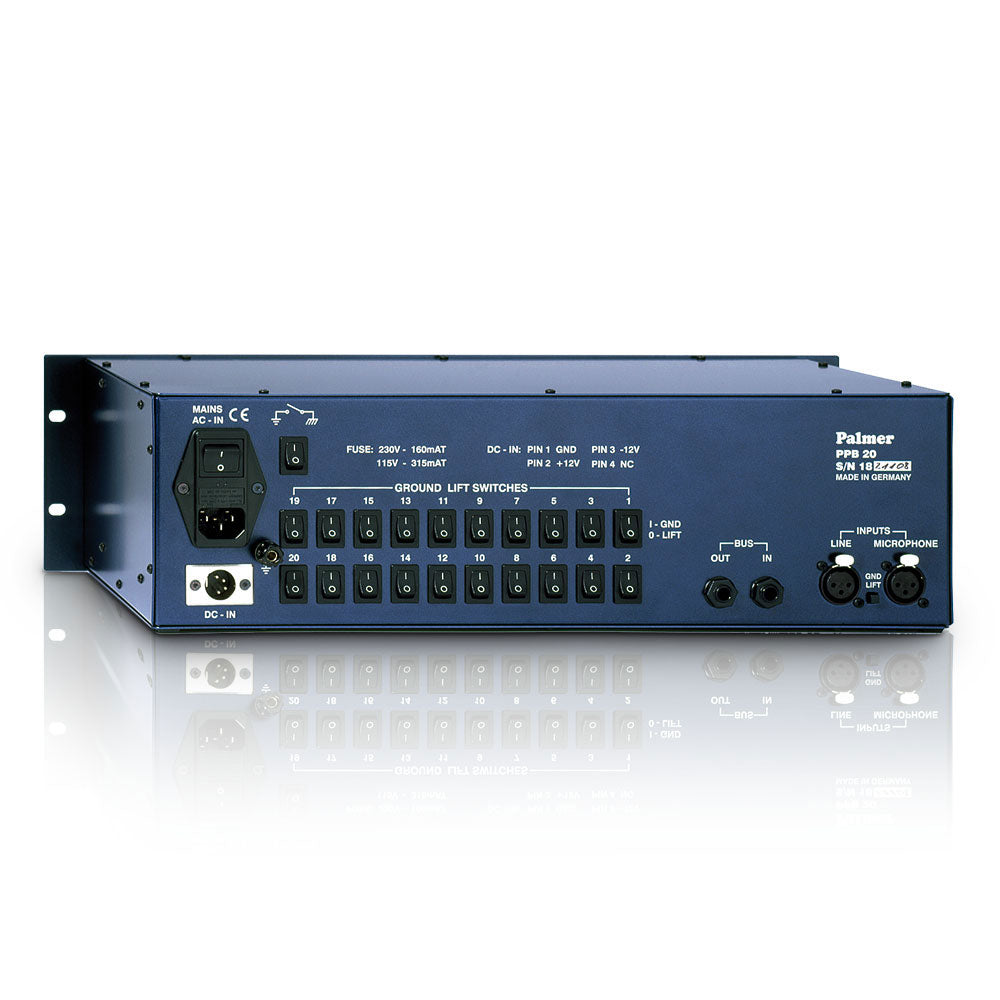

Wenn mehr als 20 Ausgänge benötigt werden, können weitere PPB20 über den BUS IN/OUT-Anschluss auf der Rückseite kaskadiert werden. Diese Methode ermöglicht eine strukturierte Verteilung, ohne improvisierte Abzweigungen und mit klarer Verkabelungslogik im Studio oder Regieraum.

Integriertes Netzteil und Notstromlösungen

Die PPB20 verfügt über ein integriertes geschirmtes Netzteil für zuverlässigen täglichen Betrieb. Ein zusätzlicher DC-Eingang erlaubt den Betrieb mit Batterie oder Notstromversorgung. Das Modell PW4 wird als geeignete Notstromversorgung für zwei PPB20 empfohlen, eine sinnvolle Option für Veranstaltungen, bei denen Stromkontinuität kritisch ist.
