Radial CATAPULT-mini-rx

Catapult Mini RX: eine Empfängerstufe im Catapult-Ökosystem zur Vereinfachung von Multipaaren

Der Catapult Mini RX folgt einer einfachen Logik: Ersetzt einen Abschnitt eines analogen Audio-Multipaares durch ein einziges geschirmtes Cat 5 Netzwerkkabel und behält dabei eine vertraute XLR-Schnittstelle bei. Er fungiert als Empfängermodul einer Catapult-Verbindung, das in der Lage ist, vier analoge Kanäle von einem Catapult Mini TX oder einem anderen Catapult-Modul über mehrere Dutzend Meter zu empfangen. In einer modernen Bühnenkonfiguration (FOH, Monitore, Side Rack, Patch) ermöglicht dieses Format "kompaktes Gehäuse + XLR-Abzweige" Zeitersparnis beim Aufbau, reduziert den Verkabelungsaufwand und sichert den Signalweg durch ein einziges Kabel.

Für wen ist dieser Cat 5 zu XLR Empfänger gedacht?

Der Catapult Mini RX ist besonders geeignet für Toningenieure, Bühnen-Techniker und Dienstleister, die 4 analoge Leitungen auslagern möchten, ohne ein schweres und unhandliches Multipaar zu verlegen. Er eignet sich auch sehr gut für Bands und Organisationen mit einem Monitor-Rack oder Patch am Bühnenrand, wenn Mikrofon- oder Line-Signale geordnet zur Konsole, einem Stage Rack, einem Recorder oder einem Wiedergabesystem geleitet werden sollen.

Im Event-Kontext bietet er eine effektive Lösung, um einen Durchgangsbereich (Publikum, Technik-Korridor, Bühnenträger) mit nur einem Kabel zu überqueren. In Installationen erleichtert sein geringes Format die Integration in beengte Räume, während sofort verfügbare XLR-Ausgänge maximale Kompatibilität mit bestehendem Equipment gewährleisten.

Funktionen und Design: die Effizienz eines Multipaares über Netzwerkkabel

4 analoge Kanäle über ein einfaches geschirmtes Cat 5 Kabel

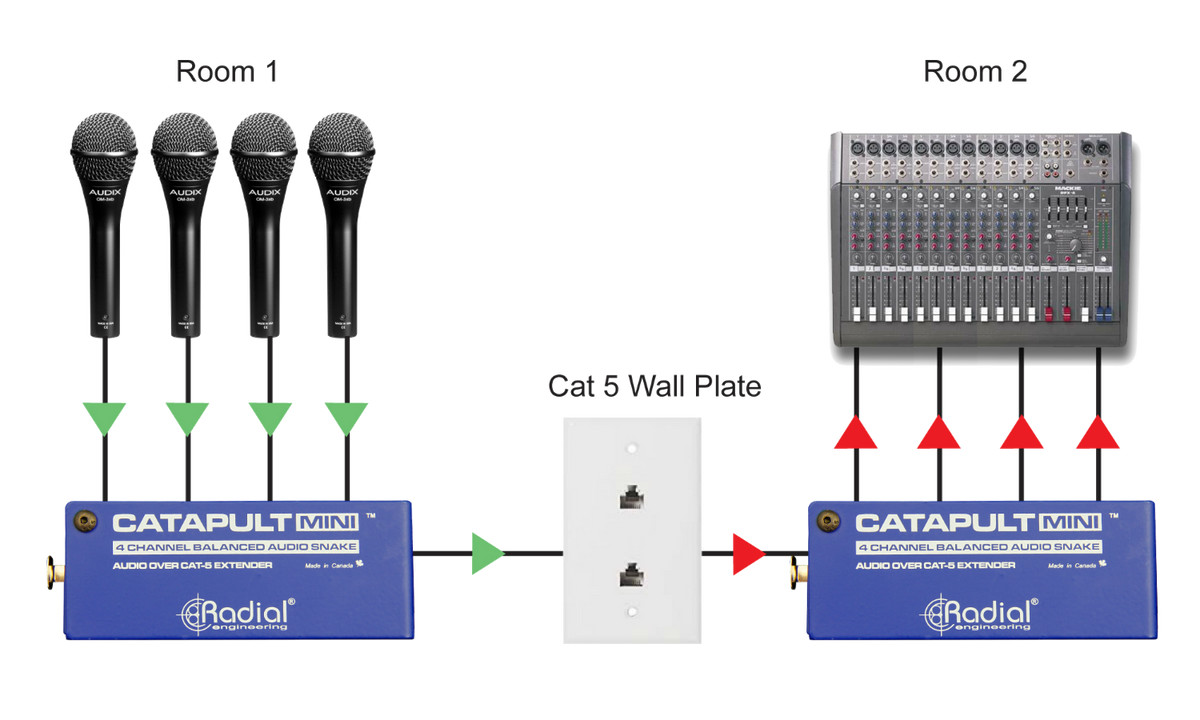

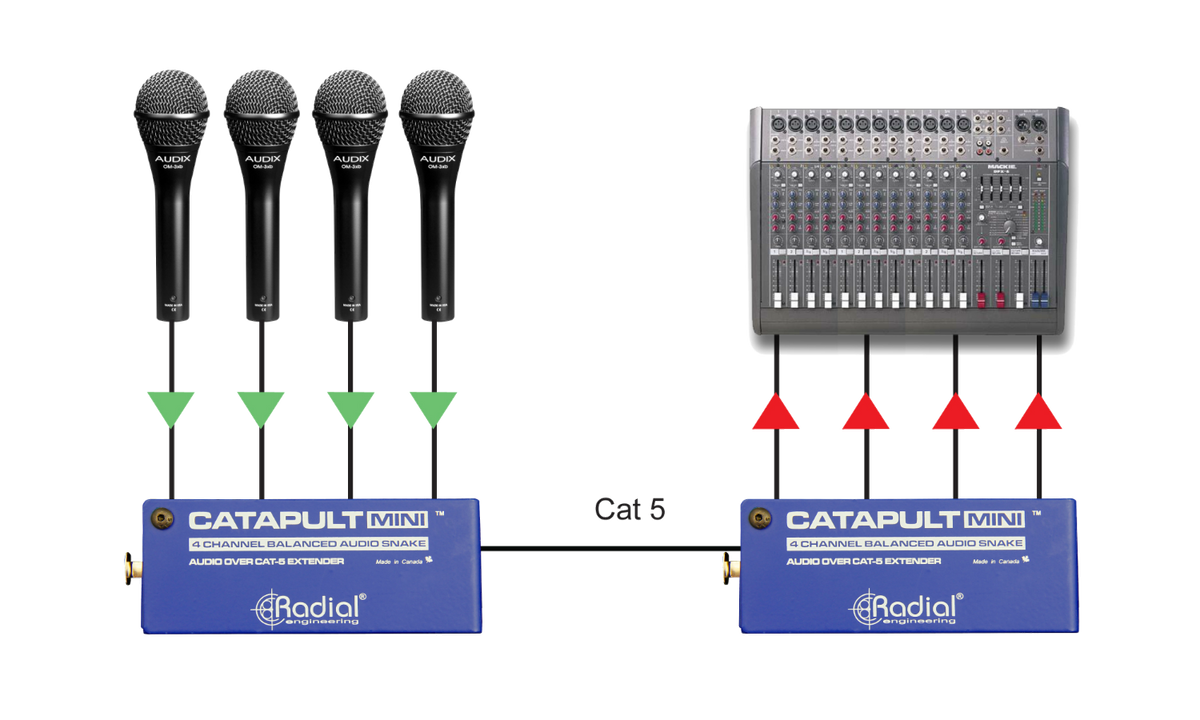

Der Catapult Mini RX empfängt vier analoge Audiokanäle über ein geschirmtes Cat 5 Netzwerkkabel. Dieser Ansatz optimiert Kabellängen und -führung und ermöglicht eine intuitive Nutzung: auf der einen Seite eine robuste Netzwerkverbindung, auf der anderen XLR-Ausgänge, die sofort gepatcht werden können. Das Modul ist für den Betrieb mit einem Catapult Mini TX (oder einem anderen kompatiblen Catapult-Modul) konzipiert, um eine zuverlässige Punkt-zu-Punkt-Verbindung über mehrere Dutzend Meter herzustellen.

Bühnenanschlüsse: EtherCon und XLR-Buchsen

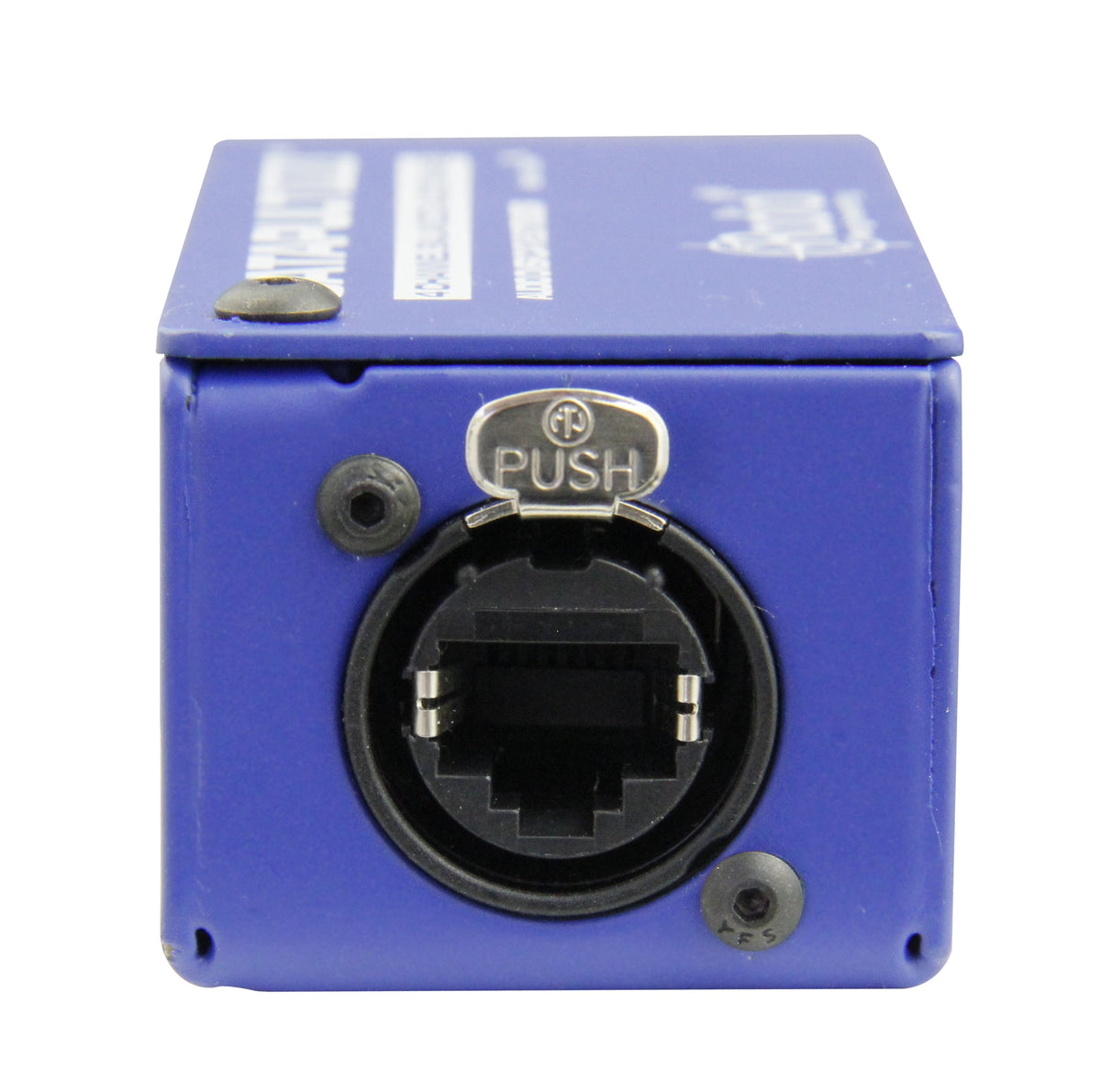

Die Verbindung auf der Link-Seite erfolgt über eine EtherCon-Buchse, die den Anforderungen des Live-Betriebs besser gerecht wird als ein Standard-Netzwerkstecker. Auf der Audio-Seite bietet der Catapult Mini RX 4 XLR-Buchsen, was den Anschluss an eine Konsole, ein Bühnengehäuse, ein Patch oder jedes Gerät mit XLR-Eingängen erleichtert.

Geschirmte Abzweige und Farbcodierung für schnelles Patchen

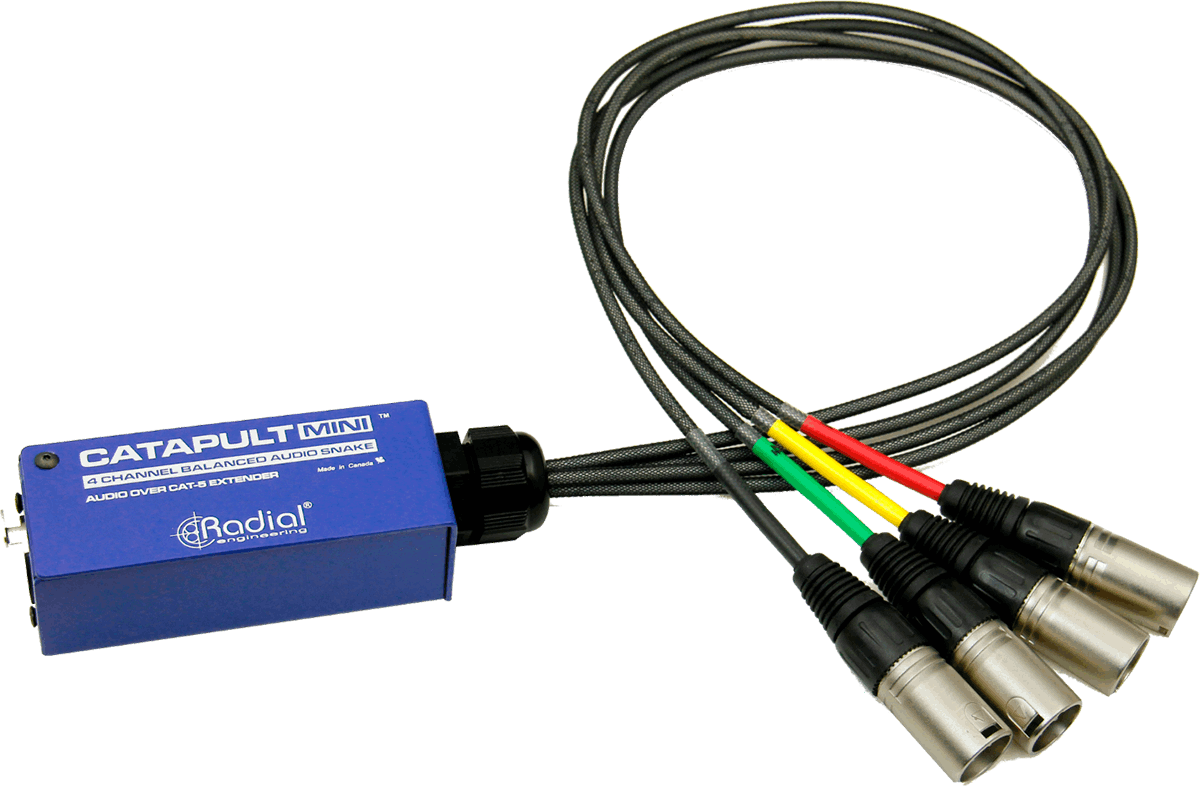

Vor Ort spart eine klare Patch-Struktur wertvolle Minuten. Der Catapult Mini RX verfügt über 60 cm lange Abzweige, geschützt durch eine dehnbare Geflechtschutzhülle, die die Abriebfestigkeit erhöht und eine ordentliche Verkabelung auf einer voll belegten Bühne ermöglicht. Die Kennzeichnung wird durch schrumpfschlauchbeschriftete Farbcodes verstärkt, was Fehler bei Bühnenwechseln, schnellen Soundchecks oder Einsätzen bei schwachem Licht minimiert.

Kompakt, leicht und robust

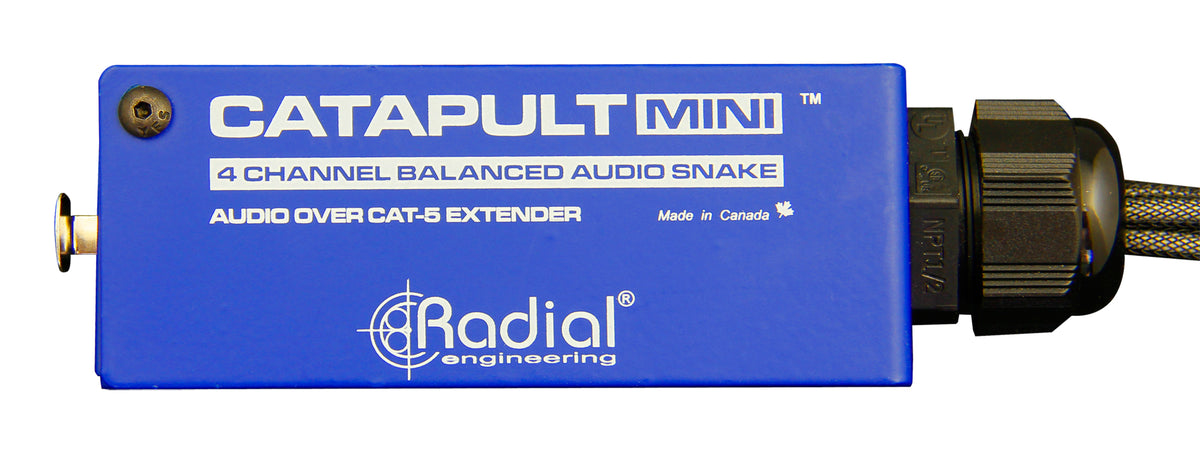

Mit seinem Miniaturformat lässt sich der Catapult Mini RX leicht in einem Flightcase, einer Tasche oder direkt in einer Rack-Schublade transportieren. Diese Kompaktheit geht nicht zu Lasten der "Tour-Tool"-Eigenschaften: Ziel ist es, einen leichten, unauffälligen und robusten Multipaar-Empfänger anzubieten, der wiederholte Handhabungen problemlos verkraftet und dennoch einfach einzusetzen ist.

Technische Daten

Kategorie	Audioverteiler	THD	0,0005% bei 1 kHz
Anzahl Kanäle	4	Analogausgänge	4 x XLR
Digitale Umwandlung	Nein	Anschlüsse	EtherCon
Max. Eingangspegel (dBu)	35	Maße (mm)	107 x 34 x 41
Frequenzgang	7 Hz - 20 kHz

Typ	analoger Audio-Multipaar-Empfänger	Link-Eingang	EtherCon
Kanalanzahl	4	Audio-Ausgänge	4 XLR-Buchsen
Akzeptierte Pegel	Mikrofon oder Line	Abzweige	60 cm
Kompatibilität	Catapult Mini TX und andere Catapult-Module	Schutz	dehnbare Geflechtschutzhülle
Übertragungsmedium	geschirmtes Cat 5 Netzwerkkabel	Identifikation	Schrumpfschlauch-Etiketten mit Farbcodierung
Reichweite	mehrere Dutzend Meter
