Radial Di JD6

Eine mehrkanalige DI, zugeschnitten auf moderne Rigs (Live & Studio)

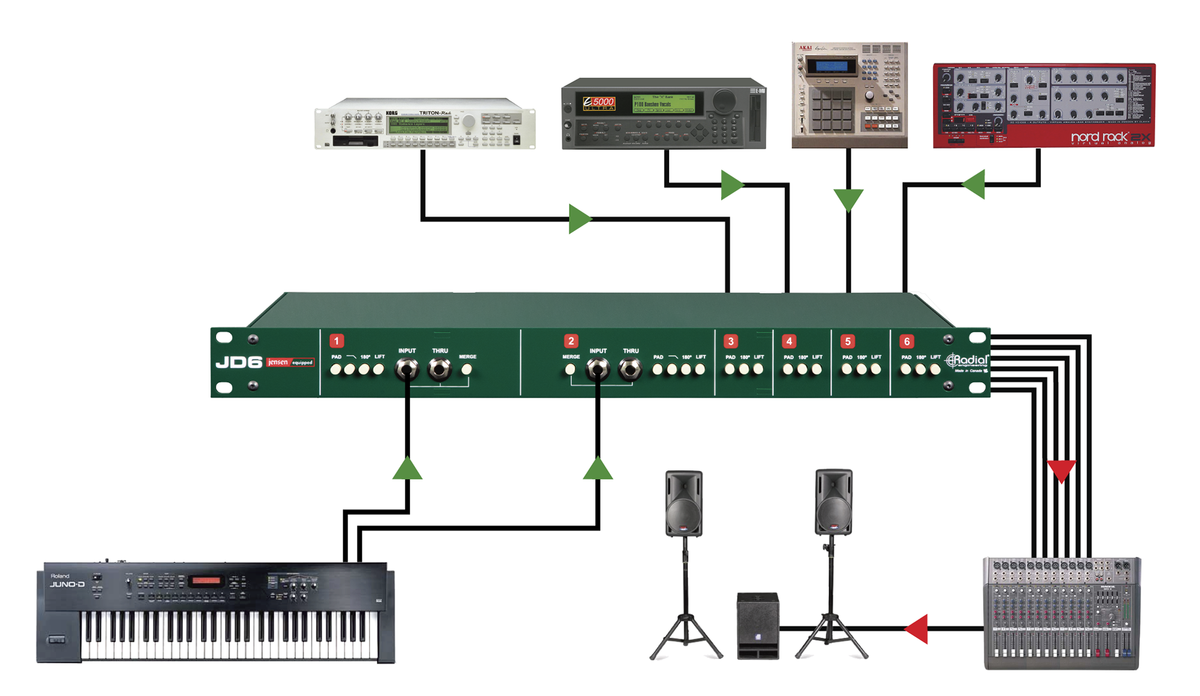

Die Radial JD6 wurde entwickelt, um ein sehr konkretes Bedürfnis zu erfüllen: die Verbindung mehrerer elektronischer Quellen zu einer Konsole zu zentralisieren, zu sichern und zu reinigen, ohne mehrere Bodendirektboxen zu verwenden. Ihr Rack-Format und die 6 Kanäle machen sie zur idealen Lösung, wenn Bühne oder Studio mehrere gleichzeitige Ausgänge aufnehmen müssen: Stereo-Keyboards, Expander, Player, Modellierungen oder elektronische Schlagzeuge mit separaten Ausgängen. Der Radial-Ansatz legt Wert auf Robustheit und Signal-Kohärenz, mit einer Architektur, bei der jeder Kanal vollständig isoliert bleibt, um Masseprobleme in komplexen Audiosystemen zu minimieren.

Für wen und in welchen Anwendungen macht die Radial JD6 den Unterschied?

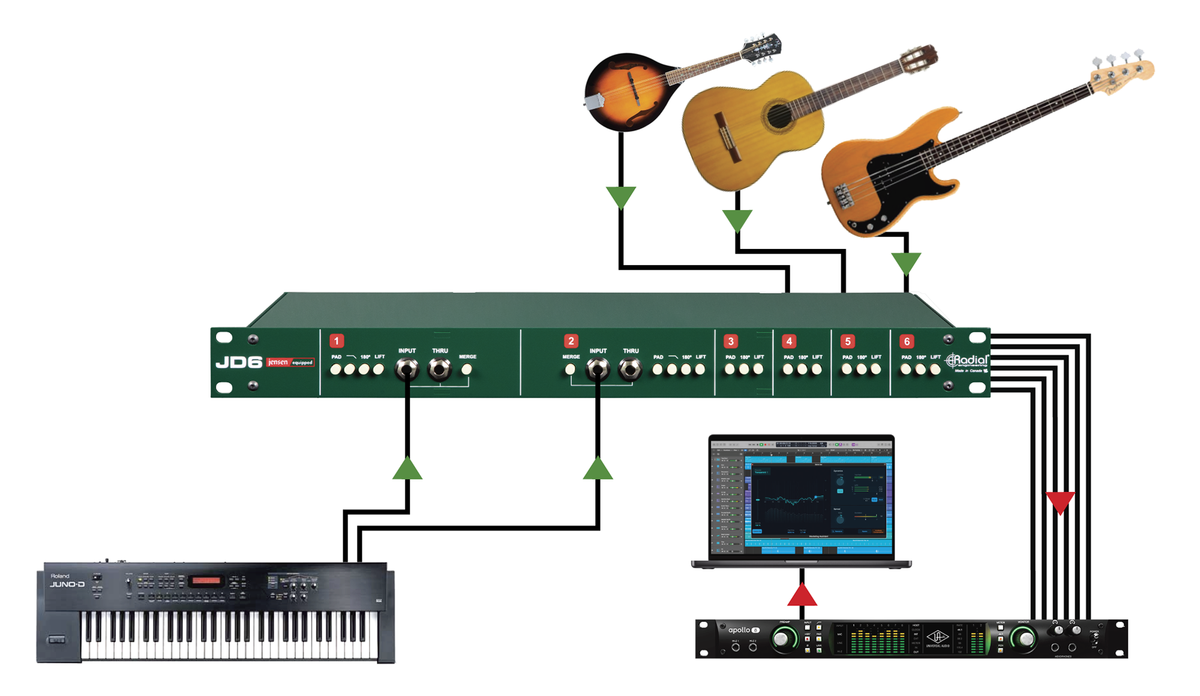

Die JD6 richtet sich an Keyboarder, elektronische Schlagzeuger, Bühnen- und Studio-Techniker, die eine professionelle Rack-DI benötigen, die hohe Ausgangspegel verkraftet und dabei einen sauberen und stabilen Klang bewahrt. Im Live-Betrieb sichert sie die Bühne: sauberere Verkabelung, schnell zugängliche Einstellungen und Reduzierung von Störgeräuschen, wenn mehrere Geräte an unterschiedlichen Stromkreisen betrieben werden. Im Studio erleichtert sie die Aufnahme von Synthesizern, Digitalpianos oder Modulen, bewahrt eine präzise Wiedergabe und minimiert Brummprobleme bei empfindlichen Aufnahmen. Sie eignet sich auch für Instrumente wie akustische Gitarren und Bässe, wenn eine saubere Anpassung an einen Mikrofoneingang erforderlich ist, insbesondere in Setups, bei denen mehrere Quellen im Rack zentralisiert werden sollen.

Schlüsselfunktionen: sofortige Kontrolle, praktische Signalführung und Geräuschmanagement

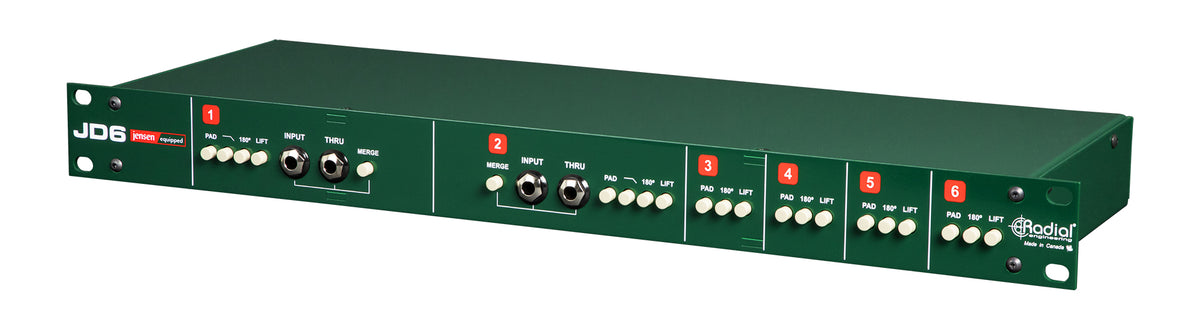

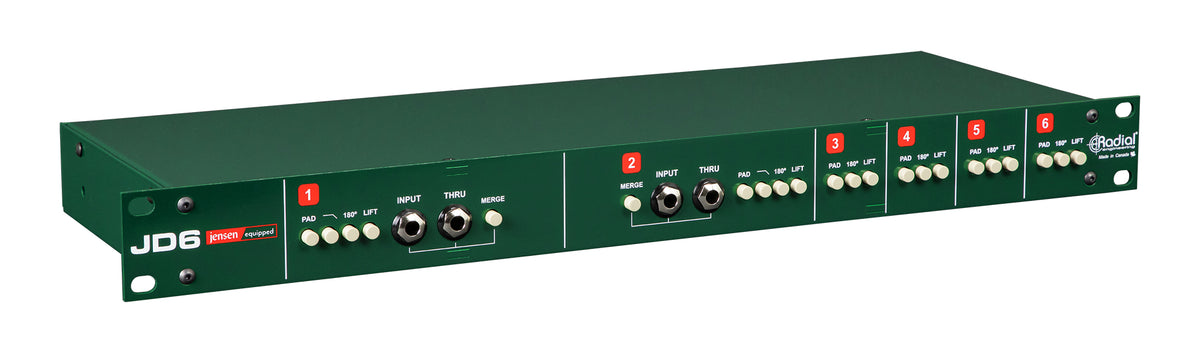

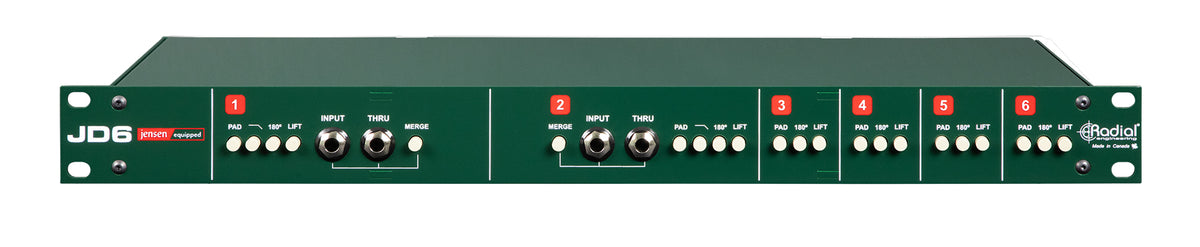

Alles ist auf schnelle Bedienung ausgelegt: die Bedienelemente sind an der Vorderseite zugänglich, sodass man ohne Ausbau des Racks oder Suche nach Mini-Schaltern an der Rückseite eingreifen kann. Jeder Kanal verfügt über wesentliche Funktionen zur Anpassung an Bühne und Mischpulte: Pad zur Pegelabsenkung, Phasenumkehr zur Korrektur möglicher Phasenprobleme zwischen mehreren Quellen und Masse-Trennung zur Bekämpfung von Brummen.

Priorität der Vorderseiten-Eingänge bei den Kanälen 1 und 2

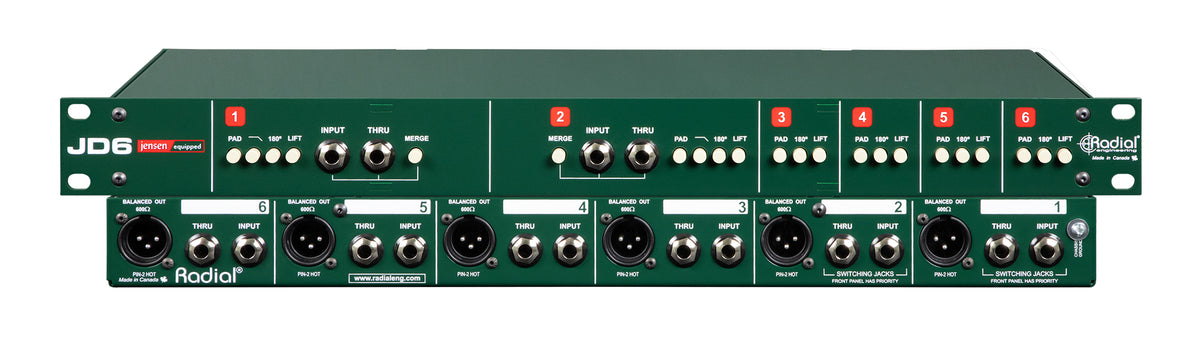

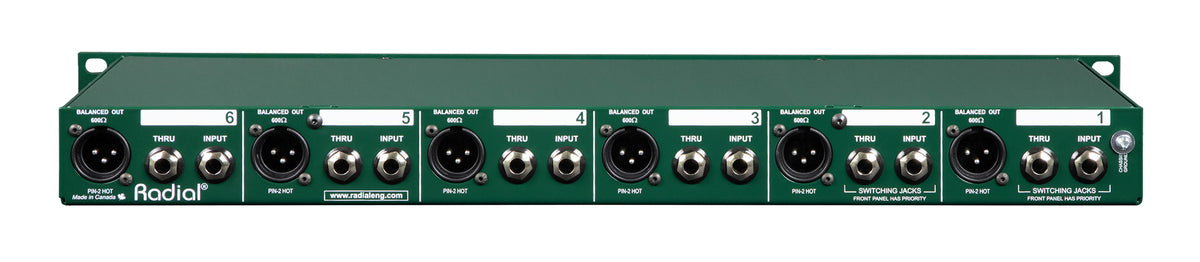

Die Kanäle 1 und 2 verfügen über Schaltbuchsen, die den Vorderseiten-Anschlüssen Vorrang vor den Rückseiten-Anschlüssen geben. Das ist besonders praktisch in realen Situationen: Sie können schnell eine kurzfristige Quelle anschließen (ein Gastkeyboard, ein Player, ein kleines Modul), ohne das gesamte Rack umlöten zu müssen, während die permanente Verkabelung auf der Rückseite für das Hauptsetup erhalten bleibt.

Stereo-Merge zu Mono und passiver Hochpassfilter

Die JD6 bietet eine Merge-Funktion, die eine Stereosignalquelle zu Mono zusammenfasst, praktisch wenn die Front oder der Mix-Plan eine Monosumme erfordert (Monitorwege, Broadcast, Abnahme). Ein passiver Hochpassfilter kann ebenfalls aktiviert werden, um bestimmte Restgeräusche zu reduzieren und den unteren Frequenzbereich bei Bedarf zu säubern, beispielsweise auf Bühnen, wo elektrische Umgebungen oder Verkabelung unerwünschte Störungen begünstigen.

Erweiterte Masseverwaltung für anspruchsvolle Integrationen

Über die Frontbedienung hinaus bietet die JD6 eine zweite Reihe interner Masse-Schalter. Diese Möglichkeit ist besonders für Integratoren und Systemtechniker interessant: Sie erlaubt die Anpassung der DI an das Gesamterdungsschema des Racks und des Audiosystems, um die Stabilität zu optimieren und die Risiken von Masse-Schleifen weiter zu reduzieren.

6 isolierte Kanäle: eine direkte Antwort auf Brummen und Störgeräusche

Brummen und Störgeräusche entstehen oft durch Masse-Schleifen zwischen Geräten, Netzteilen und Mischpulten. Bei der JD6 sind die 6 Kanäle komplett unabhängig und transformatorisoliert, was hilft, diese Schleifen zu durchbrechen und schnell ein nutzbares Signal zu erhalten. Dieser Ansatz spart viel Zeit beim Soundcheck: weniger Störgeräusche suchen, mehr Konstanz von Auftritt zu Auftritt und ein leichter zu wartendes System.

Technische Daten

Kategorie	DI-Box	Rack-Einheit	1
Anzahl Kanäle	6	Eingänge	Jack
Digitale Umwandlung	Nein	Analogausgänge	Klinke, XLR
Max. Eingangspegel (dBu)	21	Netzteil	Passiv
Einstellungen	LoPass-Filter, Massenunterbrecher, Phasenwechsler, Summe der Eingaben	Gewicht (kg)	3.6 kg
Frequenzgang	20 Hz - 20 kHz	Maße (mm)	483 x 158 x 44
THD	0,05% bei -10 dB

Dynamikumfang	135 dB	Klirrfaktor bei 20 Hz	0,006 %
Signal-Rausch-Verhältnis	119 dB	Eingangsimpedanz	10 kOhm
Max. Eingangspegel	+19 dB	Ausgangsimpedanz	600 Ohm
Phasenkohärenz	4 Grad bei 20 Hz
