Radial LX3

Das Wesentliche zum Radial LX3 Signalverteiler

• 1 Eingang zu 3 Ausgängen, um dasselbe Signal gleichzeitig an mehrere Ziele zu verteilen (Recorder, Mischpulte, Monitoringsysteme, Effekte).


• Zwei durch Jensen JT-123-FLPCH Transformatoren isolierte Ausgänge, um Masseschleifen zu begrenzen und die Signalqualität zu erhalten.


• Combo-Eingang XLR / 6,35 mm Klinke, kompatibel mit symmetrischer und unsymmetrischer Verkabelung, ideal für Studio und Broadcast.


• Robustes Metallgehäuse und rutschfeste Gummifüße für zuverlässigen täglichen Einsatz in anspruchsvollen Installationen.

Ein Splitter, der für die Anforderungen von Studio und Broadcast entwickelt wurde

In professionellen Umgebungen wird oft verlangt, mit nur einem Signal "mehr" zu machen: gleichzeitig einen Recorder und ein Mischpult versorgen, einen sauberen Ausgang für ein Monitoringsystem bereitstellen oder ein Mikrofon an mehrere Effektketten senden. Der Radial LX3 wurde speziell für solche Workflows entwickelt: Er ermöglicht es, ein eingehendes Signal auf drei Wege aufzuteilen mit einer klaren, auf Zuverlässigkeit ausgerichteten Architektur und einer Komponentenqualität, die dem Ruf von Radial in Studios und bei Dienstleistern entspricht.

Innerhalb der Radial Produktlinie positioniert sich der LX3 als ein einfaches, robustes und hochprofessionelles Verteilungswerkzeug: keine überflüssigen Funktionen, sondern technische Entscheidungen, die Ihre Anschlüsse und Signalwege absichern, insbesondere dank der Transformator-Isolation bei zwei Ausgängen.

Für wen ist der Radial LX3 gedacht und wann sollte man ihn einsetzen?

Der LX3 richtet sich an Toningenieure, Broadcast-Techniker, Tonstudios, Postproduktionsregien, Dienstleister und Einrichtungen, die ein sauberes Duplizieren eines Signals ohne Bastellösungen benötigen. Er ist auch sehr praktisch, wenn Sie ein Mikrofon durch mehrere Geräte (z.B. mehrere Prozessoren oder Effekte) schicken möchten und dabei eine konsistente und kontrollierte Verteilung behalten wollen.

Konkreter gesagt ist der LX3 immer dann sinnvoll, wenn Sie eine zuverlässige Signalaufteilung brauchen: dasselbe Signal an mehrere Recorder senden, verschiedene Monitoringsysteme versorgen oder einen dedizierten Ausgang für eine andere Regie bereitstellen. Ziel ist es nicht nur zu "duplizieren", sondern dies mit reduziertem Risiko für elektromagnetische Störungen und Masseprobleme zu tun, die besonders in Multi-Geräte-Setups häufig auftreten.

Schlüsselfunktionen: Jensen-Isolation, flexible Verkabelung und Massekontrolle

Zwei isolierte Ausgänge: das Herzstück des LX3

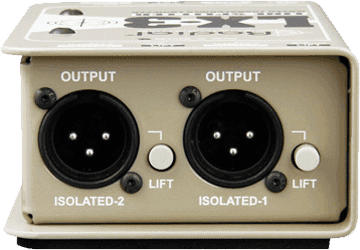

Die Stärke des LX3 liegt in seinen zwei durch Jensen JT-123-FLPCH Transformatoren isolierten Ausgängen. Diese Isolation hilft, Situationen besser zu handhaben, in denen mehrere Geräte mit unterschiedlichen Stromversorgungen an dasselbe Signal angeschlossen sind. In Studio- und Broadcast-Setups trägt dies maßgeblich dazu bei, Masseprobleme zu minimieren und eine stabilere Signalverteilung zu gewährleisten, ohne die Übertragungsqualität zu beeinträchtigen.

Ein direkter Ausgang für einen einfachen und sofortigen Signalweg

Zusätzlich zu den zwei isolierten Ausgängen bietet der LX3 einen dritten direkten Ausgang ohne Transformator-Isolation. Dies ist ein pragmatischer Ansatz: Sie erhalten einen direkten Signalweg, wenn Sie ihn brauchen, während Sie zwei isolierte Ausgänge für empfindlichere oder potenziell störanfällige Ziele behalten.

Combo-Eingang XLR / 6,35 mm Klinke: echter Komfort in der Produktion

Dank des Combo-Eingangs XLR / 6,35 mm Klinke passt sich der LX3 schnell an das vorhandene Equipment an. Sie können sowohl symmetrische als auch unsymmetrische Kabel anschließen und den Splitter in bestehende Patch-Setups integrieren, ohne die gesamte Verkabelung neu organisieren zu müssen. Diese Flexibilität spart Zeit bei Installationen, Bühnenwechseln oder Sessions, in denen schnelle Reaktionen gefragt sind.

Masse-Schalter an den Ausgängen: direkte Lösung für Praxisprobleme

Jeder XLR-Ausgang verfügt über einen Masse-Schalter, der elektromagnetische Störungen und unerwünschte Geräusche durch Wechselwirkungen zwischen Geräten eliminiert. In Multi-Ziel-Konfigurationen ist dies ein Detail, das schnell unverzichtbar wird: Sie behalten die Kontrolle über Ihre Signalverteilung, ohne die gesamte Verkabelung ändern oder Netzteile verschieben zu müssen.

Radial Bauweise: robust, stabil und bereit für anspruchsvolle Umgebungen

Der LX3 folgt den Grundprinzipien der Marke: ein Metallgehäuse, das auf Langlebigkeit ausgelegt ist, und rutschfeste Gummifüße, die die Stabilität verbessern und das Gerät effektiv vom Boden isolieren. Das Ergebnis ist eine saubere Integration in Bühnenracks, Regietische oder Studioaufbauten mit dem Gefühl eines "arbeitsbereiten" Produkts, Tag für Tag.

Technische Daten

Frequenzgang - Beginn	20 Hz	Einstellungen	-15 dB Attenuator, Massenunterbrecher
Frequenzgang - Ende	20 kHz	THD	< 0,001% bei 1 kHz
Kategorie	Splitter	Eingänge	XLR/Klinke-Kombi
Anzahl Kanäle	3	Analogausgänge	3 x XLR
Digitale Umwandlung	Nein	Gewicht (kg)	700 g
Max. Eingangspegel (dBu)	20	Maße (mm)	84 x 127 x 48

Signalverteilung	drei Wege (1 Eingang auf 3 Ausgänge)	Direkter Ausgang	1, ohne galvanische Trennung über Übertrager
Eingang	1 x Kombibuchse XLR / 6,35-mm-Klinke	Masse-Trennschalter	an jedem der drei Ausgänge
Kompatible Verkabelung	symmetrisch und unsymmetrisch	Gehäuse	Metall
Ausgänge	3 x XLR	Standfuß	rutschfest, zur Isolierung vom Boden
Galvanisch getrennte Ausgänge	2, über Jensen JT-123-FLPCH-Übertrager
