Radial OX8R

Ein Bühnen- und Installationssplitter im Geiste der Radial-Lösungen

Der Radial OX8 folgt der Philosophie von Signalverteilern für professionelle Umgebungen: Robustheit, eine konsistente Verkabelung und eine saubere Lösung für Masseprobleme. Sein 1U-Rackformat erleichtert die Integration in ein Flightcase, eine mobile Regie oder einen Technikschrank, während die passive Ausführung unabhängig von einer Stromversorgung ist und die Anzahl möglicher Fehlerquellen im Einsatz reduziert.

Mit seinen Radial-Transformatoren (Eclipse MS10) und mehreren Ausgängen pro Kanal verfolgt der OX8 ein klares Ziel: eine FOH-Konsole, ein Monitorsystem und einen Recorder gleichzeitig zu versorgen – ohne Kompromisse bei Signalstabilität und -reinheit.

Für wen und für welche Anwendungen?

Der Radial OX8 ist ideal, wenn Sie dasselbe Signal an mehrere Ziele senden müssen, ohne sich mit Masseschleifen, Brummen oder unvorhersehbaren Wechselwirkungen zwischen den Geräten auseinandersetzen zu müssen. Er richtet sich insbesondere an Live-Toningenieure, Dienstleister, Bühnentechniker, mobile Studios, Gotteshäuser, Theater und ausgestattete Veranstaltungsstätten sowie an Systemintegratoren, die einen einfach zu wartenden Multikreis-Splitter suchen.

Konkret eignet er sich für folgende Szenarien: parallele Mehrspuraufnahmen während einer Live-Beschallung, Verteilung eines Mikrofonsignals an Haupt- und Monitorpult, redundante Systeme oder Festinstallationen, bei denen die Verkabelung über Euroblock und Sub-D 25 sauber und sicher ausgeführt werden muss.

Wichtige Funktionen: Verteilung, Isolation und Rack-Integration

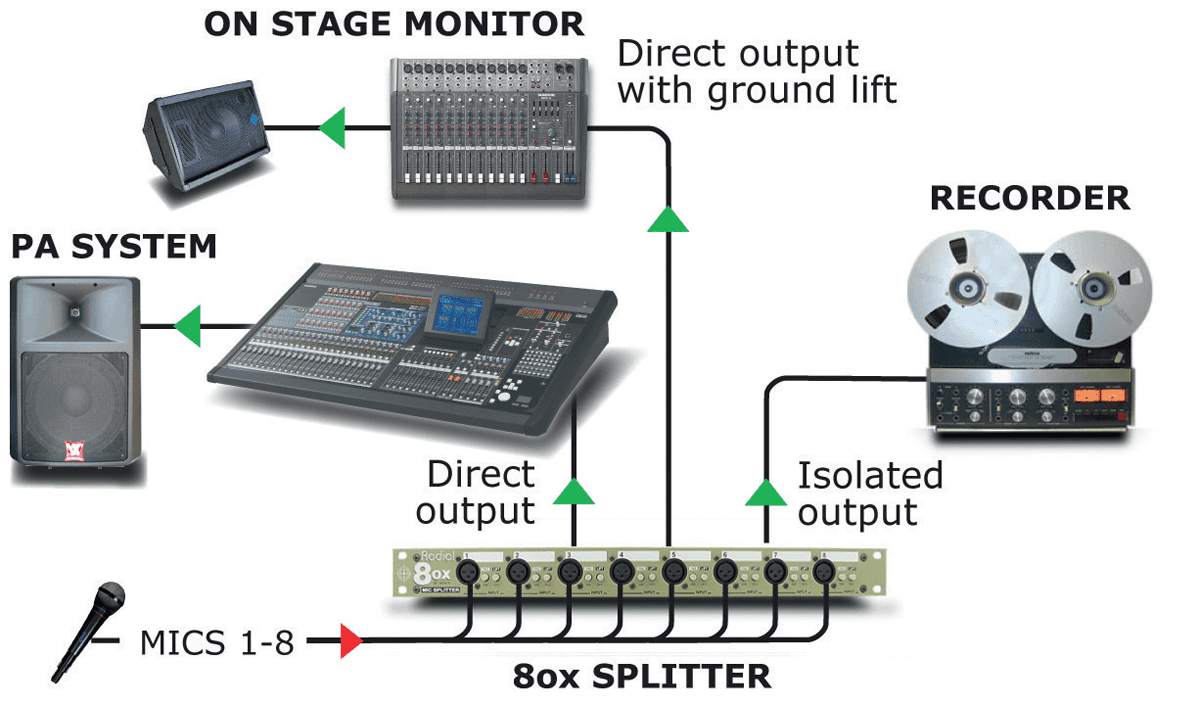

Drei Ausgänge pro Kanal für eine flexiblere Audiokette

Jeder Kanal verfügt über eine Architektur, die auf die Anforderungen des praktischen Einsatzes ausgelegt ist. Der direkte Hauptausgang überträgt bei Bedarf die Phantomspeisung an das Mischpult. Ein zweiter Direktausgang verfügt über einen Massetrennschalter, der bei Massebrummen zwischen zwei Stromversorgungen oder Stromnetzen besonders nützlich ist – etwa in Monitor- und Rückwegen. Der transformatorisolierte Ausgang sorgt für eine galvanische Trennung und ermöglicht eine sichere Verbindung zu einem Recorder oder einem anderen System.

Radial Eclipse MS10-Transformatoren: Stabilität und ein sauberes Signal

Der OX8 ist mit Radial Eclipse MS10-Transformatoren ausgestattet, um die Signalübertragung zu optimieren und einen isolierten Ausgang bereitzustellen, der auch unter realen Einsatzbedingungen zuverlässig genutzt werden kann. Dieser Ansatz ist besonders sinnvoll, wenn mehrere Geräte miteinander verbunden, teilweise weit voneinander entfernt oder unterschiedlich mit Strom versorgt werden und eine zuverlässige Audioverbindung ohne Masseartefakte erhalten bleiben muss.

Pad für die Verarbeitung von Line-Pegeln

Neben Mikrofonen kann der OX8 auch in Situationen eingesetzt werden, in denen höhere Signalpegel verteilt werden müssen. Jeder Kanal verfügt über ein -20-dB-Pad, um den Pegel an die jeweilige Anwendung anzupassen. Damit ist er ein vielseitiges Werkzeug für Bühnen, auf denen Mikrofone, DI-Boxen, Monitorwege oder Ausgänge zusätzlicher Systeme zusammenkommen.

Parallele Anschlüsse: XLR auf der Vorderseite, Sub-D 25 und Euroblock

Die 8 XLR-Eingänge auf der Vorderseite vereinfachen das schnelle Patchen im Live-Betrieb. Für Festinstallationen und Technikschränke stehen die Anschlüsse parallel über einen Sub-D 25 (analoge Tascam-Konfiguration) und einen Euroblock-Schraubanschluss zur Verfügung. Das Ergebnis: Sie können zwischen einer „Plug-and-Play“-Integration und einer permanenten Verkabelung wählen, ohne Ihre Arbeitsweise ändern zu müssen.

Technische Daten

Kategorie	Splitter	Frequenzgang - Beginn	20 Hz
Anzahl Kanäle	8	Frequenzgang - Ende	18.5 kHz
Digitale Umwandlung	Nein	Eingänge	XLR, Phoenix Euroblock, Sub-D 25
Max. Eingangspegel (dBu)	2	Analogausgänge	Phoenix Euroblock, Sub-D 25
Einstellungen	-36 dB Attenuator, Massenunterbrecher	Netzteil	Passiv
THD	0,005% bei 1 kHz	Gewicht (kg)	3.4 kg
Rack-Einheit	1	Maße (mm)	482 x 152 x 44

Splittertyp	1 Eingang / 3 Ausgänge	Frequenzgang	20 Hz - 18,5 kHz
Anzahl der Kanäle	8	Dynamikbereich	140 dB
Technologie	passiv	Eingangsimpedanz	150 Ohm symmetrisch
Stromversorgung	passiv	Ausgangsimpedanz	150 Ohm symmetrisch
Digitalkonvertierung	nein	Abmessungen (mm)	482 x 152 x 44
Rackeinheit	1	Gewicht	3,40 kg
Ausgänge	Phoenix-Euroblock, Sub-D 25	Äußerst robuste Konstruktion	1,55 mm starkes Stahlgehäuse
Sub-D-25-Konfiguration	analog Tascam
