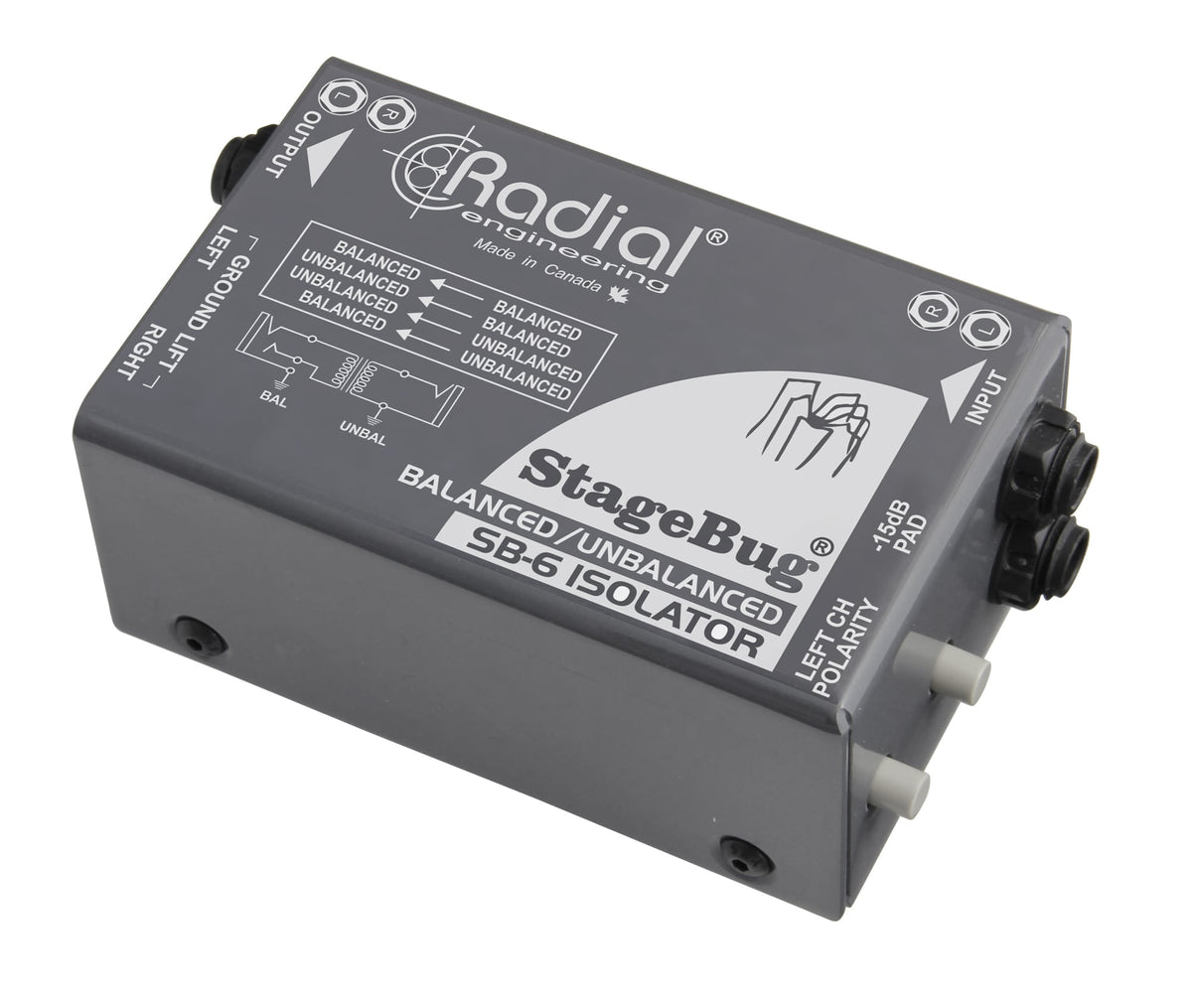

Radial Stagebug SB-6 Isolator

Ein StageBug für den Einsatz vor Ort, im Radial-Geist

Der StageBug SB-6 folgt der Logik der kompakten und robusten Lösungen von Radial: ein Format, das leicht in einen Koffer passt, aber gebaut ist, um den täglichen Anforderungen (Transport, Bühne, Technikbereiche) standzuhalten. Hergestellt in Kanada und untergebracht in einem Stahlgehäuse, verfolgt er ein einfaches Ziel: die Absicherung der Audioverbindungen und die Wiederherstellung eines sauberen Signals, ohne die Setup-Komplexität zu erhöhen.

Ein Isolator für Musiker, Techniker und hybride Setups

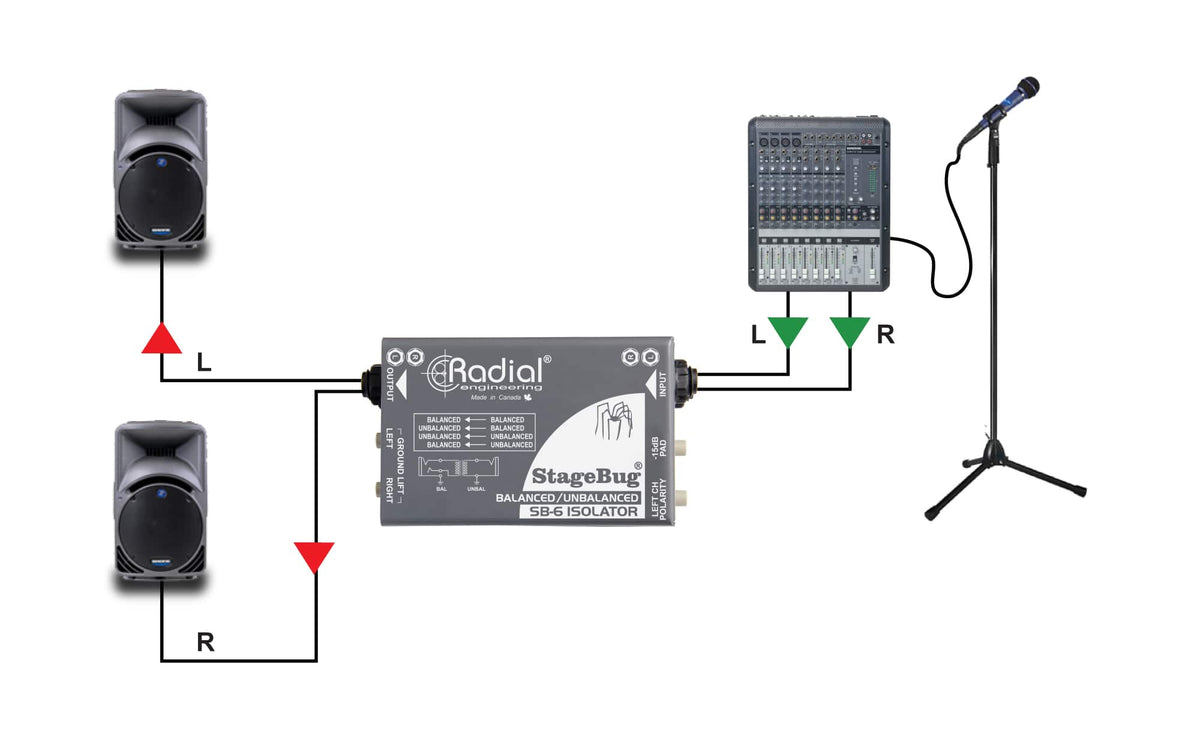

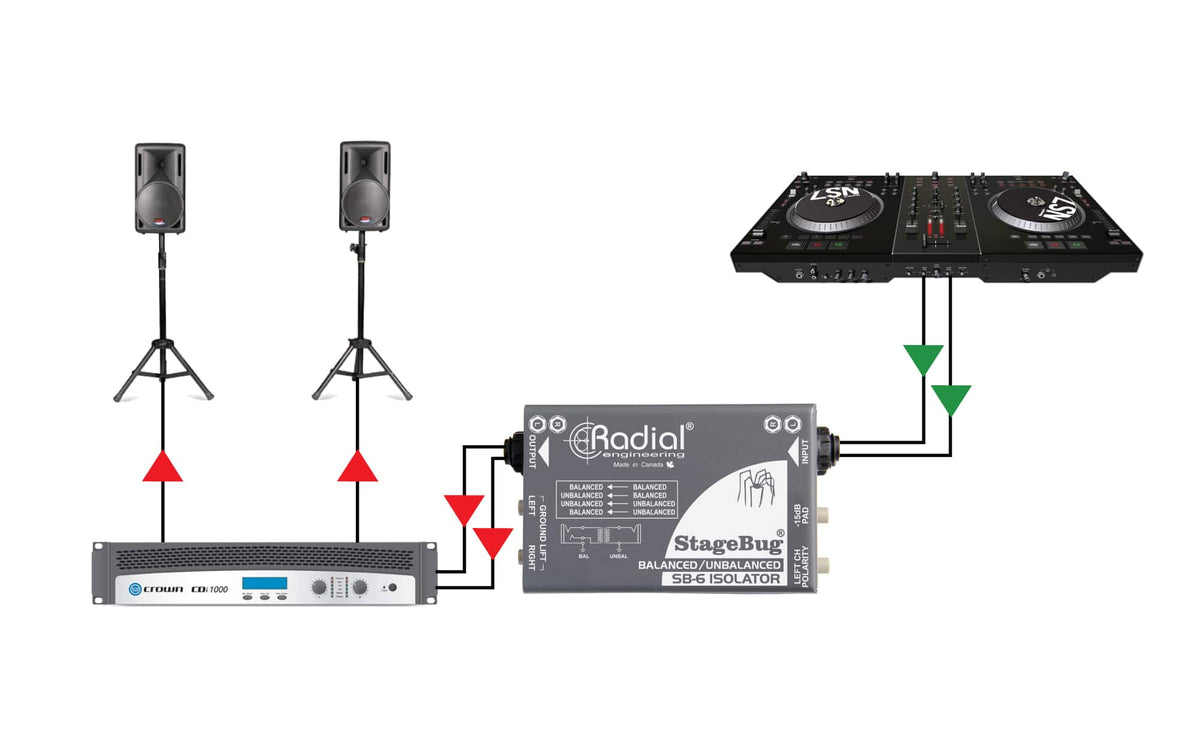

Der SB-6 ist besonders nützlich, wenn Sie sehr unterschiedliche Quellen an ein Mischpult, eine Schnittstelle oder ein Wiedergabesystem anschließen: Instrumente mit Line-Ausgängen, Keyboards, Effektpedale, Audioplayer, Consumer-Geräte oder professionelle Ausrüstung. Er hilft, unerwünschte Geräusche zu eliminieren, die oft bei Verbindungen zwischen Geräten mit unterschiedlichen Stromkreisen oder wenn ein Stereo-Signal mehrere Stufen durchläuft, auftreten.

Dank seiner zwei Kanäle eignet er sich hervorragend für Stereo-Konfigurationen (Keyboard, Modul, Player, Laptop über Interface usw.) und ermöglicht auch die Verarbeitung von zwei getrennten Leitungen. Die Phasenumkehr am Kanal B ist ein echter Vorteil, um das Stereo-Bild bei Bedarf wieder in Phase zu bringen.

Transformator-Isolation, praktische Anpassung und Phasenkontrolle

Im Herzen des StageBug SB-6 befindet sich ein passiver Schaltkreis basierend auf zwei Eclipse Custom Transformatoren. Dieser Ansatz ermöglicht eine galvanische Trennung der Verbindung zur Reduzierung von Brummen und Störungen, während eine für anspruchsvollen Audioeinsatz geeignete Frequenzantwort erhalten bleibt. Der SB-6 ist ausgelegt für die Annahme von symmetrischen und asymmetrischen Signalen und lässt sich leicht zwischen Ihren Quellen und Line-Eingängen integrieren.

Symmetrische/asymmetrische Kompatibilität und schnelle Integration

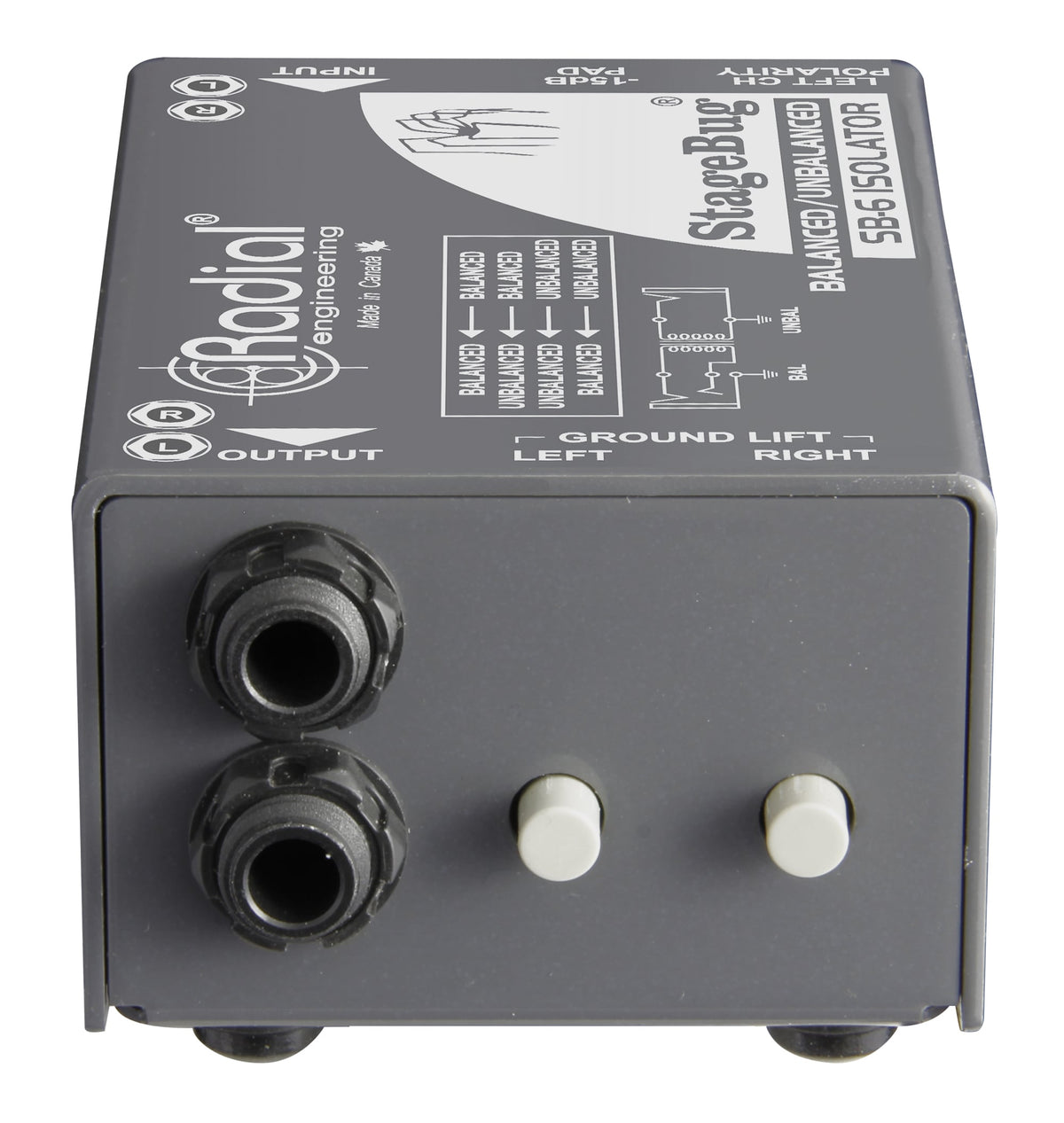

Die 6,35 mm TRS-Klinkenanschlüsse erleichtern die Integration in die meisten Setups. Der SB-6 ist darauf ausgelegt, sich an den verwendeten Verbindungstyp anzupassen, um das Verkabeln vor Ort zu vereinfachen. Ergebnis: Sie stecken ein, isolieren und erhalten schnell ein nutzbares Signal, ohne eine Stromversorgung hinzufügen oder Ihre Audiokette ändern zu müssen.

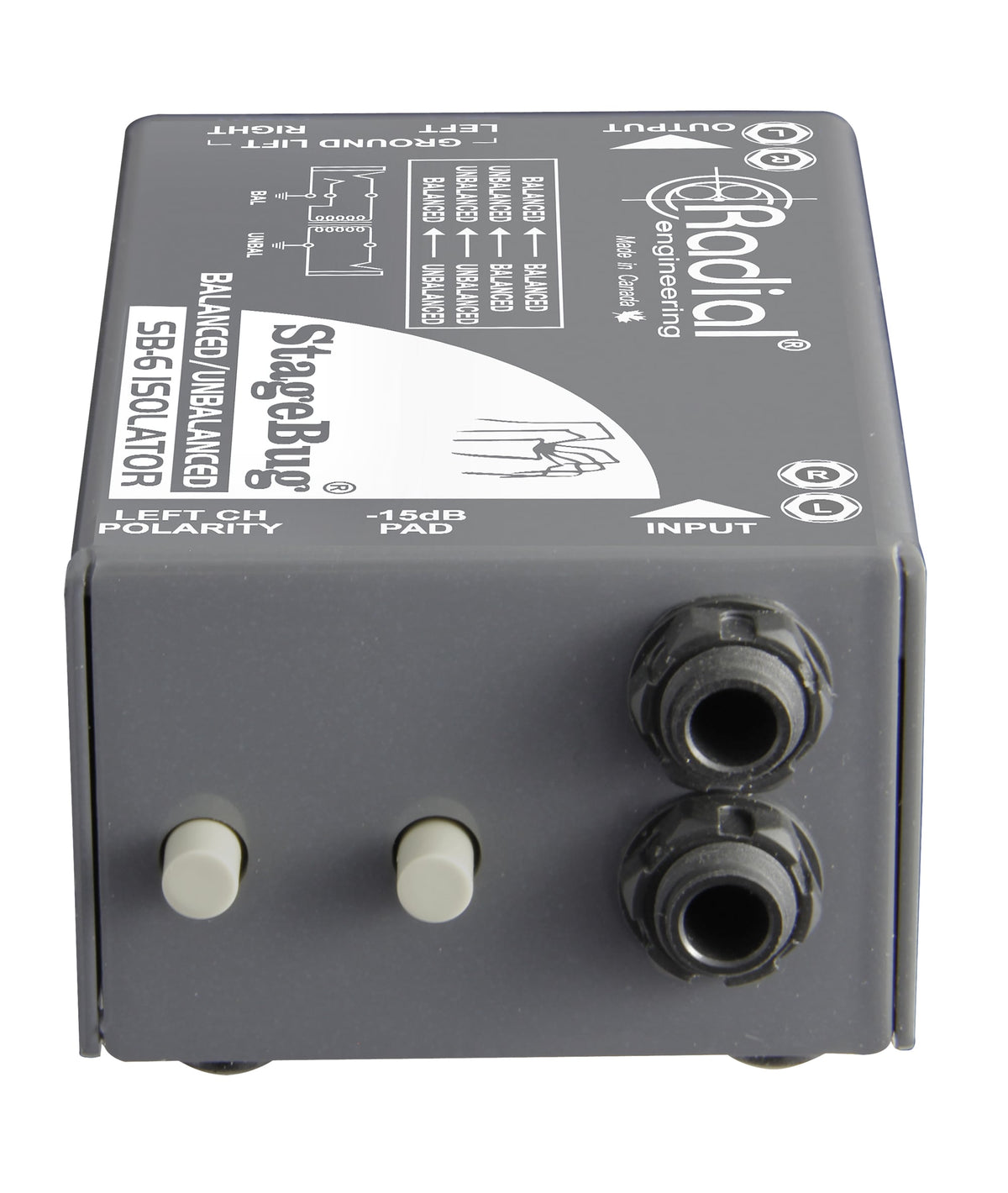

Eingangs-PAD und Phasenumkehr

Wenn die Quelle zu stark ist, ermöglicht das Eingangs-PAD eine Pegelabsenkung, um eine Übersteuerung der nächsten Stufe zu vermeiden. Am Kanal B hilft die Phasenumkehr um 180 Grad, bestimmte Phasenprobleme zu korrigieren, insbesondere in Stereo-Konfigurationen, bei denen Kabel, Adapter oder Geräte eine Umkehr verursachen können.

Technische Daten

Anzahl Kanäle	1	Eingänge	2 x Klinke
Digitale Umwandlung	Nein	Analogausgänge	2 x Buchse
Max. Eingangspegel (dBu)	25	Netzteil	Passiv
Einstellungen	-15 dB Attenuator, Massenunterbrecher	Gewicht (kg)	400 g
Frequenzgang	20 Hz - 20 kHz	Maße (mm)	114 x 47 x 34
THD	5% bei 30 Hz

Schaltkreis	passiv mit Transformatoren	Phasenabweichung	>5 Grad @ 30 Hz
Transformatoren	Eclipse Custom	Eingangsimpedanz	variiert je nach Last / 47 kOhm
Herstellung	Kanada	Ausgangsimpedanz	600 Ohm
Gehäuse	Stahl	Eingänge / Ausgänge	6,35 mm TRS-Klinke
Dynamikumfang	>140 dB	PAD	-15 dB
Max. Eingang	>+25 dBu	Polarität	180 Grad invertiert
Verstärkung	-2 dB	Abmessungen	114 x 47 x 34 mm
Klirrfaktor (THD)	<0,0008% @ 1 kHz	Gewicht	0,4 kg
