RME ADI-6432 R BNC

Eine Schlüsselkomponente zwischen den Standards MADI und AES-3id im Studio und Rundfunk

In Studios, Regiewagen und Broadcast-Installationen bleibt MADI eine verlässliche Lösung, um eine große Anzahl von Kanälen über eine einzige Verbindung zu transportieren, während sich AES-3id oft durchsetzt, sobald eine zuverlässige Verteilung über Koaxialkabel erforderlich ist (Patchfelder, Racks, Router, digitale Geräte). Dieser Konverter positioniert sich als zentrale Schnittstelle: Er vereinfacht die Vernetzung von Geräten mit unterschiedlichen Formaten und bewahrt dabei einen auf "Infrastruktur" ausgerichteten Ansatz mit einem 2U-Rack-Format, Statusanzeigen und einer Architektur, die auf Servicekontinuität ausgelegt ist.

Für wen und für welche Anwendungen?

Dieser Konverter richtet sich an Aufnahme- und Postproduktionsstudios, Live-Dienstleister sowie Broadcast-Umgebungen, in denen Clock-Stabilität, Überwachung und Redundanz tägliche Anforderungen sind. Er ist besonders relevant, wenn Sie AES-3id-Geräte anschließen müssen (digitale Signalprozessoren, Matrixsysteme, Router, Splitter) an eine MADI-Infrastruktur oder umgekehrt, ohne die Anzahl der Konvertierungen und potenziellen Fehlerquellen zu erhöhen.

Ein weiterer Vorteil bei der Integration ist die Möglichkeit, die Steuerung zu zentralisieren (MIDI-Fernsteuerung) und Steuerdaten (MIDI, RS-232) über die MADI-Verbindung zu übertragen. In einem Technik-Rack reduziert dies den Verkabelungsaufwand und erhält eine konsistente Steuerlogik, insbesondere wenn mehrere Geräte synchronisiert und überwacht werden müssen.

Funktionen und Design: Stabilität, Kontrolle und professionelle Anschlüsse

Multikanal-Konvertierung und vollständige MADI-Kompatibilität

Entwickelt für Workflows, bei denen die Anzahl der Kanäle ebenso wichtig ist wie die Einfachheit der Verkabelung, verwaltet das Gerät 2x 64 Kanäle und bietet eine MADI-Anschlusstechnik koaxial und optisch. So passen Sie die Verbindung an Ihre Umgebung an (Kabellängen, Rack-Anforderungen, vorhandene Geräte) und behalten dabei eine klare Herangehensweise: eine dedizierte Schnittstelle für die Konvertierung ohne Kompromisse bei der Kapazität.

Robuste Clock und Jitter-Unterdrückung

Die Qualität einer digitalen Installation hängt direkt von der Synchronisation ab. Die SteadyClock-Technologie zielt auf eine maximale Jitter-Unterdrückung und eine stabile Clock-Aktualisierung ab, um die zeitliche Präzision des Signals in komplexen Ketten (mehrere digitale Geräte, mehrere Clock-Quellen, Referenzwechsel) zu erhalten. Mit dem Wordclock-Ein-/Ausgang integrieren Sie den Konverter einfach in eine bestehende Clock-Verteilung, sei es als Master oder Slave, je nach Ihrer Architektur.

Überwachung und Fernsteuerung für Technik-Racks

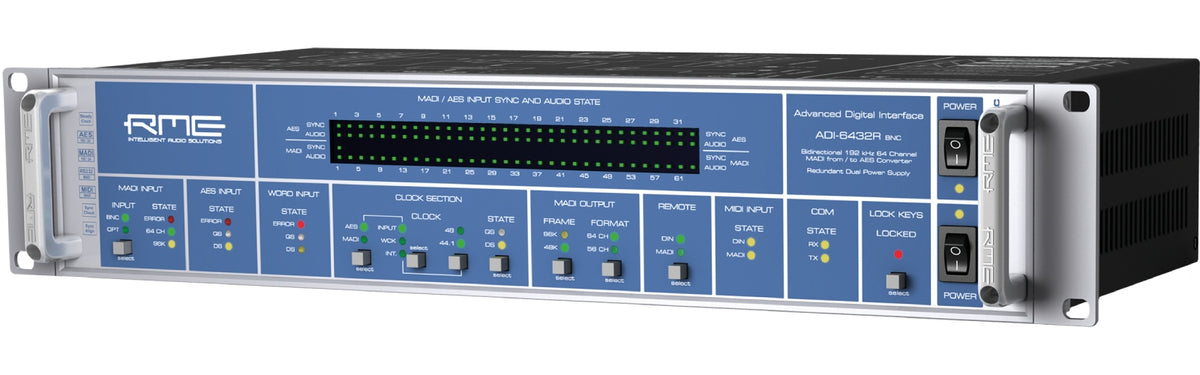

Im realen Einsatz reicht es nicht, dass "es funktioniert": Man muss auch den Verbindungsstatus sofort sehen können. Die Anzeige des MADI- und AES-Status erleichtert Betrieb und Fehlersuche, insbesondere im Broadcast und bei Live-Einsätzen. Die Fernsteuerung via MIDI-Fernbedienung stärkt diese Integrationslogik, und die Möglichkeit, MIDI und RS-232 über MADI zu übertragen, ist ein Vorteil, um Zusatzgeräte innerhalb eines einzigen Infrastrukturstroms zu steuern.

Dichte AES-3id-Anschlüsse, für das Rack konzipiert

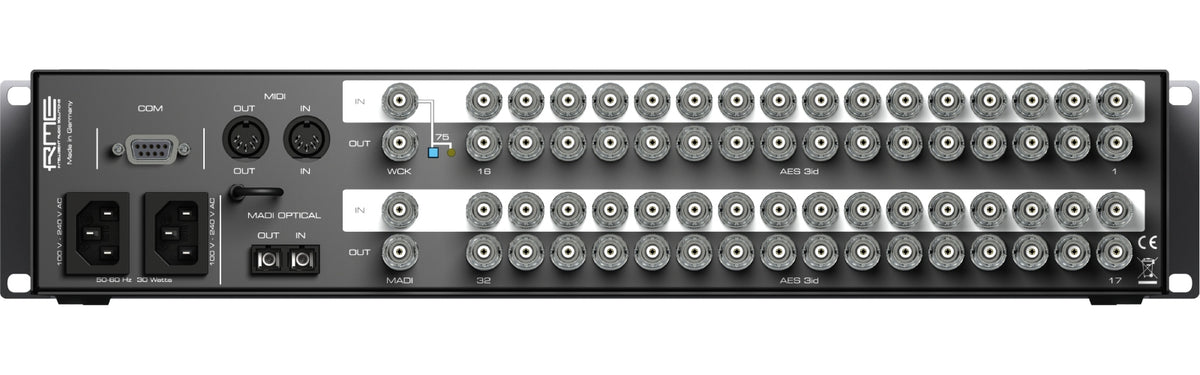

Mit 32x AES-3id Ein-/Ausgängen über BNC ist das Gerät für Installationen ausgelegt, bei denen Koaxialkabel und kurze, saubere, reproduzierbare Wege bevorzugt werden. Diese Dichte vereinfacht die Rack-Montage, reduziert Adapter und macht die Kanalorganisation in einer Multi-Source-Umgebung übersichtlicher.
