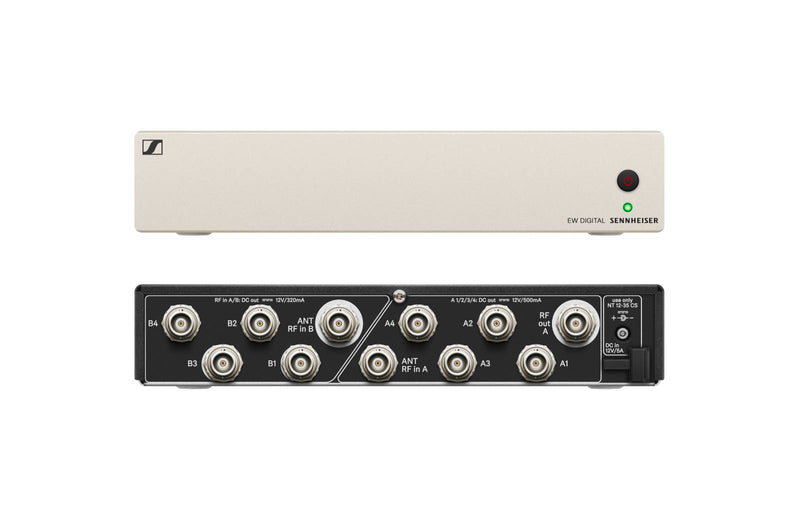

Sennheiser EW-d Asa (Q-R-S) (470 - 706 MHZ)

Eine logische Verbindung für eine saubere und konsistente "EW-D"-Installation

Wenn eine HF-Konfiguration von "einfach" auf "mehrkanalig" umgestellt wird, wird die Organisation ebenso wichtig wie die Funkleistung. Dieser aktive Doppel-Antennensplitter 1:4 wurde entwickelt, um die Empfänger der "EW-D"-Reihe zu begleiten und einem sehr konkreten Bedarf gerecht zu werden: ein einziges Antennenpaar für mehrere Empfänger gemeinsam zu nutzen, ohne die Frontseite mit zusätzlichen Elementen zu überladen oder die RF-Verteilung zu verkomplizieren.

Das Ergebnis ist eine professionellere Installation, die leichter zu warten und schneller zu diagnostizieren ist. Sowohl auf Tour als auch bei festen Installationen gewinnen Sie an visueller Kohärenz, einfacherer Verkabelung und Bedienkomfort, während die RF-Kette klar strukturiert bleibt (Antennen, Verteilung, Empfänger).

Für wen und für welche Anwendungen ist dieser UHF-Antennensplitter gedacht?

Dieses Produkt richtet sich an alle Einrichtungen, die mehrere "EW-D"-Empfänger einsetzen: technische Dienstleister, Theater, Veranstaltungsorte, Kirchen, Studios, Bildungseinrichtungen oder Kommunen. Es ist besonders sinnvoll, wenn man die Anzahl sichtbarer Antennen reduzieren, ein HF-Rack rationalisieren und wiederkehrende Setups zuverlässiger gestalten möchte.

In der Praxis eignet es sich sowohl für mobile Racks (Flightcases) als auch für feste Racks. Sie vereinfachen die Installation bei Soundchecks, beschleunigen Bühnenwechsel und erhalten eine sauberere, robustere und leichter zu dokumentierende Verkabelung. Das ist ein echter Vorteil für Teams, die mehrere HF-Kanäle schnell bereitstellen müssen und dabei eine strenge Frequenz- und RF-Verwaltung beibehalten wollen.

Schlüsselfunktionen: RF-Stabilität, Diversity und vereinfachte Verkabelung

Doppelte 1:4-Verteilung für Diversity-Empfänger

Mit zwei Antenneneingängen und vier Ausgängen pro Weg ermöglicht dieser Splitter die Versorgung von bis zu 4 Empfängern in echter Diversity aus nur einem Antennenpaar. Sie erhalten eine rationalere RF-Topologie: weniger verstreute Anschlussstellen, eine klarere Organisation im Rack und eine entspanntere Nutzung bei steigender Kanalanzahl.

Zentrale DC-Stromversorgung: weniger Netzteile, geringeres Risiko

Die integrierte DC-Stromverteilung ist für kompatible "EW-D"-Empfänger konzipiert: Sie bündeln die Stromversorgung am selben Ort wie die RF-Verteilung. Konkret reduziert dies die Anzahl einzelner Netzteile, begrenzt Mehrfachsteckdosen und sorgt für ein im Alltag zuverlässigeres Rack. Das mitgelieferte Netzteil NT 12-35 CS folgt diesem Prinzip "eine Stromquelle, eine saubere Installation".

Breitband UHF und BNC-Anschlüsse: sofortige Integration

Dank des UHF-Bereichs 470-706 MHz passt sich dieser Splitter an viele Funkumgebungen an. Die BNC-Anschlüsse sind ein praktischer Standard im professionellen HF-Bereich: sichere Verriegelung, leicht verfügbare Kabel, schnelle Identifikation. Und mit 8 mitgelieferten BNC-Kabeln haben Sie das Wesentliche, um die Eingänge der Empfänger sauber anzuschließen, ohne die Installation zu verzögern.

Technische Daten

Typ	aktiver Antennensplitter (doppelter 1:4)	Ausgänge zu Empfängern	8 x BNC (4 Paare für Diversity)
Frequenzbereich	UHF 470-706 MHz	Stromverteilung	DC für kompatible "EW-D"-Empfänger
Funktion	Verteilung eines Antennenpaares auf bis zu 4 Empfänger in Diversity	Externes Netzteil im Lieferumfang	NT 12-35 CS
RF-Anschlüsse	BNC	Systeme	Empfänger der "EW-D"-Reihe
Antenneneingänge	2 x BNC
