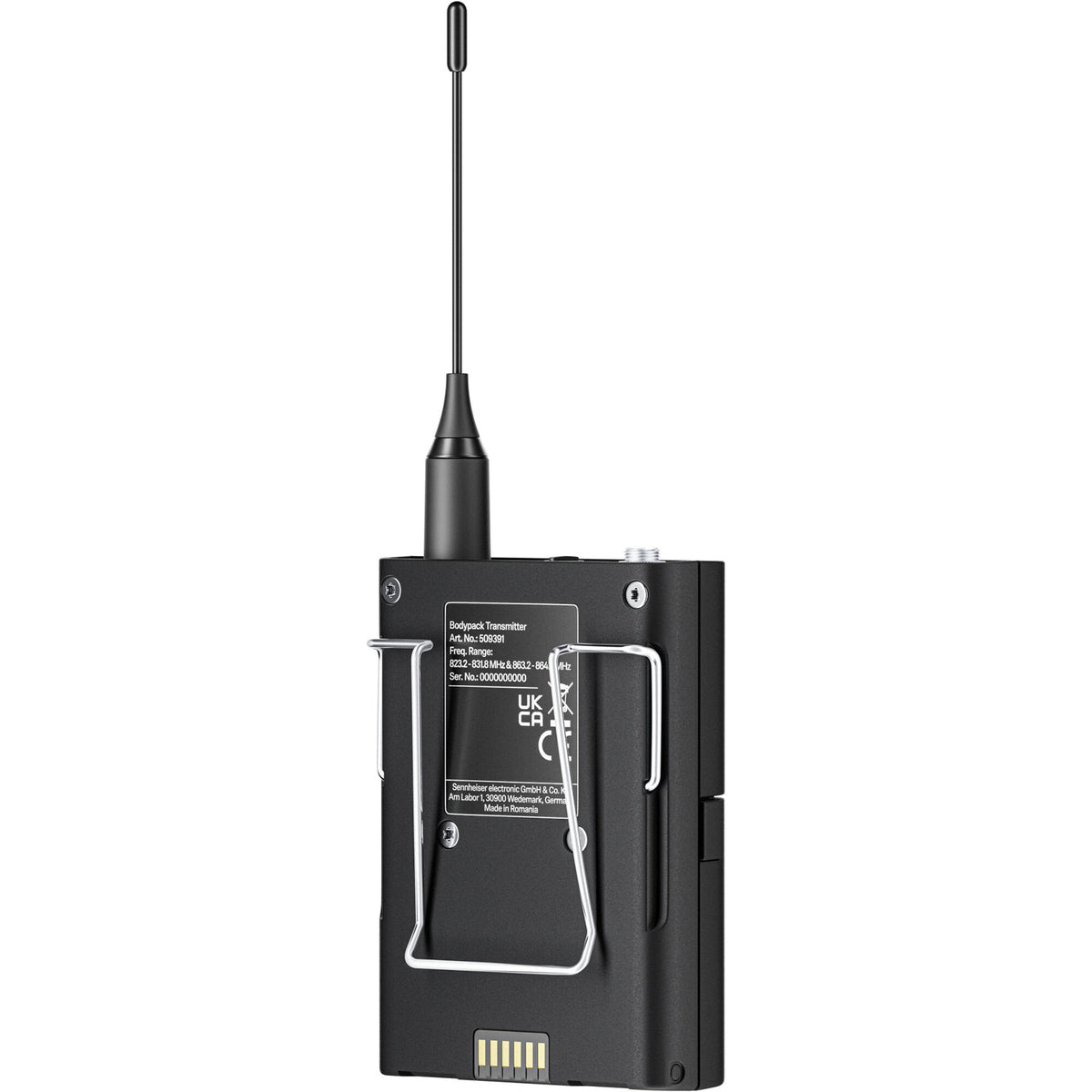

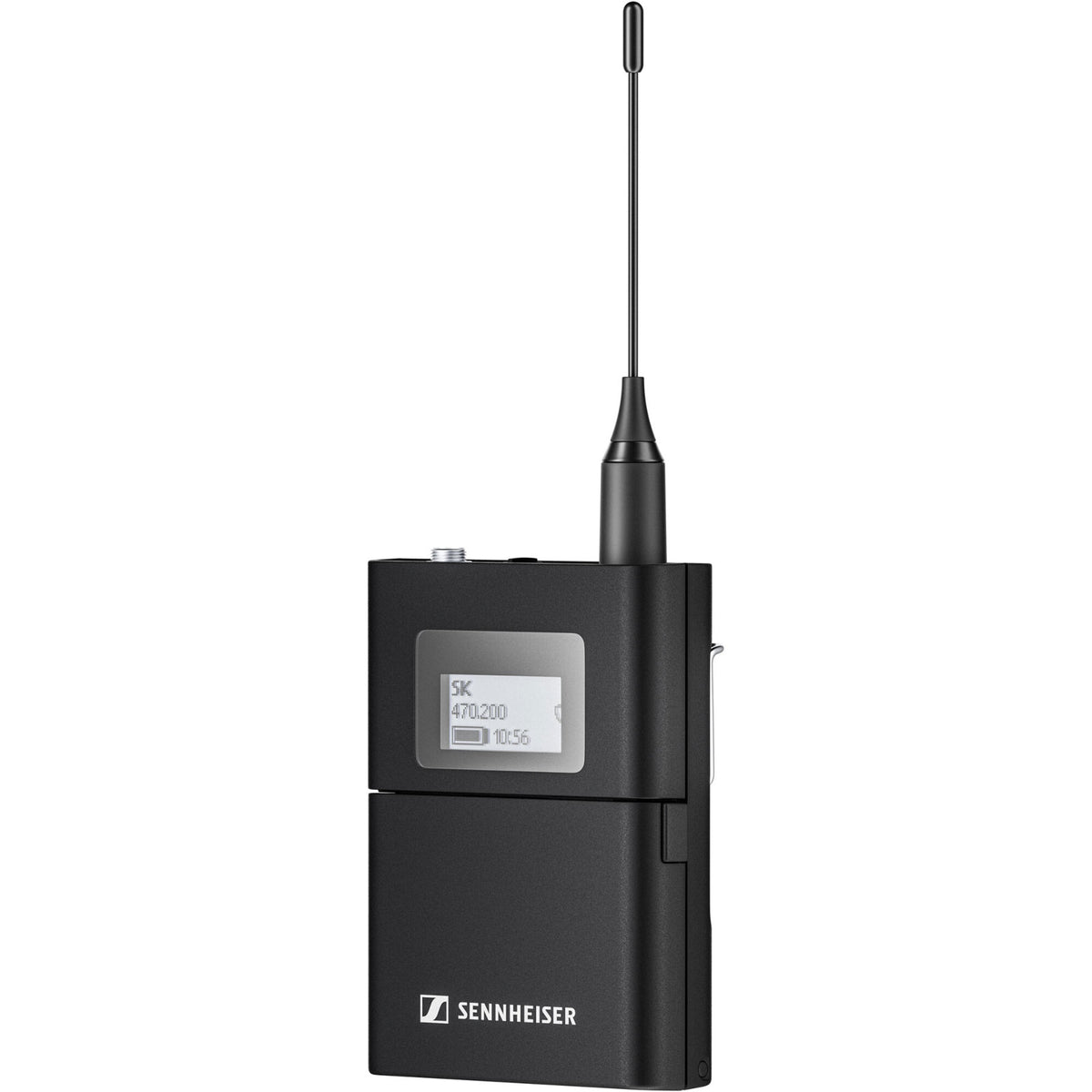

Sennheiser EW-DX SK (Q1-9 : 470,2 - 550 MHZ)

Evolution Wireless Digital: eine digitale UHF-Lösung für wachsende Produktionen

Mit der Serie EW-DX baut Sennheiser auf jahrzehntelanger drahtloser Expertise auf und bietet ein digitales UHF-System, das die Inbetriebnahme vereinfacht und die Skalierung von Setups unterstützt. Der EW-DX SK ist Teil einer Architektur, die sich leicht in moderne Workflows integriert: automatische RF-Umgebungs-Scans, gleichmäßige Kanalabstände zur Frequenzkoordination und Fernüberwachungsmöglichkeiten über die Kontrolltools der Serie. Das Ergebnis: ein Taschensender, der für Live-Bühnen, Corporate-Events und anspruchsvolle Installationen entwickelt wurde, bei denen schnelle Inbetriebnahme und Zuverlässigkeit entscheidend sind.

Für wen ist der EW-DX SK geeignet und wo glänzt er?

Der Taschensender EW-DX SK ist ideal, wenn Sie mit Lavaliermikrofonen (Ansteckmikrofonen) oder Headset-Mikrofonen mit 3,5-mm-Klinkenanschluss arbeiten, sei es bei Konferenzen, Theater, Broadcast, Gottesdiensten, Events oder Tourneen. Das Design berücksichtigt die realen Anforderungen am Set: leicht zugängliche Einstellungen, stets sichtbare Informationen und stabile Audioleistung auch bei stark schwankenden Pegeln.

Er eignet sich auch für Instrumentenanwendungen dank seines Instrumenteneingangs und der integrierten Kabelsimulation, praktisch, um ein natürlicheres Spielgefühl zu erzeugen, wenn ein Kabel durch eine drahtlose Verbindung ersetzt wird.

Schlüsselfunktionen: Kontrolle, Audio und Zuverlässigkeit für den Live-Einsatz

Digitale Audioübertragung, hohe Dynamik und geringe Latenz

Das Herzstück des EW-DX ist eine optimierte digitale UHF-Übertragung mit einer Eingangsdynamik von 134 dB. In Kombination mit dem Sennheiser Performance Audio Codec (SePAC) reduziert dieser Dynamikumfang die Notwendigkeit ständiger Gain-Anpassungen und sorgt für eine präzise und authentische Klangwiedergabe. Die Systemlatenz von 1,9 ms trägt zu einem komfortablen Spielgefühl und einer konsistenten Audioqualität im Live-Kontext bei.

Ständige Lesbarkeit dank E-Ink-Display

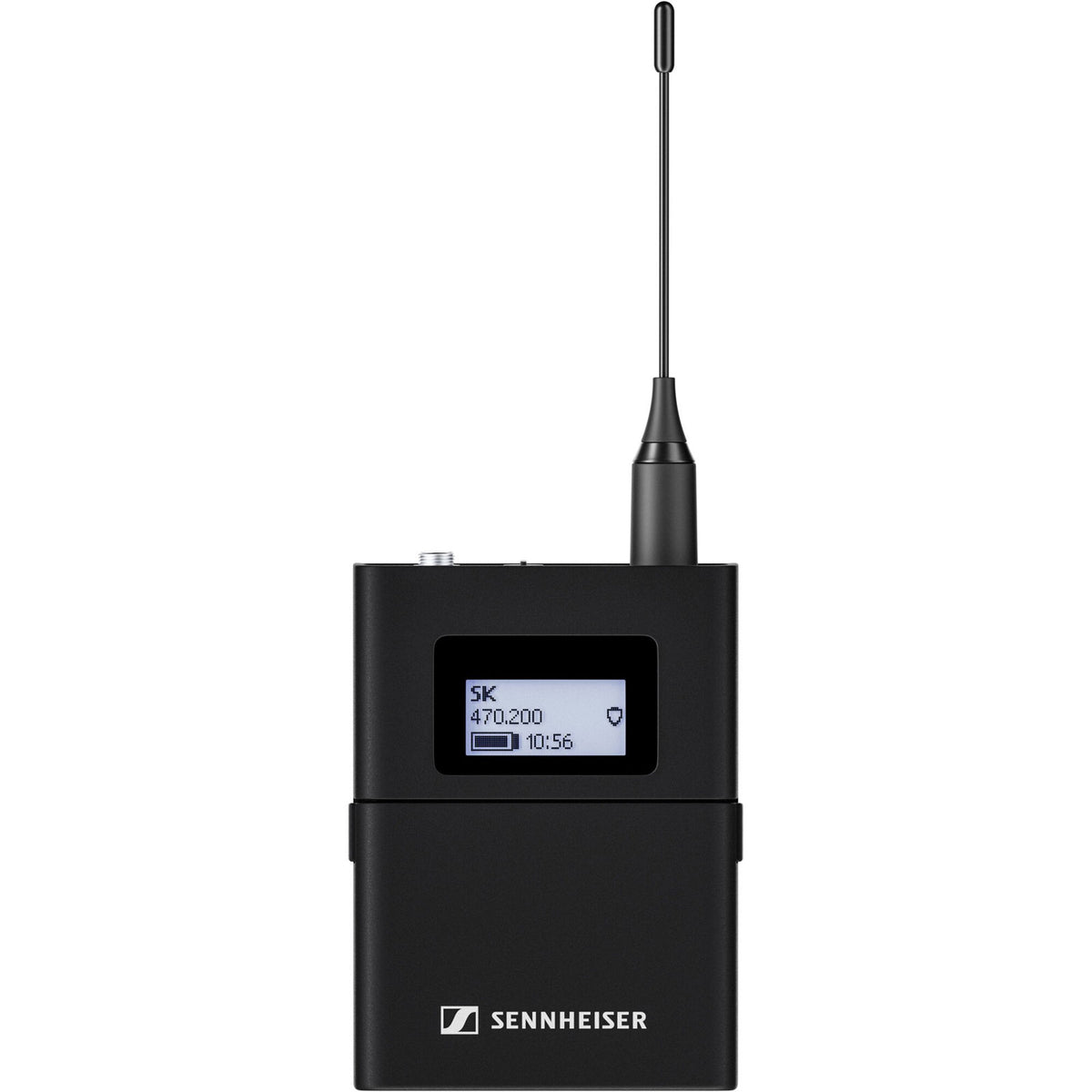

Der Sender verfügt über ein persistentes E-Ink-Display: Wichtige Informationen bleiben auch bei entnommenen Batterien sichtbar. Das ist ein praktischer Vorteil bei der Vorbereitung von Equipment, dem schnellen Austausch von Packs oder der Verwaltung mehrerer Künstler und Sprecher.

Bedienelemente für den Einsatz vor Ort: Stummschaltung, Sperre, Testton und Hochpassfilter

Für den realen Einsatz konzipiert, bietet der EW-DX SK Funktionstasten zur direkten Steuerung der Parameter, mit einer Sperrfunktion zur Sicherung der Bedienung. Der programmierbare Mute-Schalter passt sich Ihrer Arbeitsweise an (RF-Mute, AF-Mute oder deaktiviert), und der Sender verfügt über einen Testton-Generator zur einfachen Kalibrierung und Überprüfung der Audiokette.

Zur Optimierung der Sprachverständlichkeit und zur Minimierung von Handling- oder Nahgeräuschen steht ein umschaltbarer Hochpassfilter (Aus, 30, 60, 80, 100, 120 Hz) zur Verfügung. Zudem bietet der Sender eine digitale Audioeinstellung und eine umschaltbare LED-Konfiguration (Ein/Aus), nützlich je nach Sichtbarkeitsanforderungen am Set.

Reichweite, Robustheit und Betriebssicherheit

Mit einer festen RF-Leistung von 10 mW zielt der EW-DX SK auf eine Reichweite von bis zu 100 m je nach Umgebung ab. Die HF-Technologie Intelligent Switching Diversity sorgt für eine stabile Übertragung, indem die Antennen zwischen den Audioframes umgeschaltet werden, um Aussetzer und Artefakte zu minimieren. Das Metallgehäuse erhöht die Zuverlässigkeit bei Tourneen, Vermietung oder Installationen.

Laufzeit und Ladeoptionen für den Gerätepark

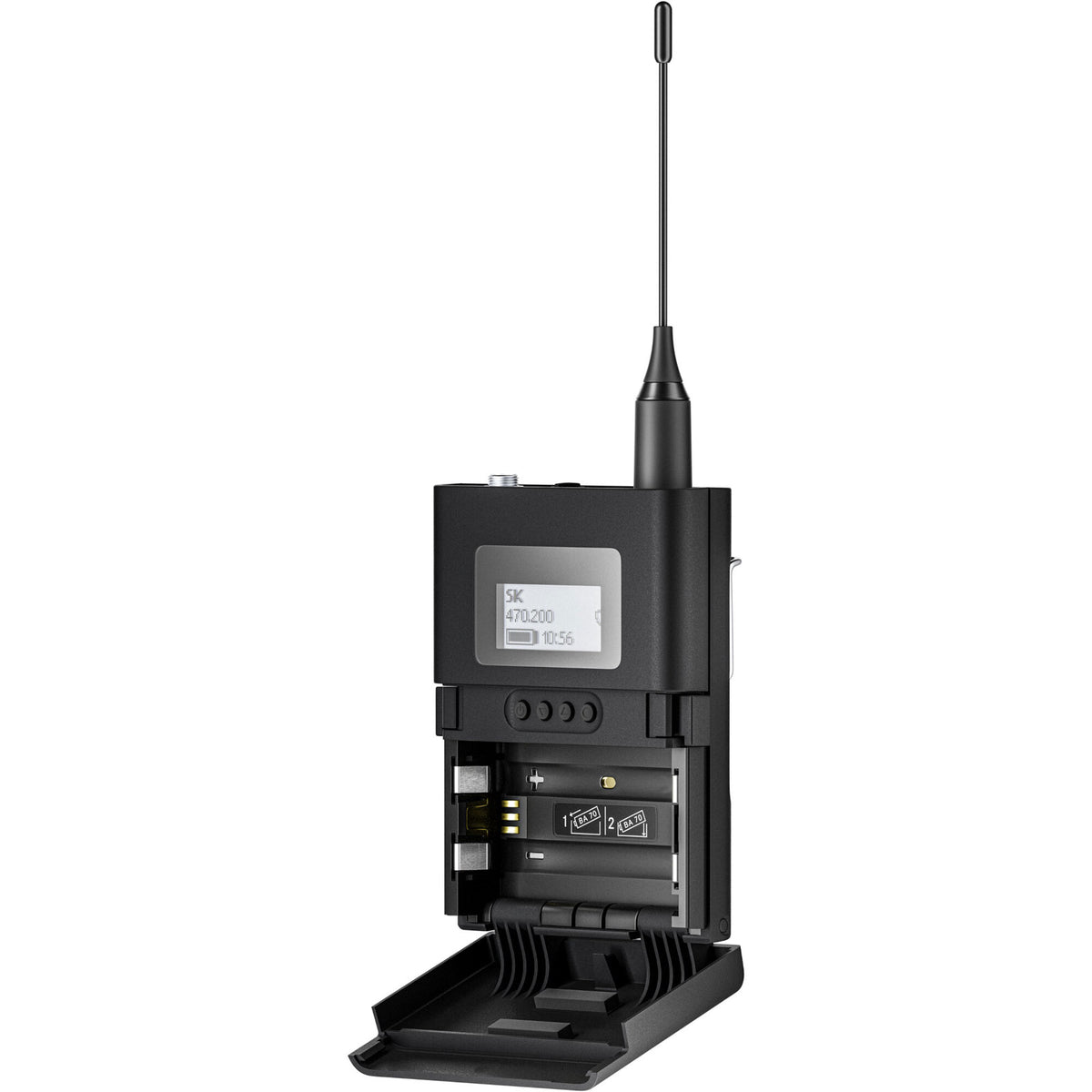

Der Sender kann mit 2 AA-Batterien oder dem Lithium-Ionen-Akku BA 70 (separat erhältlich) betrieben werden und erreicht eine Laufzeit von bis zu 12 Stunden. Ladekontakte ermöglichen das Aufladen direkt am Gerät mit dem Ladegerät CHG 70N (separat erhältlich). Weitere Ladeoptionen sind als Zubehör verfügbar (CHG 70 N, L 70 USB, LM 6070 Modul für das vollständige Rack-Ladesystem L 6000).

Schließlich ist der EW-DX Teil einer Familie, die auf Erweiterbarkeit ausgelegt ist: Die Komponenten der Evolution Wireless Digital Serie sind für die Zusammenarbeit konzipiert, wobei je nach Serie Funktionseinschränkungen möglich sind (z. B. Schaltbandbreite oder Nutzung des Link Density Modus). Da die Frequenzen lokalen Vorschriften unterliegen, ist der Einsatz weltweit in den erlaubten Bändern möglich.

Technische Daten

Kategorie

Sender

Frequenzband

A1-A4 – 470 à 558 MHz

Frequenzbereich Audioverbindung	Q1-9: 470,2 - 550 MHz	Relative Luftfeuchtigkeit Betrieb	5 - 95 % (ohne Kondensation)
Frequenzbereich Bluetooth Low Energy (BLE)	2.405 - 2.480 MHz	Eingangsspannung	2,0 - 4,35 V
Audiofrequenzgang	20 Hz bis 20 kHz (-3 dB) bei 3 dBfs	Eingangsstrom	<= 300 mA
Gesamtklirrfaktor (THD)	<= -60 dB bei 1 kHz und -3 dBfs Eingangspegel	Stromversorgung	2 AA-Batterien 1,5 V (Alkalimangan) oder wiederaufladbarer Akku BA 70
Dynamikumfang	134 dB	Bandbreite	200 kHz
Systemlatenz	1,9 ms	Sendeleistung (abgestrahlt)	Audioverbindung: 10 mW ERP; (Bereich Y1-3): 12 mW ERP; LD-Modus: 10 mW ERP; BLE: max. 10 mW EIRP
RF-Technologie	Intelligent Switching Diversity	Abmessungen	63 x 80 x 20 mm (ohne Antenne)
Betriebstemperatur	-10 degC bis +55 degC (14 degF bis 131 degF)	Gewicht	ca. 120 g (ohne Akku)
