Eine Shure-Lösung für HF-Multi-Empfängersysteme
Dieser Shure Antennenverteiler wurde entwickelt, um drahtlose Rack-Installationen zu vereinfachen, indem die Anzahl der Antennen und RF-Verbindungen reduziert wird. Er zentralisiert die Verteilung des Signals eines Antennenpaares auf mehrere Empfänger und bietet einen praktischen Kaskadenanschluss, um einen bestehenden Bestand zu erweitern oder die Verkabelung im Regieraum zu optimieren.
Für wen und in welchen Anwendungen?
Ideal für Beschallung, Veranstaltungen, Konferenzen, Theater oder feste Installationen richtet er sich an Konfigurationen, die mehrere HF-Empfänger im selben Rack verwenden und eine saubere, konsistente und schnell einsetzbare RF-Verteilung suchen. Die dedizierte Stromversorgung für die Empfänger hilft zudem, Zeit bei Auf- und Umbauten zu sparen.
Schlüsselfunktionen: RF-Verteilung, Kaskade und Empfängerstromversorgung
Verteilung und Erweiterung

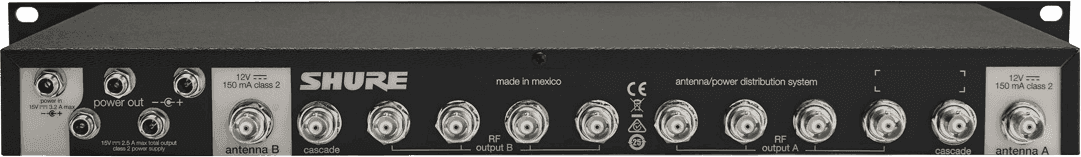

Das RF-Signal wird an 4 Empfänger verteilt, während der 5. Ausgang je nach Systemarchitektur für die Kaskade (zu einem zweiten Verteiler) oder zur Versorgung eines 5. Empfängers verwendet werden kann.
Stromversorgung und Rack-Integration
Der Verteiler verfügt über 4 Ausgänge mit 15 V DC zur Versorgung einzelner Empfänger (z. B. BLX4R, SLX4, SLXD4, QLXD4, ULXD4). Er kann auch eine Stromversorgung für aktive Antennen (12 V DC, max. 15 mA) bereitstellen. Das Set wird mit dem externen Netzteil PS60E sowie der erforderlichen Antennen- und Stromverkabelung geliefert.
Technische Daten
| Kategorie | Drahtlos-Systemzubehör | Gewicht (kg) | 1.62 kg |
| Art | Antennenverteiler | Maße (mm) | 45 x 483 x 172 |
| Typ | Antennenverteiler | Empfängerstromversorgung | 4 Ausgänge 15 V DC, max. 2,5 A |
| Abmessungen (mm) | 45 x 483 x 172 | Stromversorgung aktive Antenne | 12 V DC, max. 15 mA |
| 5 Ausgänge | 4 Empfänger + Kaskade oder 5 Empfänger | Empfohlene Empfänger | BLX4R, SLX4, QLXD4, ULXD4 |
| RF-Bandbreite | 470 bis 960 MHz | ||
Häufig gestellte Fragen
Welche Shure-Empfänger sind mit dem UA844+SWB kompatibel?
Die 15-V-Gleichstromausgänge können einfache Shure-Empfänger wie BLX4R, SLX4, SLXD4, QLXD4 und ULXD4 mit Strom versorgen.
Wie viele HF-Empfänger können an diesen Antennenverteiler angeschlossen werden?
Vier Empfänger können über die dedizierten Ausgänge mit Strom versorgt werden, wobei ein fünfter Ausgang für einen 5. Empfänger oder für eine Kaskadenverbindung genutzt werden kann.
Wie wird der Kaskadenausgang des Shure UA844+SWB verwendet?
Der 5. RF-Ausgang ermöglicht den Anschluss eines zweiten Antennenverteilers. Diese Konfiguration erweitert die Verteilung eines Antennenpaars auf weitere Empfänger. Er kann auch direkt zur Verbindung eines 5. Empfängers dienen.
Kann der UA844+SWB eine aktive Antenne mit Strom versorgen?
Eine 12-V-Gleichstromversorgung mit maximal 15 mA ist für eine aktive Antenne vorgesehen, im HF-Band von 470 bis 960 MHz.
Ist der Shure UA844+SWB Antennenverteiler für ein 19-Zoll-Rack geeignet?
Seine Breite von 483 mm entspricht einer Rackmontage. Das Gehäuse misst 45 x 483 x 172 mm und wiegt 1,62 kg.
