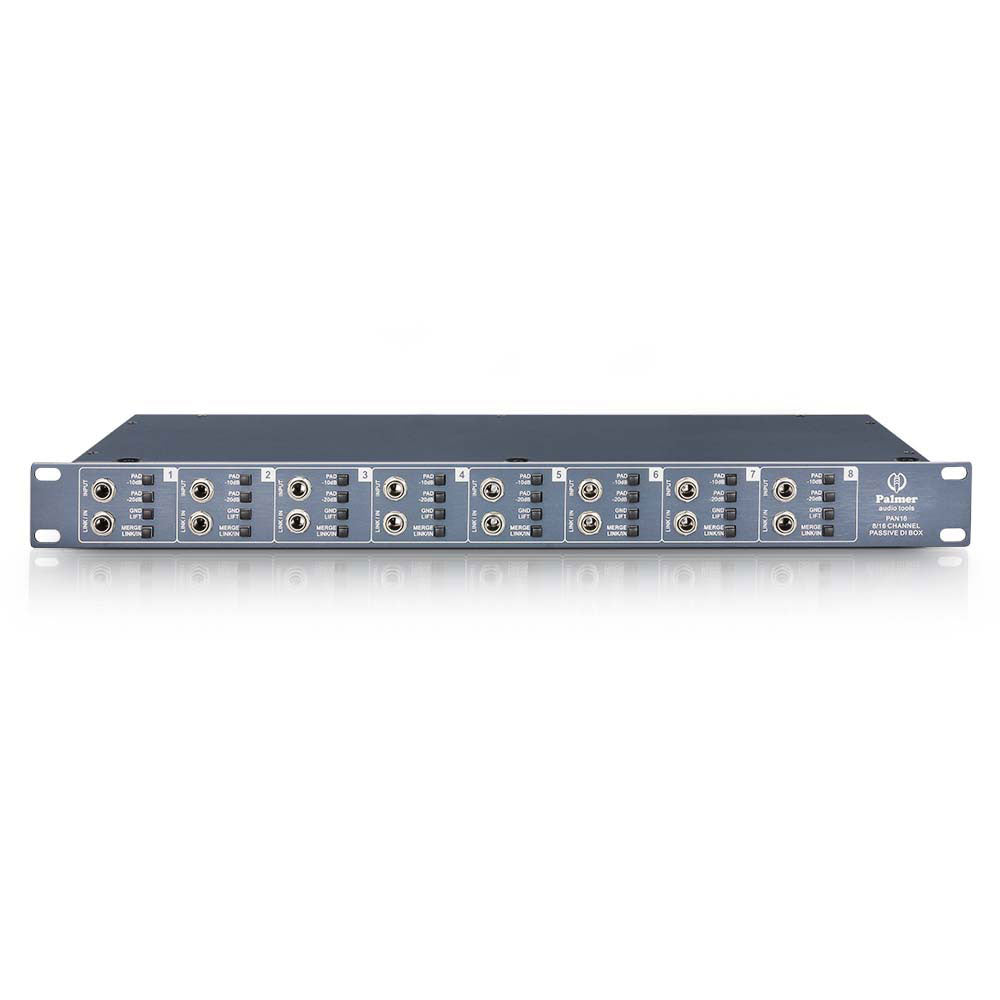

Palmer PAN 16 PRO

Eine Rack-DI für Multi-Source-Konfigurationen

Die Palmer PAN16 richtet sich an Setups, bei denen Zuverlässigkeit und Übersichtlichkeit der Verkabelung ebenso wichtig sind wie der Klang. Ihr 19-Zoll-Rack-Format in 1U ermöglicht die Integration einer mehrkanaligen DI-Box direkt in ein Flightcase, eine Regie oder ein Bühnenrack, um Montagezeit zu sparen und die Verbindungen zu sichern. Entwickelt um eine passive Architektur und Übertrager, folgt sie der Tradition von Bühnen-DIs: robust, einfach und effektiv zur Anbindung asymmetrischer Quellen an eine symmetrische Konsole.

Für wen und für welche Anwendungen?

Die PAN16 ist besonders geeignet für Keyboarder (mehrere Stereoausgänge, die in XLR konvertiert werden müssen), TV-Studios und Bühnen mit vielen Quellen, Studios, die ihre Patch-Eingänge standardisieren wollen, sowie für Einsätze, bei denen sowohl Bühnenmonitoring als auch Frontsystemversorgung verwaltet werden müssen. Dank ihrer THRU-Returns und des MERGE-Modus erleichtert sie auch Fälle, in denen zwei Signale zu einem Mono-Ausgang pro Kanal zusammengefasst werden müssen, ohne mehrere Geräte zu benötigen oder das Routing zu verkomplizieren.

Funktionen und Vorteile im Alltag

MERGE THRU/IN: seltene Flexibilität bei einer Mehrkanal-DI

Jeder Kanal verfügt über einen Eingang und einen parallel verdrahteten THRU-Ausgang zur Signalweiterleitung. Besonderheit der PAN16 ist, dass dieser THRU-Ausgang über die Funktion MERGE THRU/IN als zweiter Eingang genutzt werden kann: Das Signal am THRU wird dann mono summiert mit dem INPUT-Eingang und zur Ausgabe weitergeleitet. Ergebnis: Sie können bis zu 16 Eingänge insgesamt nutzen, also zwei Quellen pro Kanal, was in vielen Situationen hilfreich sein kann (Addition zweier Ausgänge, Zusammenfassung zweier Geräte usw.).

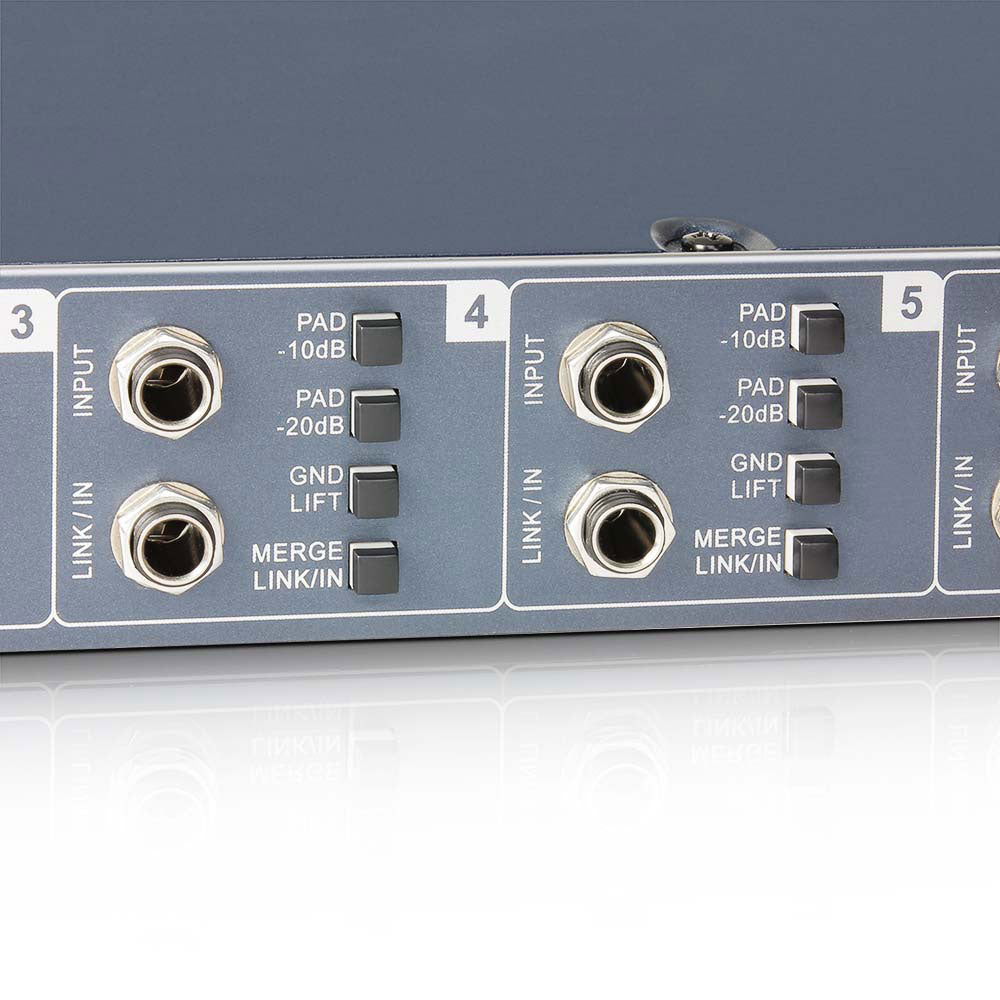

Kombinierbares PAD: behalten Sie die Pegelkontrolle

Auf der Bühne können die Pegel je nach Instrument, Modeling-Gerät, Line-Ausgang oder Keyboard stark variieren. Die PAN16 verfügt über zwei PAD-Tasten mit Dämpfungen von -10 dB und -20 dB. Durch Kombination ergeben sich -30 dB, praktisch um Übersteuerungen vor der Konsole zu vermeiden und ausreichend Headroom zu behalten, selbst bei sehr "heißen" Quellen.

Übertrager: symmetrischer XLR-Ausgang und galvanische Trennung

Die Symmetrierung erfolgt über Übertrager mit vollständiger galvanischer Trennung. Diese Wahl ist in der Praxis gefragt: bessere Toleranz gegenüber Masseunterschieden, Reduzierung unerwünschter Störgeräusche und zuverlässige Anpassung an Mikrofon-/Line-Eingänge mit XLR. Der Ground-Lift ergänzt das System, um Masse-Schleifen schnell zu beheben, die häufig auftreten, wenn mehrere Netzteile und Geräte kombiniert werden.

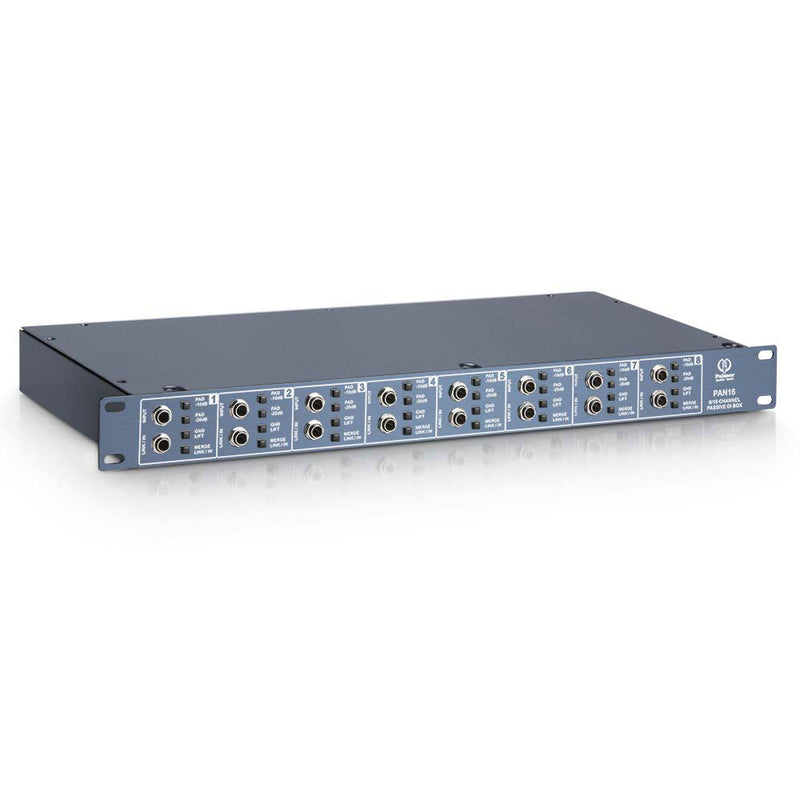

Ein 1U-Stahlrack, roadtauglich

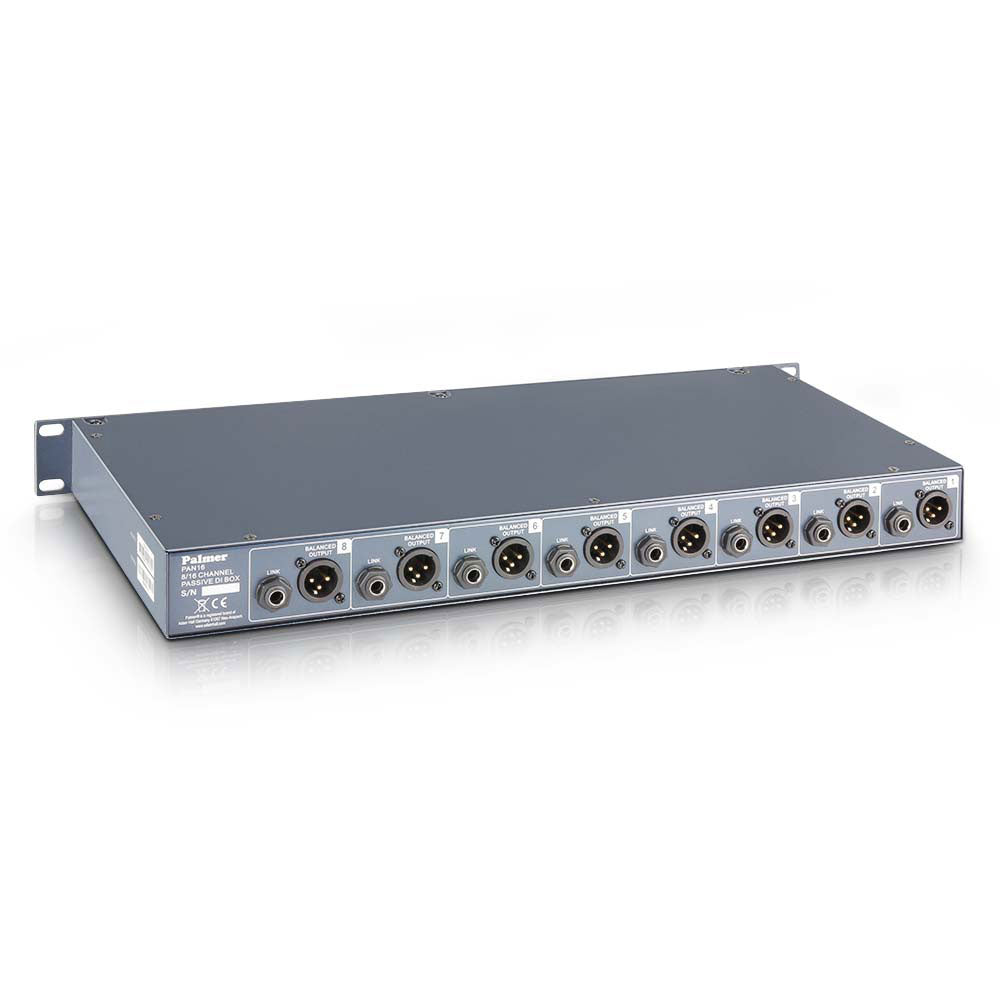

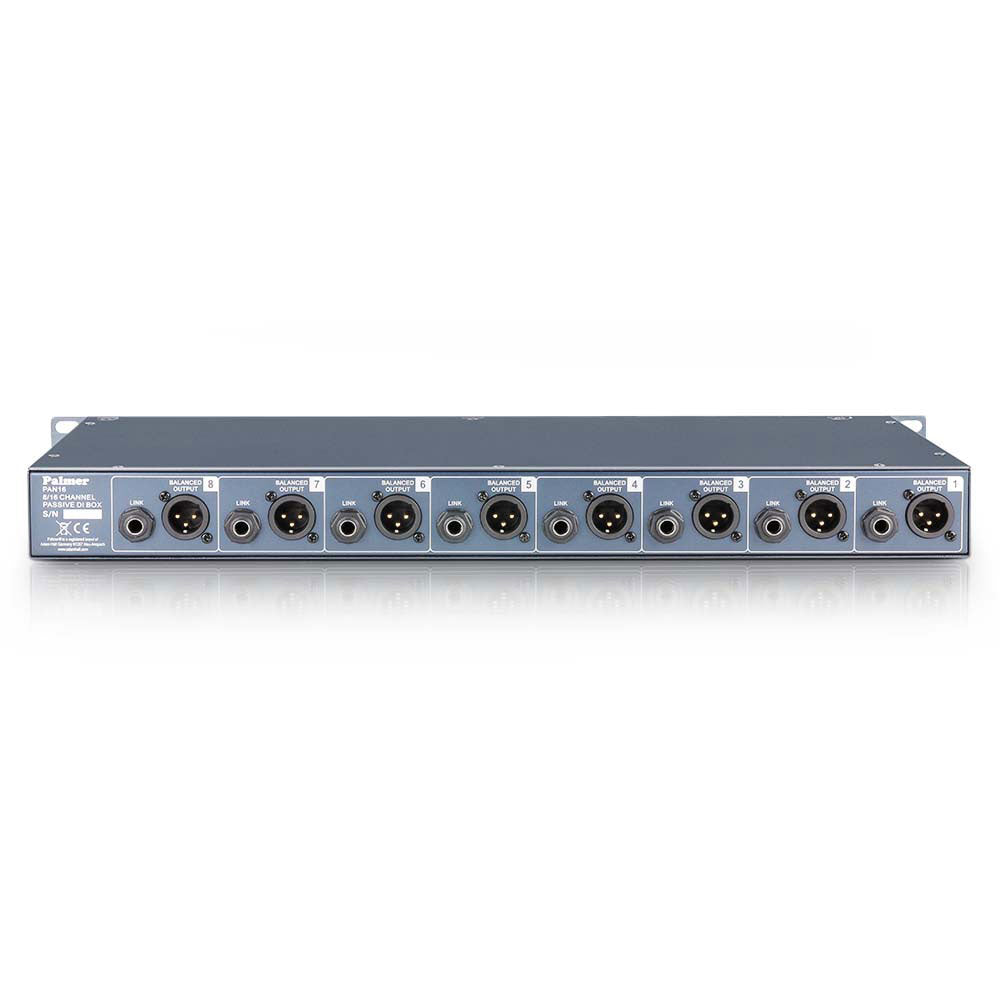

Das Gehäuse aus Stahlblech mit pulverbeschichteter Oberfläche macht das Gerät langlebig. Das 1U-Format (45 mm) erlaubt die Integration in bestehende Racks ohne Platzverlust, und die Anordnung der Anschlüsse erleichtert eine saubere Verkabelung, insbesondere wenn die THRU-Returns auf der Rückseite genutzt werden, um Verbindungen zu Verstärkern, Monitoren oder Recordern zu organisieren.

Technische Daten

Anzahl Kanäle	8	Kategorie	Soundzubehör
für Rackeinbau geeignet	Ja	Art	Gehäuse

Typ	passiv	Eingangs-Dämpfung	0 / 10 / 20 / 30 dB
Kanalanzahl	8	Maximaler Eingangspegel	+54 dBu (entspricht 388,4 V)
Breite	480 mm / 19 Zoll	Eingangsimpedanz	1 MOhm (bei 60 Hz)
Höhe	45 mm, 1U Rack	Anzahl Ausgänge	4 (+ 4 parallele Thru-Ausgänge)
Tiefe	200 mm	Ausgangsanschlüsse	6,35 mm Klinke, XLR
Gehäusematerial	Stahlblech	Ausgangsimpedanz	600 Ohm
Gehäusefinish	Pulverbeschichtung	Frequenzgang	10 - 40000 Hz
Anzahl Eingänge	8/16	Symmetrierung per Übertrager	ja
Eingangsanschlüsse	6,35 mm Klinke	Übertrager-Übersetzungsverhältnis	10 : 1
Anzahl THRU-Returns pro Kanal	2	Bedienelemente	PAD -10dB, PAD -20dB, Ground-Lift, Merge Thru/In
